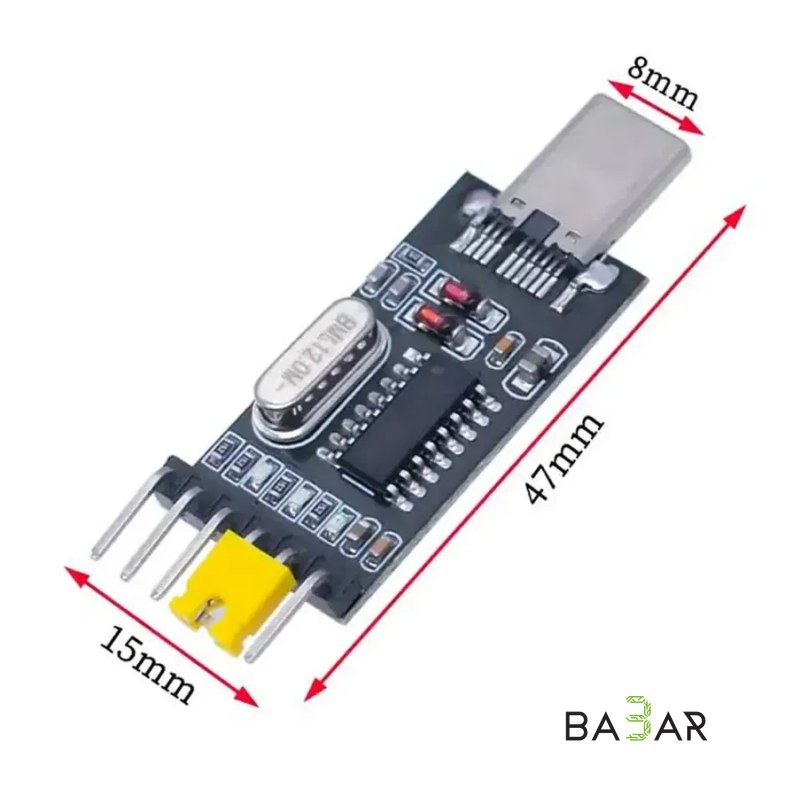

# USB-C к TTL UART конвертер CH340G (Type-C Male / Вилка)

# USB-C к TTL UART конвертер CH340G (Type-C Male / Вилка)

Компактный адаптер-преобразователь интерфейсов USB в последовательный UART (TTL) на базе популярного чипа CH340G. Модуль оснащен штекером Type-C Male (Вилка) для прямого подключения к современным ноутбукам, ПК, смартфонам и планшетам без использования лишних переходников. Модуль предназначен для прошивки микроконтроллеров, настройки сетевого оборудования, отладки электронных устройств и обмена данными по последовательному порту.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Основной чип | CH340G (WCH - WinChipHead) |

| Интерфейс подключения к ПК | USB Type-C Male (разъем-вилка) |

| Интерфейс вывода данных | Последовательный порт TTL UART (штыревой разъем 2.54 мм) |

| Логический уровень сигналов TTL | 3.3 В / 5.0 В (выбирается джампером/перемычкой) |

| Напряжение питания выходов (VCC) | 3.3 В и 5.0 В (выведены на отдельные контакты) |

| Скорость передачи данных (Baud Rate) | от 50 бод до 2 Мбод |

| Поддержка операционных систем | Windows (XP/7/8/10/11), Linux, macOS, Android |

| Индикация работы | Светодиодная (Power, TX, RX) |

| Габариты модуля (Male) | 47 × 15 мм |

---

### Назначение контактов (Pinout)

• VCC: Выход питания для внешнего устройства (3.3 В или 5 В в зависимости от положения джампера).
• GND: Общий провод (земля).
• TXD: Выход передачи данных (подключается к пину `RXD` микроконтроллера).
• RXD: Вход приема данных (подключается к пину `TXD` микроконтроллера).
• 3V3 / 5V: Выводы переключения логических уровней напряжения.

> Правило подключения: Линии данных подключаются перекрестно: `TXD` ➔ `RX`, `RXD` ➔ `TX`, `GND` ➔ `GND`.

---

### Область применения

• Прошивка микроконтроллеров и плат: Программирование Arduino Pro Mini, ESP8266 (ESP-01, ESP-12), ESP32, STM32 (Black/Blue Pill) и микроконтроллеров PIC/AVR.
• Настройка сетевого оборудования: Подключение к консольным портам (Console UART) роутеров, маршрутизаторов, управляемых коммутаторов и ТВ-приставок (Smart TV Box).
• Отладка устройств и ЧПУ: Вывод логов и отладочных сообщений (Serial Monitor) из разрабатываемых приборов и плат управления 3D-принтерами/ЧПУ-станками (GRBL).
• Прямая связь со смартфонами: Программирование и считывание данных с датчиков напрямую с Android-устройств через USB-OTG (Type-C).

---

### Преимущества

1. Разъем Type-C Male

Напрямую вставляется в современные ноутбуки (MacBook, ультрабуки) и смартфоны без использования громоздких адаптеров и кабелей.

2. Надежный чип CH340G

Обладает высокой стабильностью передачи данных и широкой поддержкой официальных драйверов для всех ОС.

3. Переключаемый логический уровень (3.3В / 5В): Безопасно работает как с 5V-логикой (Arduino Uno/Pro Mini), так и с чувствительными 3.3V-чипами (ESP32, STM32).

4. Визуальный контроль: Встроенные светодиоды индикации передачи (TX) и приема (RX) позволяют визуально отслеживать обмен данными в реальном времени.
