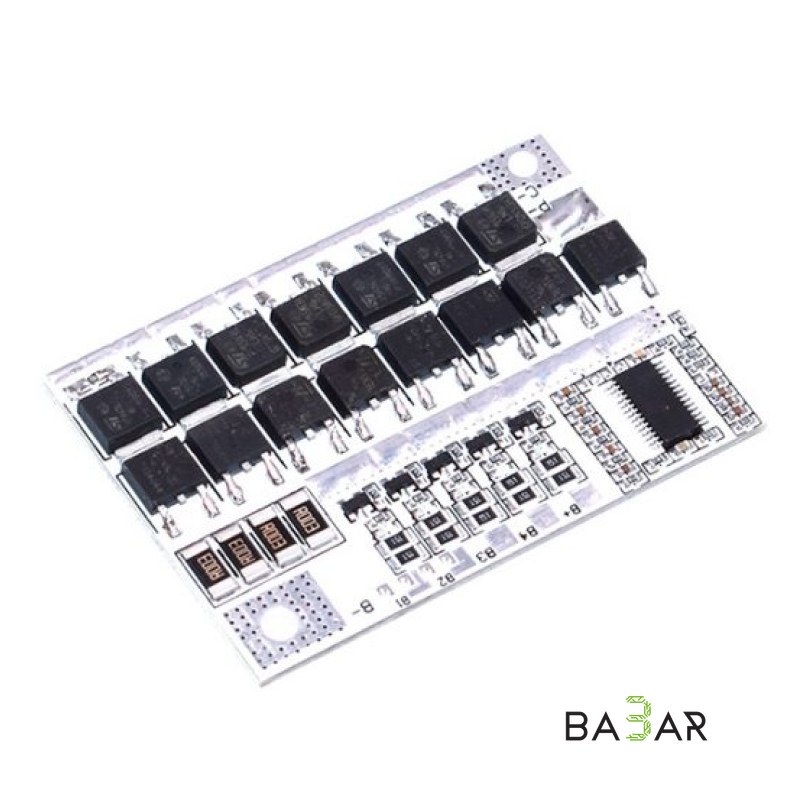

Плата защиты и балансировки BMS 3S/4S/5S 100A Li-Ion / Li-Po (BM3451)

# Плата защиты и балансировки BMS 3S/4S/5S 100A Li-Ion / Li-Po (BM3451)

Универсальный контроллер защиты и балансировки на базе специализированного микроконтроллера BM3451TNDC-T28A предназначен для сборки и безопасной эксплуатации высокотоковых аккумуляторных батарей из 3S, 4S или 5S литий-ионных (Li-Ion) и литий-полимерных (Li-Po) ячеек с номинальным напряжением 3.6–3.7 В (полный заряд 4.2 В). Модуль оснащен пассивной системой балансировки, термозащитой, а также защищает сборку от перезаряда, переразряда, короткого замыкания и перегрузок по току.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Управляющий чип | BM3451TNDC-T28A |

| Тип аккумуляторов | Li-Ion / Li-Po (3.6 В – 3.7 В номинал, 4.2 В полный заряд) |

| Конфигурация сборки | 3S / 4S / 5S (настраивается перемычками на плате) |

| Номинальное напряжение сборки (5S) | 18.0 В – 18.5 В (полный заряд 21.0 В) |

| Максимальный постоянный ток разряда | 60 А (долговременно) / 80 А (максимально) / 100 А (пиковый) |

| Максимальный ток заряда | 60 А |

| Ток пассивной балансировки | 60 мА на ячейку (порог срабатывания 4.14 – 4.24 В) |

| Напряжение защиты от перезаряда (на ячейку) | 4.21 – 4.29 В (задержка 1.5 – 2.5 с) |

| Порог защиты от переразряда (на ячейку) | 2.72 – 2.88 В (задержка 0.5 – 1.5 с) |

| Напряжение восстановления после переразряда | 2.90 – 3.10 В |

| Защита от перегрева (NTC) | Да (интерфейс подключения термодатчика) |

| Диапазон рабочих температур | -40 °C … +85 °C |

| Габариты платы | 42 × 60 × 3.4 мм |

---

### Особенности настройки и подключения

• Мультиконфигурация 3S/4S/5S: Контроллер легко переключается между сборками из 3, 4 или 5 элементов путем распайки или замыкания соответствующих контактных площадок (перемычек) на плате.
• Автовосстановление после КЗ: При срабатывании защиты от короткого замыкания (100–600 мс) плата автоматически возвращается в рабочий режим сразу после сброса/отключения нагрузки, не требуя подачи внешнего питания от зарядного устройства.
• Балансировка ячеек: Наличие встроенных балансировочных ключей выравнивает напряжение на элементах в завершающей фазе заряда, предотвращая преждевременный износ и перекос ячеек.

> Внимание: Модуль предназначен строго для стандартных Li-Ion / Li-Po ячеек с полным напряжением заряда 4.2 В. Использование данной платы с LiFePO4 аккумуляторами (3.65 В) недопустимо!

---

### Область применения

• Силовой электроинструмент: Ремонт и пересборка аккумуляторов для мощных шуруповертов, перфораторов, болгарок (УШМ) и садовой техники (12 В, 14.4 В, 18 В – 21 В).
• Легкий электранспорт: Сборка высокотоковых батарей для электровелосипедов, электросамокатов, мопедов и гироскутеров.
• Автономные источники питания: Резервные аккумуляторные блоки для солнечных станций, портативных пусковых устройств (Jump Starter) и мощных ИБП.
• DIY-энергосистемы: Питание мощных светодиодных прожекторов, переносных аудиосистем и робототехнических платформ.

---

### Преимущества

1. Универсальность 3S–5S: Одна плата подстраивается под любой популярный вольтаж инструментальных сборок (10.8 В / 14.4 В / 18 В).

2. Высокая нагрузочная способность (до 100 А): Легко выдерживает суровые пусковые токи коллекторных электродвигателей под нагрузкой.

3. Встроенная балансировка (60 мА)

Продлевает общий ресурс батареи, ликвидируя разбаланс между параллелями.

4. Компактные габариты (42 × 60 мм)

Удобно монтируется внутри стандартных пластиковых корпусов аккумуляторных блоков электроинструментов.
