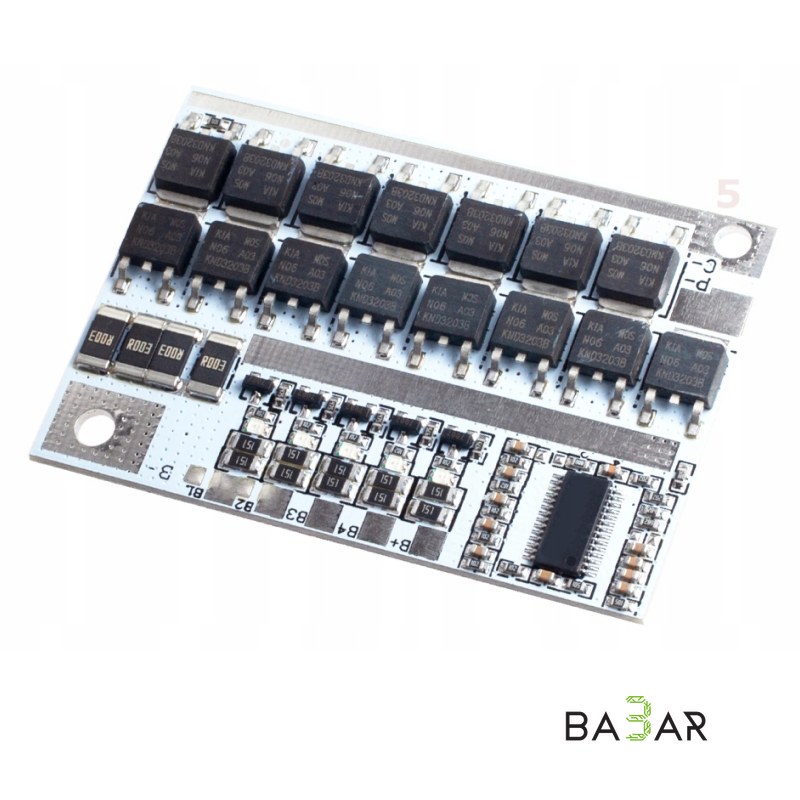

Плата защиты и балансировки BMS 3S/4S/5S 100A LiFePO4 (QS-B305ABL-50A)

# Плата защиты и балансировки BMS 3S/4S/5S 100A LiFePO4 (QS-B305ABL-50A)

Универсальный контроллер защиты и балансировки QS-B305ABL-50A на базе специализированной микросхемы BM3451TNDC-T28A предназначен для сборки и безопасной эксплуатации мощных аккумуляторных батарей из 3S, 4S или 5S литий-железо-фосфатных ячеек (LiFePO4, 3.2 В номинальное / 3.6 В полное напряжение). Модуль оснащен системой автоматической пассивной балансировки, светодиодной индикацией, а также комплексной защитой от перезаряда, переразряда, короткого замыкания и перегрева.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Управляющий чип | BM3451TNDC-T28A |

| Тип аккумуляторов | LiFePO4 (3.2 В номинал, 3.6 В полный заряд) |

| Конфигурация сборки | 3S / 4S / 5S (настраивается перемычками на плате) |

| Номинальное напряжение сборки (5S) | 16.0 В (полный заряд 18.0 В) |

| Максимальный постоянный ток разряда | 50 А (совмещенный порт) / 80 А (раздельный порт) |

| Пиковый ток срабатывания защиты | 100 А (регулируется выпаиванием шунтов R004) |

| Ток пассивной балансировки | 50 мА на ячейку |

| Напряжение защиты от перезаряда (на ячейку) | 3.61 – 3.69 В |

| Напряжение восстановления после перезаряда | 3.50 – 3.60 В |

| Порог защиты от переразряда (на ячейку) | 2.27 – 2.43 В |

| Защита от перегрева (NTC) | Да (встроенный термодатчик) |

| Индикация работы | Светодиодная (LED-индикаторы активной балансировки и заряда) |

| Габариты платы | 60 × 42 × 3 мм |

---

### Особенности настройки и подключения

• Универсальность 3S/4S/5S: Контроллер переключается между сборками из 3, 4 или 5 элементов с помощью установки или снятия соответствующих SMD-перемычек на печатной плате.
• Настройка защиты по току: Порог срабатывания защиты (100 А) задается параллельными шунтовыми резисторами `R004`. Выпаивание каждого резистора уменьшает токовый предел примерно на 25%.
• Усиление силовых дорожек: Для работы на высоких постоянных токах (выше 50 А в режиме раздельного порта) рекомендуется дополнительно пропаять открытые силовые дорожки платы медной жилой диаметром 1.5–2.0 мм.
• Функция самовосстановления: После устранения короткого замыкания или перегрузки плата автоматически возвращается в рабочий режим без обязательного подключения зарядного устройства.

> Внимание: Модуль предназначен строго для LiFePO4 ячеек с напряжением заряда 3.6 В. Использование плаги с классическими Li-Ion / Li-Po аккумуляторами (4.2 В) недопустимо!

---

### Область применения

• Силовой электроинструмент: Перевод шуруповертов, перфораторов, болгарок и цепных пил на долговечные LiFePO4 аккумуляторы.
• Легкий электранспорт: Сборка высокотоковых батарей для электровелосипедов, электросамокатов и лодочных электромоторов.
• Буферные и резервные источники (UPS): Аккумуляторные блоки для солнечных инверторов, портативных пусковых устройств (Jump Starter) и систем бесперебойного питания.
• Автономные энергосистемы: Забортное питание радиостанций, эхолотов и кемпингового оборудования.

---

### Преимущества

1. Мультиконфигурация 3S–5S

Позволяет использовать одну и ту же модель BMS для сборок на 9.6 В (3S), 12.8 В (4S) или 16.0 В (5S).

2. Безопасность LiFePO4 химии

Точные пороги защиты отсекают заряд строго на 3.65 В, гарантируя безопасность и предотвращая вздутие или деградацию железо-фосфатных ячеек.

3. Высокая нагрузочная способность

Рабочий ток до 100 А легко справляется с тяжелыми пусковыми токами коллекторных и бесколлекторных двигателей.

4. Визуальный контроль балансировки

Яркие LED-индикаторы позволяют визуально отслеживать процесс выравнивания напряжений по ячейкам во время зарядки.
