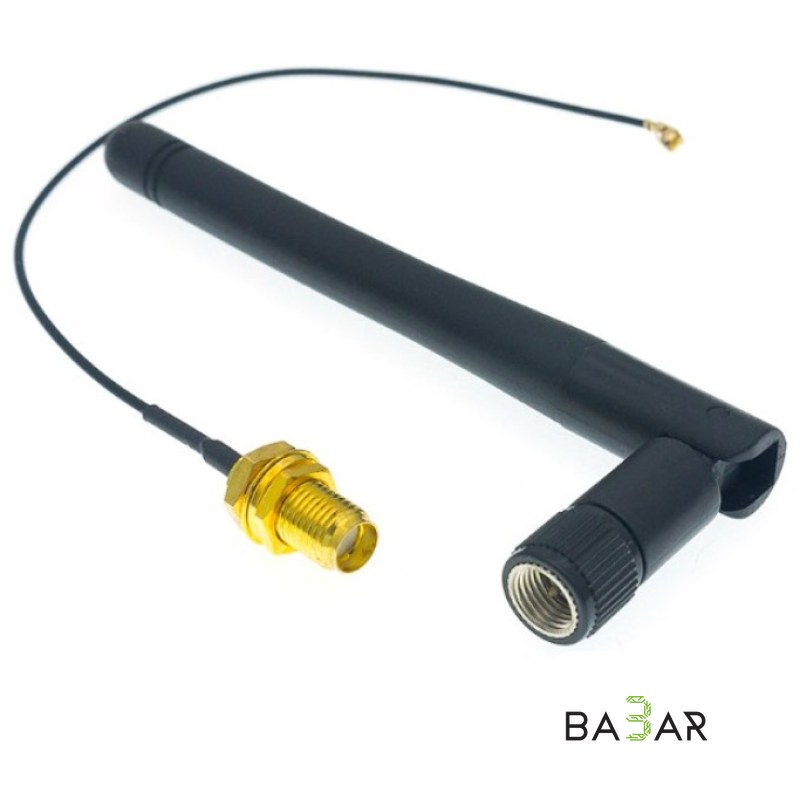

Внешняя антенна 2.4 ГГц (3 dBi, с переходником IPEX/U.FL – SMA)

# Внешняя Wi-Fi / ZigBee антенна 2.4 ГГц (3 dBi, с переходником IPEX/U.FL – SMA)

Комплект из всенаправленной гибкой антенны и переходного кабеля (пигтейла) IPEX (U.FL) ➔ SMA предназначен для усиления приема и передачи беспроводного сигнала в диапазоне 2.4 ГГц. Антенна обеспечивает коэффициент усиления 3 dBi, существенно расширяя радиус действия и стабильность соединения для беспроводных плат, микроконтроллеров и роутеров, оснащенных миниатюрным разъемом IPEX/U.FL.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Рабочий диапазон частот | 2400 – 2500 МГц (2.4 ГГц) |

| Поддерживаемые стандарты | Wi-Fi (802.11 b/g/n), Bluetooth, ZigBee, 2.4G RF |

| Коэффициент усиления (Gain) | 3 dBi |

| Диаграмма направленности | Всенаправленная (360°) |

| Волновое сопротивление | 50 Ом |

| КСВН (VSWR) | ≤ 1.5 |

| Тип разъема антенны | SMA-J (RP-SMA Male / Со штырьком внутри) |

| Разъем кабель-переходника (Pigtail) | IPEX v1 (U.FL) ➔ RP-SMA Female (с резьбой и гнездом) |

| Длина антенны | ~110 мм (с шарнирным изгибом на 90°) |

| Длина переходного кабеля | ~15–20 см |

---

### Совместимость с модулями

Антенна подходит к любым платам со встроенным разъемом IPEX (U.FL):

• ESP-CAM (ESP32-CAM): Для устойчивой передачи видеопотока на большие расстояния (требуется перепайка SMD-резистора переключения антенны с внутренней PCB на внешнюю IPEX).
• ESP32 / ESP8266: Платы модификаций ESP32-WROOM-32U, ESP32-CAM, WeMos D1 mini Pro.
• Радиомодули nRF24L01+: Версии со штыревым разъемом IPEX/SMA и усилителем мощности (PA/LNA).
• ZigBee контроллеры: Модули CC2530, CC2531, EBYTE и координаторы «Умного дома».

---

### Область применения

• Камеры видеонаблюдения и стриминг: Обеспечение стабильного Wi-Fi соединения на платах ESP32-CAM при удаленном монтаже.
• Умный дом и IoT: Расширение зоны покрытия сети ZigBee/Wi-Fi для датчиков, исполнительных реле и шлюзов.
• Робототехника и FPV: Увеличение дальности радиоуправления и передачи телеметрии роботов, дронов и RC-моделей.
• Уличные метеостанции: Передача данных с автономных датчиков, расположенных вне металлических и бетонных корпусов.

---

### Преимущества

1. Существенный прирост дальности

Усиление 3 dBi в сочетании с выносом антенны из замкнутого корпуса значительно снижает уровень помех и обрывов связи.

2. Универсальное поворотное крепление

Шарнирная конструкция позволяет изгибать антенну под углом 90° и вращать на 360° для оптимальной ориентации.

3. Готовый комплект с пигтейлом

Переходник IPEX–SMA в комплекте избавляет от необходимости самостоятельной пайки ВЧ-кабелей.

4. Легкий монтаж в корпус

Разъем RP-SMA оснащен гайкой и гровером для надежной фиксации на стенке приборного корпуса.
