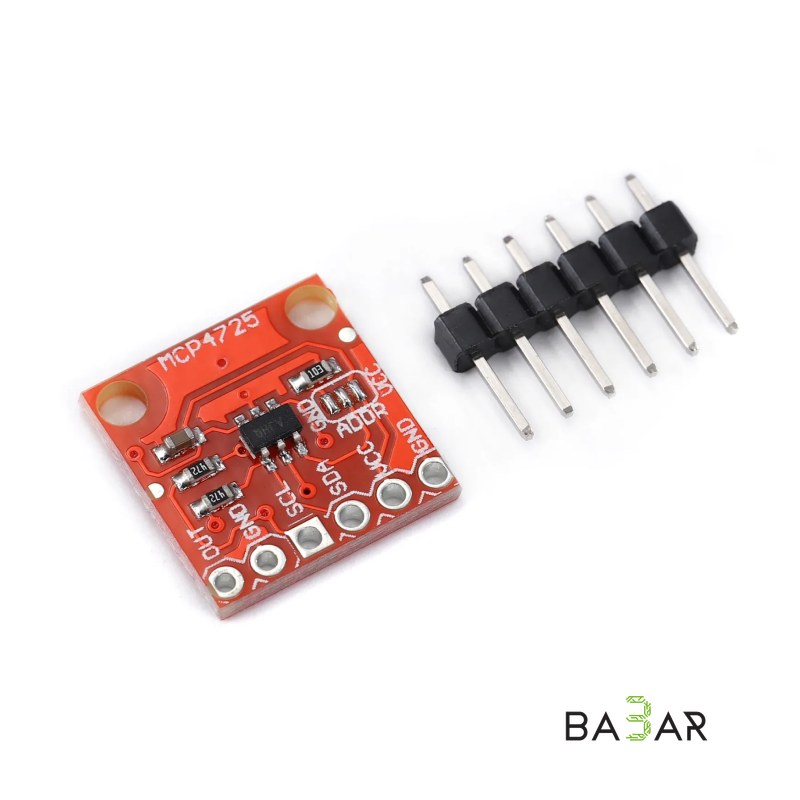

Модуль цифро-аналогового преобразователя MCP4725 (12 бит, I2C, EEPROM)

# Модуль цифро-аналогового преобразователя MCP4725 (12 бит, I2C, EEPROM)

Модуль на базе микросхемы MCP4725 от Microchip представляет собой 12-битный прецизионный цифро-аналоговый преобразователь (ЦАП / DAC) с управлением по интерфейсу I²C. В отличие от аппроксимированного сигнала ШИМ (PWM), модуль формирует истинный аналоговый сигнал с гладким выраженным уровнем напряжения. Наличие встроенной энергонезависимой памяти EEPROM позволяет сохранять выходное значение напряжения даже после отключения питания, а архитектура Rail-to-Rail обеспечивает размах сигнала от 0 В до полного напряжения питания.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Микросхема | Microchip MCP4725 |

| Разрядность ЦАП | 12 бит (4096 уровней дискретизации: 0 – 4095) |

| Интерфейс связи | I²C (Standard 100 кГц, Fast 400 кГц, High-Speed 3.4 МГц) |

| I²C адреса | `0x60` (по умолчанию, адресный контакт A0 на GND) или `0x61` (A0 на VCC) |

| Напряжение питания (VCC) | 2.7 – 5.5 В DC |

| Встроенная память | EEPROM (для сохранения настроек и напряжений по умолчанию) |

| Выходной тип | Rail-to-Rail (размах выходящего напряжения от GND до VCC) |

| Время инициализации | ~6 мкс после подачи питания |

| Энергопотребление | Сверхнизкое (~0.2 мА в рабочем режиме, 60 нА в режиме Sleep) |

| Габариты платы | 15 × 15 мм |

---

### Назначение контактов (Pinout)

• VCC: Питание модуля (2.7 – 5.5 В DC, служит также опорным напряжением).
• GND: Общий провод (земля).
• SDA: Линия данных шины I²C.
• SCL: Линия тактирования шины I²C.
• OUT / VOUT: Аналоговый выход сформированного напряжения.
• ADDR / A0: Выбор I²C адреса (притянут к GND ➔ `0x60`, при подтяжке к VCC ➔ `0x61`).

---

### Пример скетча для Arduino

Скрипт генерирует ступенчато увеличивающееся напряжение на выходе MCP4725 и одновременно считывает его с помощью встроенного АЦП Arduino (пин A0) для проверки точности:

```cpp

#include

#include

#define analogVin A0

Adafruit_MCP4725 MCP4725;

void setup(void) {

Serial.begin(9600);

// Инициализация ЦАП с адресом 0x60 (или 0x61)

MCP4725.begin(0x60);

}

void loop(void) {

uint32_t MCP4725_value;

int adcValueRead = 0;

float voltageRead = 0;

float MCP4725_expected_output;

// Перебор значений от 0 до 4095 с шагом 15

for (MCP4725_value = 0; MCP4725_value < 4096; MCP4725_value += 15) {

// Расчет теоретического напряжения на выходе

MCP4725_expected_output = (5.0 / 4096.0) * MCP4725_value;

// Установка напряжения на ЦАП (false — без перезаписи EEPROM)

MCP4725.setVoltage(MCP4725_value, false);

delay(250);

// Считывание значения АЦП Arduino

adcValueRead = analogRead(analogVin);

voltageRead = (adcValueRead * 5.0) / 1024.0;

// Вывод измерений в Serial Monitor

Serial.print("MCP4725 Value: ");

Serial.print(MCP4725_value);

Serial.print("\tExpected Volt: ");

Serial.print(MCP4725_expected_output, 3);

Serial.print("\tADC Read: ");

Serial.print(adcValueRead);

Serial.print("\tMeasured Volt: ");

Serial.println(voltageRead, 3);

}

}

```

---

### Область применения

• Генераторы сигналов и звука: Формирование синусоидальных, треугольных, пилообразных волн и аудиосигналов без применения тяжелых фильтров НЧ.
• Прецизионное управление нагрузкой: Задание опорного напряжения для лабораторных блоков питания, драйверов токовых петель и регулируемых источников тока.
• Калибровка и измерительные стенды: Эмуляция показаний аналоговых датчиков для проверки автоматики и контроллеров.
• DIY-аудио и синтезаторы: Использование в музыкальных проектах, синтезаторах речи и управляемых напряжением генераторах (VCO/VCA).

---

### Преимущества

1. Истинный аналоговый сигнал (12 бит)

Выдает 4096 дискретных уровней напряжения без пульсаций и шума, характерных для фильтрованного ШИМ.

2. Встроенная EEPROM-память

Позволяет сохранить заданный уровень напряжения в память микросхемы — при включении модуль сразу выдаст необходимое напряжение до установки связи с МК.

3. Выход Rail-to-Rail

Обеспечивает полный диапазон регулировки от 0 В до VCC без «мертвых зон» у границ питания.

4. Адресация и масштабируемость

Наличие переключаемого адреса позволяет разместить два независимых модуля на одной шине I²C.
