# WiFi-модуль Alientek ATK-ESP-01 (ESP8266 / ESP-12F)

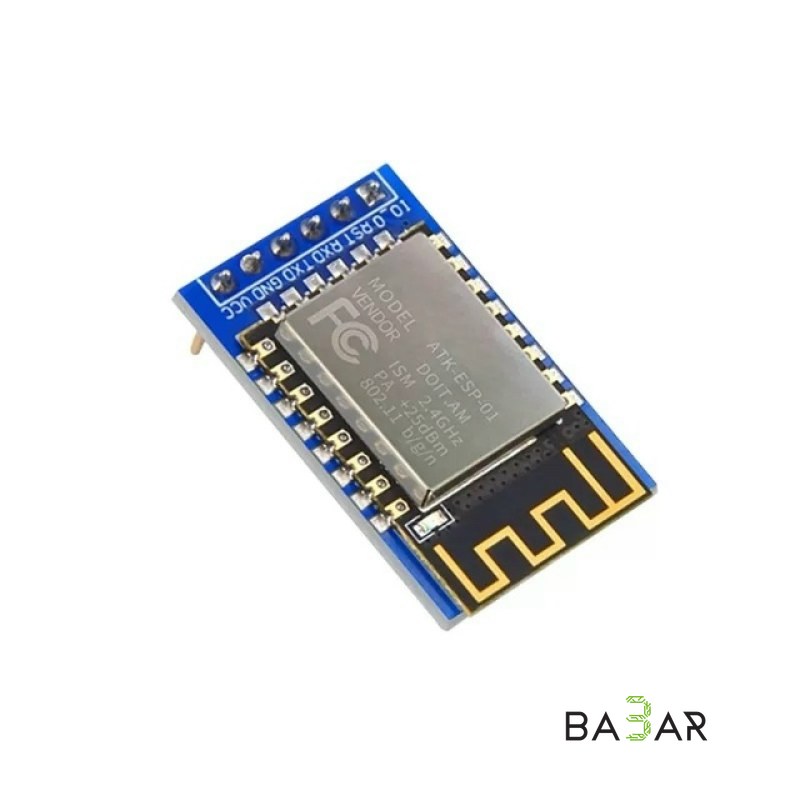

Модуль Alientek ATK-ESP-01 представляет собой беспроводной контроллер связи на базе чипа ESP8266EX (модуль ESP-12F). В отличие от стандартных платок ESP-01, данный модуль установлен на специальную плату-адаптер с удобным 6-контактным разъемом (шаг 2.54 мм), встроенным LDO-стабилизатором напряжения RT9193-33GB и защитой линий связи. Модуль поддерживает работу как под управлением внешнего микроконтроллера (через AT-команды), так и автономную прошивку из среды Arduino IDE.
---
### Технические характеристики
| Параметр | Значение |
| --- | --- |
| Микроконтроллер | Espressif ESP8266EX (32-битный RISC Tensilica L106) |
| Тактовая частота | 80 МГц / 160 МГц |
| Flash-память | 32 МБит (4 МБ) |
| Стандарт Wi-Fi | IEEE 802.11 b/g/n (2.4 ГГц – 2.5 ГГц) |
| Режимы работы Wi-Fi | Station (Клиент), SoftAP (Точка доступа), Station + SoftAP |
| Входное напряжение питания (VCC) | 3.3 – 5.5 В DC (встроен LDO-стабилизатор 3.3 В) |
| Рабочий / Пиковый ток | 71–80 мА / до 300 мА |
| Ток в энергосберегающих режимах | Light-sleep: ~2 мА / Deep-sleep: ~0.02 мА |
| Интерфейсы связи | UART (TX/RX), PWM (программный) |
| Скорость UART по умолчанию | 115200 бод |
| Тип антенны | Встроенная PCB-антенна на плате |
| Габариты модуля | 29.1 × 19.1 × 6.0 мм |
---
### Назначение выводов (Pinout)
- 1. VCC
- Питание модуля (3.3 – 5.5 В DC).
- 2. GND
- Общий провод (Земля).
- 3. TX (GPIO1 / UART0_TX)
- Передача данных по последовательному порту.
- 4. RX (GPIO3 / UART0_RX)
- Прием данных по последовательному порту.
- 5. RST (EXT_RSTB)
- Сброс микроконтроллера (активный LOW / замыкание на GND).
- 6. GPIO0
- Выбор режима загрузки (HIGH — рабочий режим / LOW — режим прошивки).
---
### Режимы загрузки микроконтроллера
Для смены режима работы перед подачей питания необходимо выставить соответствующий уровень на пине `GPIO0`:
| Режим работы | CHIP_EN | GPIO15 | GPIO0 | GPIO2 |
| --- | --- | --- | --- | --- |
| Прошивка (UART Bootloader) | High (3.3V) | Low (GND) | Low (GND) | High (3.3V) |
| Обычный запуск из Flash | High (3.3V) | Low (GND) | High (3.3V) | High (3.3V) |
---
### Область применения
- Удаленный сбор данных и IoT: Передача показаний с аналоговых и цифровых датчиков на облачные сервисы (MQTT, HTTP, Blynk).
- Беспроводная коммутация: Управление реле, освещением и исполнительными механизмами с мобильных устройств.
- Интеграция с контроллерами: Добавление Wi-Fi функционала платам на базе STM32 (Alientek), Arduino, AVR и PIC через UART-шину с помощью AT-команд.
- Автономные веб-серверы: Размещение миниатюрного веб-интерфейса во внутренней файловой системе (SPIFFS/LittleFS) для настройки приборов.
---
### Преимущества
- 1. Встроенный стабилизатор питания
- Поддержка широкого диапазона входного напряжения (3.3–5.5 В) позволяет подключать модуль напрямую к 5V-линиям без дополнительных понижающих платок.
- 2. Защита линий связи
- Входные цепи UART защищены от ошибок неправильной полярности сигналов.
- 3. Удобный разъем 2.54 мм
- Однорядное или двурядное исполнение пинов упрощает монтаж на макетных платах и отладочных стендах Alientek STM32.
- 4. Полноценный объем Flash-памяти (4 МБ)
- Позволяет загружать сложные скетчи Arduino, использовать файлы LittleFS и обновлять прошивку по воздуху (OTA).
