# Модуль полноцветных RGB-светодиодов (8 LED, RGB V2)

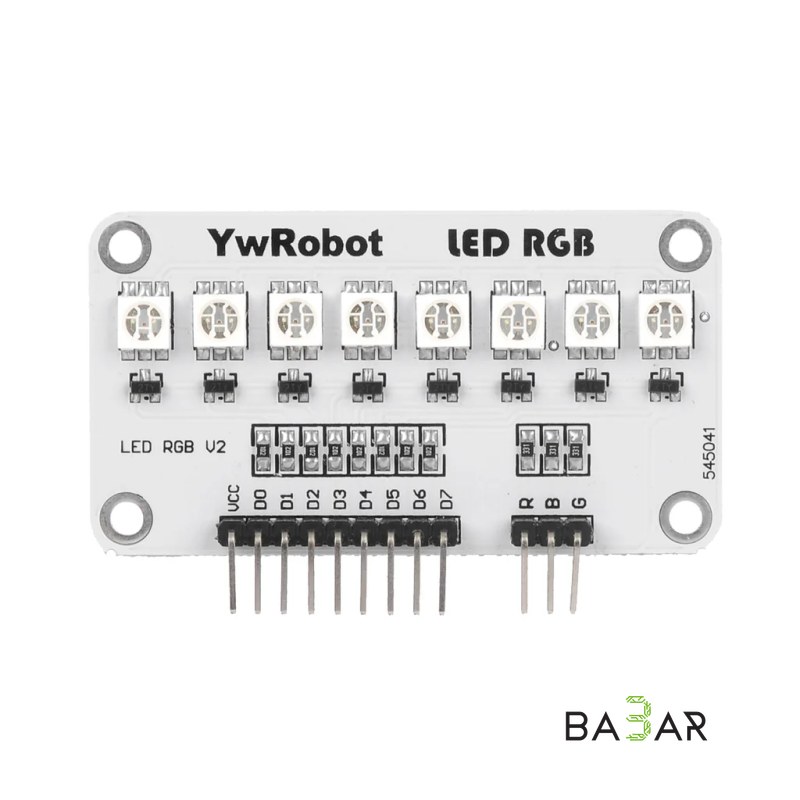

Модуль RGB V2 (x8 LED) представляет собой плату с линейкой из 8 полноцветных RGB-светодиодов с параллельным мультиплексированным управлением. Конструктивно плата работает по принципу матричного управления: выводы `D0–D7` отвечают за выбор одного из 8 светодиодов, а выводы `R`, `G` и `B` выбирают цвет свечения (красный, зеленый, синий). Модуль позволяет создавать эффекты бегущих огней, динамических градиентов и цветовой индикации, экономя пины микроконтроллера по сравнению с прямым подключением.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Количество светодиодов | 8 полноцветных RGB-светодиодов |

| Тип управления | Мультиплексированное (выбор светодиода + выбор цвета) |

| Рабочее напряжение (VCC) | 5.0 В DC |

| Логический уровень | TTL 5 В (совместим с Arduino Uno / Mega) |

| Интерфейс подключения | 8 выводов катодов/анодов (`D0–D7`) + 3 цветных вывода (`R`, `G`, `B`) |

| Поддерживаемые цвета | Полная RGB-палитра (при программной реализации ШИМ) |

| Тип монтажа | Штыревые разъемы (2.54 мм) под Dupont-провода |

---

### Назначение контактов и подключение к Arduino

| Пин модуля | Назначение | Подключение к Arduino (Пример) |

| --- | --- | --- |

| VCC | Питание модуля | `5V` |

| GND | Общий минус (земля) | `GND` |

| D0 – D7 | Выбор активируемого светодиода (0–7) | Цифровые пины `D2 – D9` |

| R | Управление красным каналом (Red) | Цифровой пин / ШИМ `D10` |

| G | Управление зеленым каналом (Green) | Цифровой пин / ШИМ `D11` |

| B | Управление синим каналом (Blue) | Цифровой пин / ШИМ `D12` |

---

### Область применения

• Динамическая индикация: Эффекты «бегущая волна», «бегущий огонь», световые шкалы уровня (VU-meter / Эквалайзер).
• Системы статуса и оповещения: Визуализация состояний приборов, аварийных сигналов и режимов работы систем автоматики.
• Декоративная подсветка: Создание световых панелей, светильников с плавной сменой цветов и ночников.
• Обучающие DIY-проекты: Изучение динамической индикации, работы алгоритмов ШИМ (PWM) и мультиплексирования в среде Arduino IDE.

---

### Преимущества

1. Компактная линейка на 8 LED

Готовая плата избавляет от необходимости паять 8 отдельных RGB-светодиодов и резисторы к ним.

2. Простота управления

Матричный принцип организации выводов позволяет легко перебирать светодиоды в циклах `for` через стандартные цифровые порты.

3. Генерация любых оттенков

При подаче ШИМ-сигнала (PWM) на пины `R`, `G` и `B` можно смешивать цвета и получать любую палитру.

4. Удобный разъем 2.54 мм

Плата легко подключается к макетным платам и контроллерам с помощью стандартных соединительных проводов Dupont.
