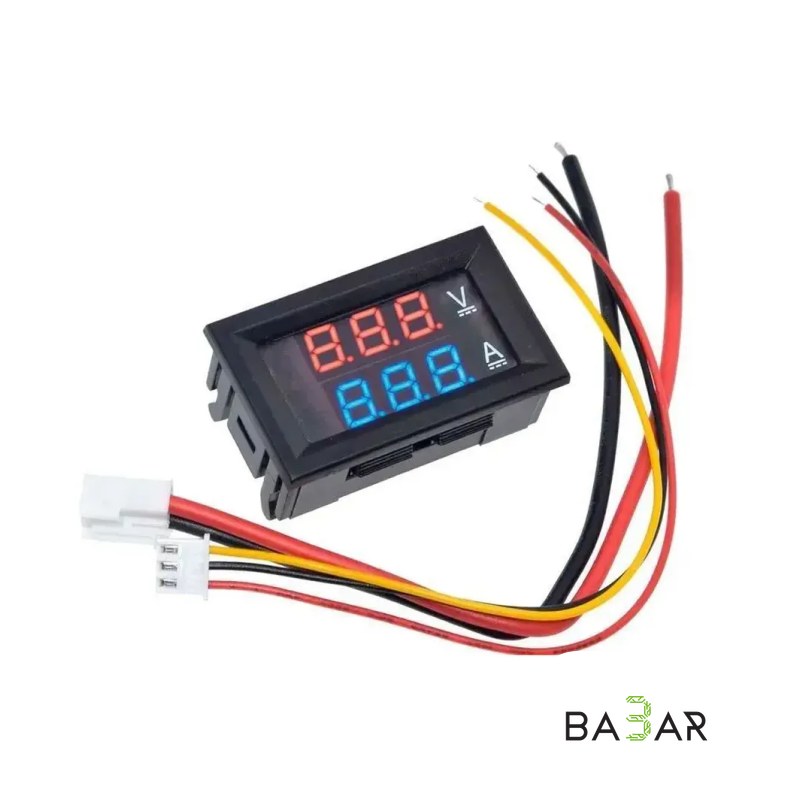

Цифровой DC вольтметр / амперметр 0.56″ (0–100 В / 0–10 А)

# Цифровой DC вольтметр / амперметр 0.56″ (0–100 В / 0–10 А)

Компактный встраиваемый цифровой двухдиапазонный измерительный модуль оснащен ярким двухцветным 0.56-дюймовым светодиодным дисплеем. Прибор предназначен для одновременного измерения напряжения постоянного тока до 100 В и силы тока до 10 А. Модуль содержит встроенный шунт и требует внешнего питания логики в диапазоне от 4 до 30 В DC.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Диагональ и тип дисплея | 0.56″ LED (двухстрочный, 3-разрядный) |

| Цвет индикации | Красный (напряжение), Синий / Зеленый (ток) |

| Диапазон измерения напряжения | 0.0 – 100 В DC |

| Диапазон измерения силы тока | 0.0 – 10.0 А DC (встроенный измерительный шунт) |

| Напряжение питания схемы (VCC) | 4.0 – 30.0 В DC (Внимание: свыше 30 В выведет модуль из строя!) |

| Погрешность измерений | ±1% (напряжение) / ±1% (ток) |

| Ток потребления схемы | Схема подключения по току: Измерение тока происходит исключительно по минусовой линии (в разрыв минуса). Не подключайте толстые провода напрямую к плюсовому полюсу источника питания — это приведет к короткому замыканию и сгоранию внутреннего шунта!


---

### Область применения

• Лабораторные блоки питания (ЛБП): Индикация текущего выходного напряжения и потребляемого тока.
• Зарядные устройства и аккумуляторы: Мониторинг процесса заряда аккумуляторов, солнечных панелей и автомобильных батарей.
• Системы автоматизации и DIY: Контроль параметров нагрузки в радиоуправляемых моделях, силовых щитах, автоэлектрике и электротранспорте.
• Тестирование силовых цепей: Контроль токопотребления светодиодных лент, нагревателей и электродвигателей.

---

### Преимущества

1. Одновременный контроль

Вывод напряжения и тока на один экран избавлеет от необходимости ставить два отдельных прибора.

2. Встроенный токовый шунт

Не требует покупки и подключения внешнего массивного шунта для измерений до 10 А.

3. Двухцветная индикация

Высокая контрастность и разделение по цветам упрощают быстрое считывание показаний.

4. Удобный рамный корпус

Встраиваемая конструкция с защелками позволяет легко монтировать модуль в лицевые панели приборов.
