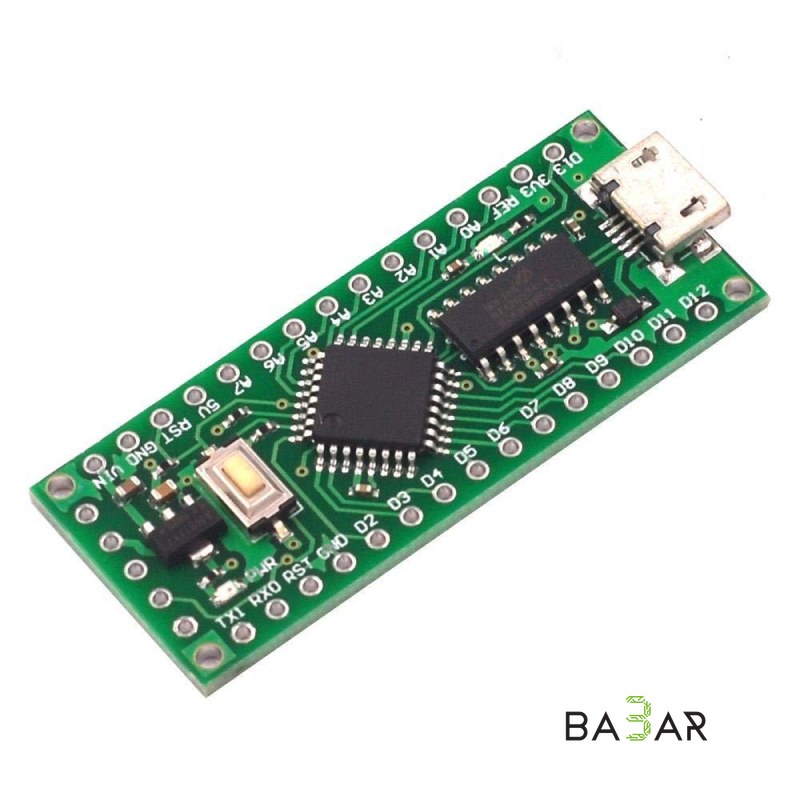

Отладочная плата MiniEVB LGT8F328P LQFP32 (Альтернатива Arduino Nano, USB HT42B534)

# Отладочная плата MiniEVB LGT8F328P LQFP32 (Альтернатива Arduino Nano, USB HT42B534)

Компактная отладочная плата MiniEVB на базе микроконтроллера LGT8F328P (в корпусе LQFP32) представляет собой высокопроизводительную и экономичную альтернативу классической плате Arduino Nano V3.0 (ATmega328P). Чип от компании LogicGreen Technologies полностью совместим с набором инструкций AVR, но работая на тактовой частоте до 32 МГц, превосходит оригинальный микроконтроллер по скорости вычислений и точности периферии. Связь с ПК обеспечивает встроенный USB-UART мост на чипе HT42B534-1.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Микроконтроллер | LGT8F328P (корпус LQFP32) |

| USB-UART преобразователь | HT42B534-1 (Holtek) |

| Тактовая частота | до 32 МГц (внутренний RC-генератор, против 16 МГц у ATmega328P) |

| Flash-память (ПЗУ) | 32 КБ |

| SRAM (ОЗУ) | 2 КБ |

| EEPROM | 1 КБ (эмулируемая) |

| Рабочее напряжение (VCC) | 5.0 В DC (поддерживает широкий диапазон от 1.8 В до 5.5 В) |

| Входное напряжение питания (VIN) | 7.0 – 15.0 В DC |

| Цифровые входы/выходы (GPIO) | 20 (поддержка ШИМ / PWM) |

| Аналоговые входы (ADC) | 9 каналов (повышенное разрешение 12 бит / 4096 уровней) |

| Аналоговый выход (DAC) | 1 канал (8-битный ЦАП) |

| Интерфейсы | UART, SPI, I²C (TWI) |

| Габариты платы | 43.6 × 18.3 мм |

---

### Настройка и программирование в Arduino IDE

Для работы с отладочной платой LGT8F328P в среде Arduino IDE требуется установить дополнительный пакет ядер поддержки (HSP / Board Package):

1. Добавление ссылки на ядро:

Откройте `Файл` ➔ `Настройки` (Preferences) и в поле *«Дополнительные ссылки для Менеджера плат»* добавьте:

`[https://raw.githubusercontent.com/dbuezas/lgt8fx/master/package_lgt8fx_index.json](https://raw.githubusercontent.com/dbuezas/lgt8fx/master/package_lgt8fx_index.json)`

2. Установка пакета:

Перейдите в `Инструменты` ➔ `Плата` ➔ `Менеджер плат...`, найдите и установите lgt8fx (или используйте классический архив платформ `Larduino_HSP`).

3. Выбор конфигурации:

В меню `Инструменты` ➔ `Плата` выберите LGT8F328, укажите процессор LGT8F328P-LQFP32, тактовую частоту (32 MHz / 16 MHz) и соответствующий COM-порт.

---

### Область применения

• Высокоскоростные проекты: Замена стандартной Arduino Nano в алгоритмах, требующих быстрой обработки данных, расчетов математических библиотек и высокой частоты опроса.
• Точные измерительные приборы: Считывание данных с аналоговых датчиков с высокой точностью благодаря 12-битному АЦП (4096 градации против 1024 в ATmega328P).
• Генераторы сигналов и звуковые модули: Использование встроенного ЦАП (DAC) для формирования аппаратных аналоговых сигналов без внешних фильтров.
• Робототехника и портативные устройства: Создание автономных контроллеров, компактных роботов и климатических систем.

---

### Преимущества

1. Удвоенная производительность

Работа на частоте до 32 МГц позволяет выполнять задачи в два раза быстрее классической платы Arduino Nano.

2. Улучшенная периферия

Наличие 12-битного АЦП и истинного аналогового выхода (ЦАП / DAC) расширяет возможности работы с сигналами.

3. Совместимость с кодом AVR

Поддерживает синтаксис стандартных библиотек и скетчей Arduino IDE.

4. Выгодное соотношение цена/производительность: Позволяет существенно снизить себестоимость готовых устройств при значительном приросте вычислительной мощности.
