Модуль MP3/WMA/MIDI декодера и кодера VS1003B (SPI, АЦП/ЦАП)

# Модуль MP3/WMA/MIDI декодера и кодера VS1003B (SPI, АЦП/ЦАП)

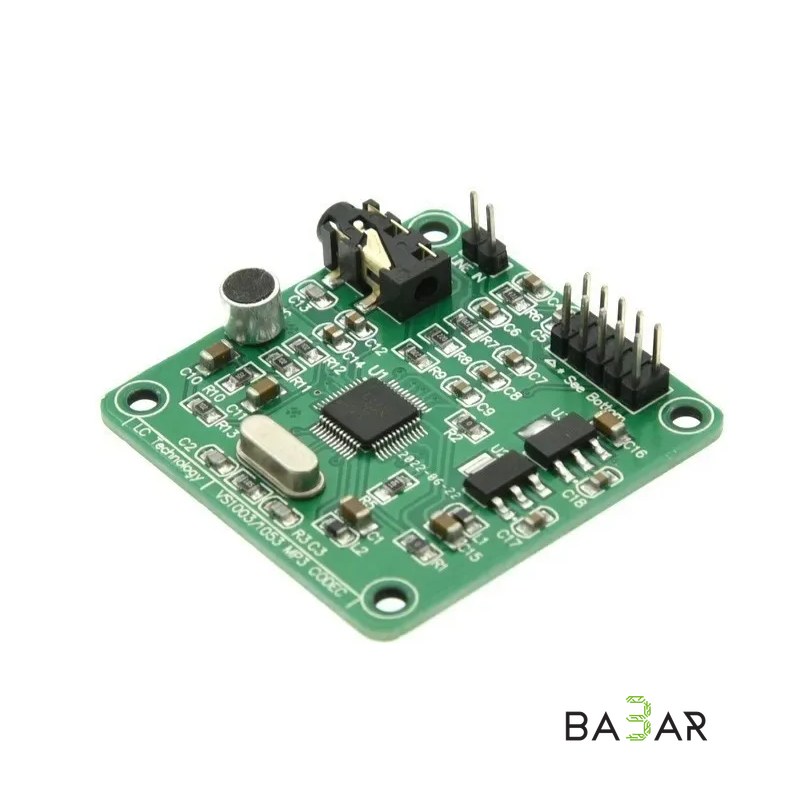

Многофункциональный аудиомодуль на базе специализированного аппаратно-программного кодека VS1003B от компании VLSI Solution. Модуль предназначен для аппаратного декодирования популярных звуковых форматов (MP3, WMA, WAV, MIDI), а также записи аудиоданных (ADPCM encoding) с помощью встроенного микрофона или линейного входа. Благодаря аппаратному обработчику и подключению по шине SPI, модуль снимает вычислительную нагрузку с управляющего микроконтроллера (Arduino, STM32, ESP32) при воспроизведении качественного аудио.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Аудиокодек | VLSI VS1003B |

| Поддерживаемые форматы декодирования | MP3, WMA, WAV, MIDI, SP-MIDI |

| Форматы кодирования (запись) | IMA ADPCM (через микрофон или линейный вход) |

| Интерфейс управления | SPI (Serial Peripheral Interface) |

| Напряжение питания модуля | 5.0 В DC (однополярное) |

| Встроенные LDO-стабилизаторы | AMS1117-3.3V и AMS1117-2.5V (до 800 мА) |

| Аудиовыход (DAC) | Высококачественный стерео ЦАП + усилитель для наушников (от 30 Ом) |

| Аудиовход (ADC) | 16-битный регулируемый АЦП (Микрофон + Line-In) |

| Тактовый генератор | Встроенный кварцевый резонатор 12.288 МГц |

| Индикация | Светодиодный индикатор питания (Power LED) |

---

### Назначение интерфейсных линий и разъем (Pinout)

• VCC / GND: Входное питание 5 В и общий провод.
• SPI (SCK, MISO, MOSI): Выводы стандартной шины SPI для передач команд и данных.
• XCS / XRST: Чипселект управления и аппаратный сброс кодека (Reset).
• XDCS / DREQ: Выбор шины данных (Data CS) и сигнал запроса данных от кодека (Data Request).
• 3.5mm Jack / Audio Out: Стереовыход на наушники или внешний усилитель.
• MIC / Line-In: Встроенный электретный микрофон и отдельный линейный вход под внешние источники звука.

---

### Область применения

• Автономные MP3-плееры: Создание самодельных аудиоплееров, диктофонов и стационарных проигрывателей.
• Озвучивание роботов и систем: Вывод голосовых оповещений, звуковых эффектов и аварийных сигналов на робототехнических платформах.
• Интерактивные стенды и умный дом: Озвучивание выставочных экспонатов, бытовых приборов, терминалов и торговых автоматов.
• Синтез музыки (MIDI): Воспроизведение полифонических MIDI-мелодий в интерактивных играх или музыкальных шкатулках.

---

### Преимущества

1. Аппаратная обработка звука

Полностью берет на себя декодирование MP3 и WMA потока, освобождая ресурсы процессора микроконтроллера для основных задач.

2. Функция кодера (запись)

Наличие микрофона и 16-битного АЦП позволяет организовывать запись голоса и внешнего аудио в реальном времени.

3. Раздельные цепи питания

Независимое стабилизированное питание цифровой, аналоговой и ввода-вывода (I/O) секций минимизирует цифровые помехи и наводки в аудиоканале.

4. Готовый выход на наушники

Встроенный усилитель позволяет подключать стандартные наушники (30 Ом) напрямую к разъему 3.5 мм без дополнительных внешних плат.
