Модуль двунаправленного конвертера логических уровней SparkFun TXB0104

# Модуль двунаправленного конвертера логических уровней SparkFun TXB0104

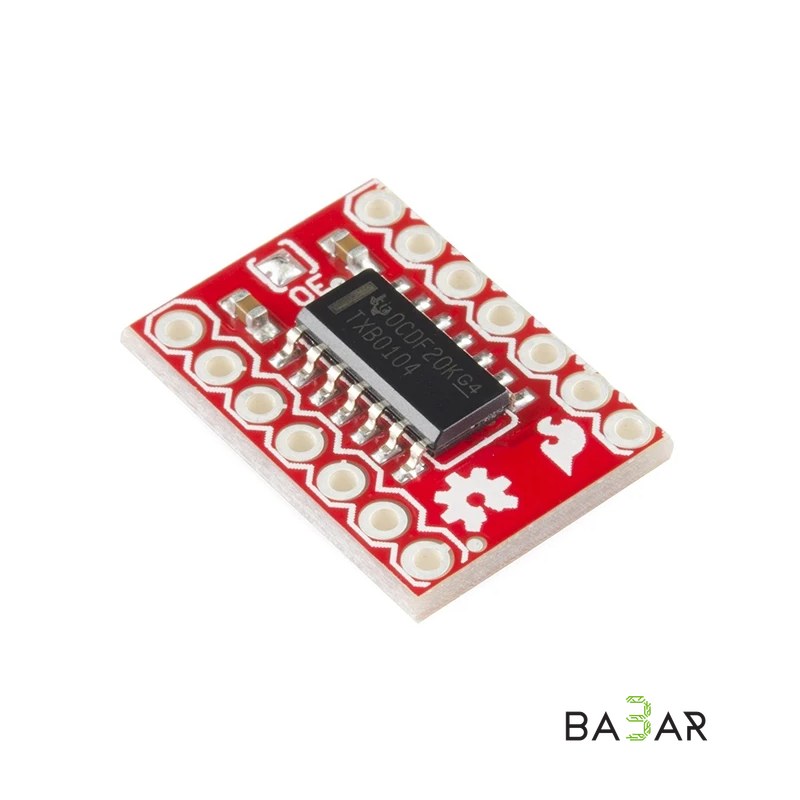

Модуль SparkFun Voltage-Level Translator Breakout выполнен на базе микросхемы Texas Instruments TXB0104 — 4-разрядного неинвертирующего преобразователя логических уровней с автоматическим определением направления передачи данных. Модуль использует две независимые регулируемые шины питания (VCCA и VCCB), что позволяет осуществлять двунаправленное согласование сигналов между любыми стандартами напряжений 1.2 В, 1.5 В, 1.8 В, 2.5 В, 3.3 В и 5.0 В. Все выводы порта A и порта B выведены на удобные штыревые площадки, что упрощает совместную работу микроконтроллеров с разным напряжением логики (например, Arduino, ESP32, STM32, Raspberry Pi).

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Основной чип | Texas Instruments TXB0104 |

| Количество каналов | 4 независимых двунаправленных канала |

| Определение направления | Автоматическое (Automatic direction sensing) |

| Диапазон напряжения порта A (VCCA) | 1.2 В – 3.6 В DC |

| Диапазон напряжения порта B (VCCB) | 1.65 В – 5.5 В DC (обязательное условие: $V_{CCA} \le V_{CCB}$) |

| Потребляемый ток | Ультранизкий, не более 5 мкА ($I_{CC}$) |

| Функция изоляции VCC | Если любой $V_{CC}$ равен GND, все выходы переходят в высокоимпедансное состояние (High-Z) |

| Управление выходом (OE) | Вход OE привязан к питанию $V_{CCA}$ |

---

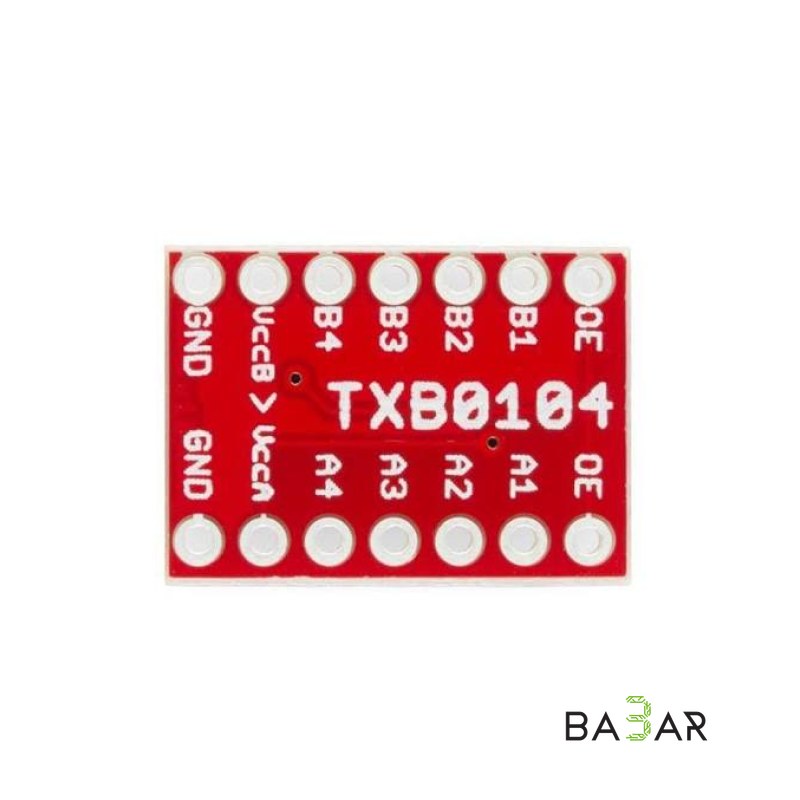

### Назначение контактов (Pinout)

• VCCA: Питание стороны A (низковольтная логика, 1.2 В – 3.6 В).
• VCCB: Питание стороны B (высоковольтная логика, 1.65 В – 5.5 В).
• GND: Общий провод (земля).
• A1 – A4: Сигнальные входы/выходы со стороны шины $V_{CCA}$.
• B1 – B4: Сигнальные входы/выходы со стороны шины $V_{CCB}$.
• OE (Output Enable): Разрешение работы выходов (привязано к $V_{CCA}$, активный высокий уровень).

---

### Область применения

• Сопряжение микроконтроллеров: Подключение 3.3V периферии (датчики, SD-карты, дисплеи) к 5V контроллерам (Arduino) и наоборот.
• Шины связи: Преобразование уровней для высокоскоростных интерфейсов SPI, UART, I2C.
• Портативная электроника: Использование в энергочувствительных устройствах благодаря низкому току потребления (до 5 мкА).

---

### Преимущества

1. Автоматическое направление

Не требует управляющих сигналов для изменения направления передачи данных.

2. Широкий диапазон напряжений

Совместим со всеми популярными уровнями логики от 1.2 В до 5.0 В.

3. Безопасность и изоляция

При отключении любого из источников питания выходы автоматически отключаются (переходят в High-Z состояние).

4. Ультранизкое энергопотребление

Ток потребления в режиме ожидания не превышает 5 мкА.

---

### Комплектация

• 1× Модуль конвертера логических уровней SparkFun TXB0104
