# 8-канальный модуль емкостных сенсорных кнопок CAP1188 (I2C / SPI, 3.3 В – 5 В)

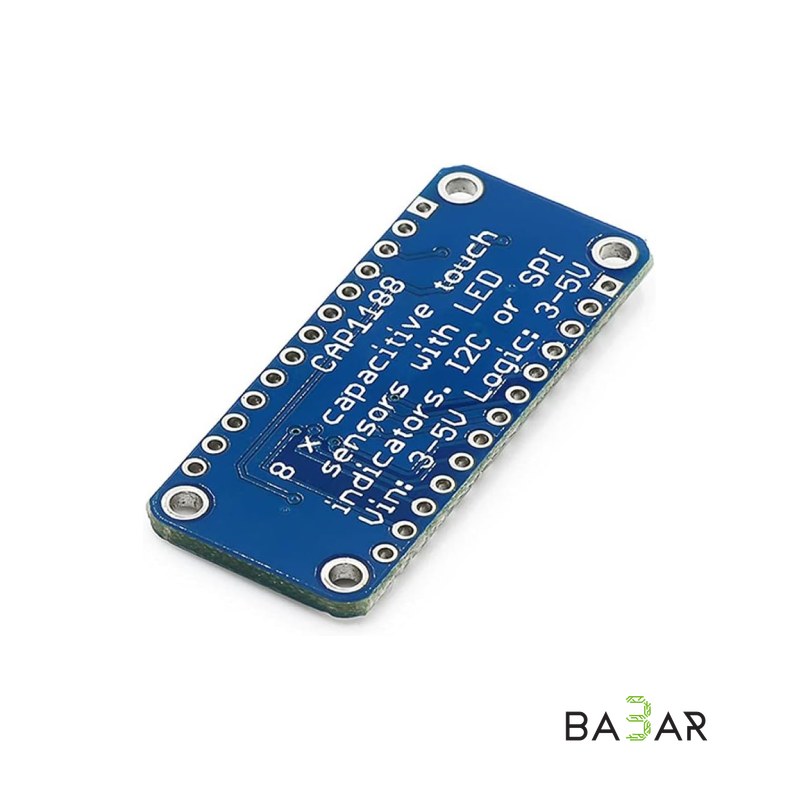

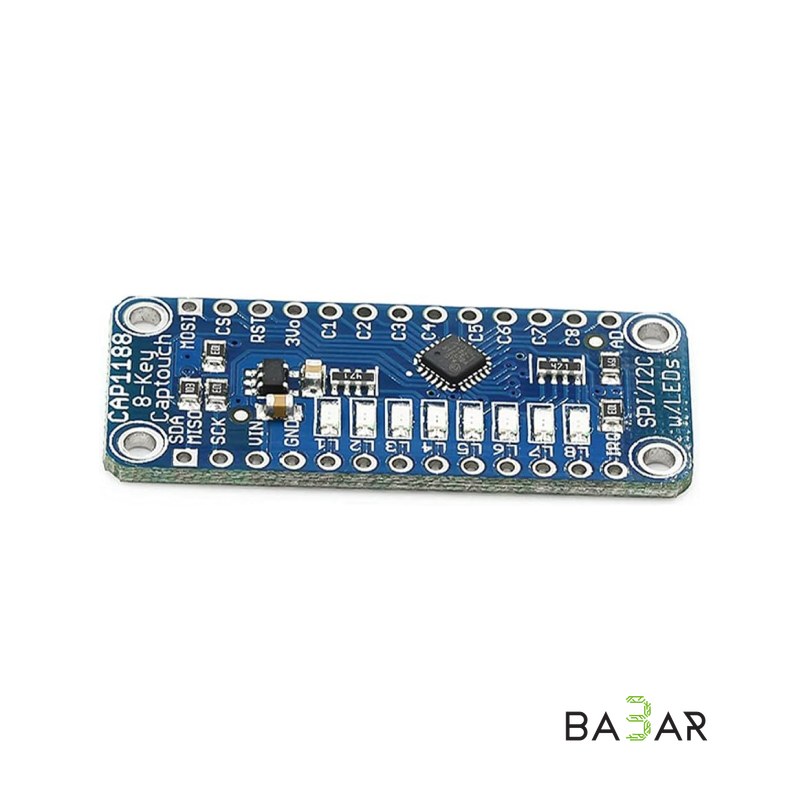

Модуль емкостного сенсора CAP1188 предназначен для создания сенсорных интерфейсов и кнопочных панелей. Модуль поддерживает подключение до 8 независимых емкостных сенсорных площадок / клавиш. На плате расположены 8 светодиодных индикаторов, каждый из которых автоматически загорается при срабатывании соответствующего сенсорного канала. Благодаря поддержке интерфейсов I2C и SPI, а также возможности смены I2C-адреса, к одному микроконтроллеру можно одновременно подключать несколько таких модулей. Плата работает от напряжения 3.3 В – 5 В и отлично подходит для проектов на базе Arduino, ESP32, STM32 и Raspberry Pi.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Основной чип | Microchip CAP1188 |

| Тип датчика | Емкостный сенсорный (Capacitive Touch) |

| Количество каналов / кнопок | 8 независимых сенсорных входов |

| Индикация | 8 встроенных светодиодов (активируются при касании) |

| Интерфейсы связи | I2C / SPI |

| Рабочее напряжение (VCC) | 3.0 В – 5.0 В DC |

| Габариты платы | 40 × 18 × 4 мм |

---

### Назначение контактов (Pinout)

• VIN: Вход питания модуля (+3.0 В – +5.0 В DC).
• GND: Общий провод (земля).
• 3VO: Выход встроенного регулятора 3.3 В.
• C1 – C8: Входы емкостных сенсорных площадок (подключение кнопок или металлических пластин).
• SDA / SDI: Линия данных I2C (SDA) или вход данных SPI (SDI).
• SCL / SCK: Тактовая линия шины I2C (SCL) или SPI (SCK).
• AD0 / CS: Выбор I2C-адреса или выбор устройства Chip Select для SPI.
• IRQ: Выход аппаратного прерывания (активируется при касании любой из кнопок).

---

### Область применения

• Сенсорные панели управления: Замена механических кнопок на скрытые или защищенные емкостные клавиатуры.
• Интерактивные установки и арт-объекты: Превращение любых токопроводящих предметов (металл, фольга, вода) в сенсорные кнопки.
• Устройства «Умного дома»: Сенсорные выключатели, панели управления освещением и медиасистемами.

---

### Преимущества

1. Встроенная визуальная индикация

Светодиоды на плате сразу показывают, какой из 8 каналов сработал.

2. Гибкость подключения (I2C / SPI)

Поддержка шины I2C позволяет сберечь выводы микроконтроллера и объединять несколько модулей на одной шине.

3. Широкий диапазон питания (3–5 В)

Совместим с 3.3V и 5V микроконтроллерными платформами.

4. Наличие пина прерывания (IRQ)

Снимает необходимость постоянного опроса модуля контроллером.

---

### Комплектация

• 1× Модуль емкостного сенсора CAP1188 (8 каналов)

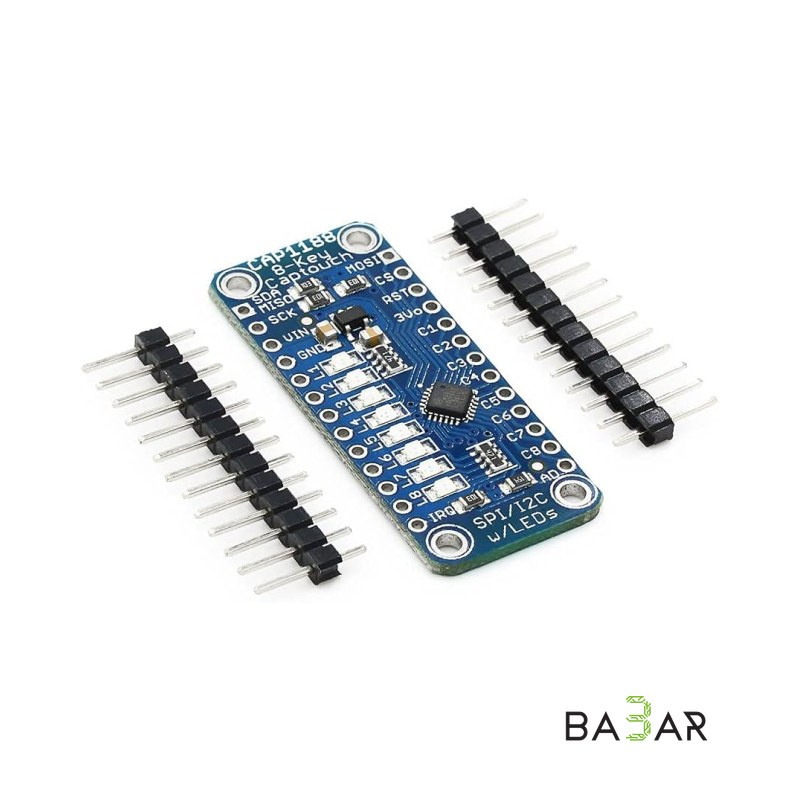

• 2× Набор штыревых соединителей (Pin Headers)
