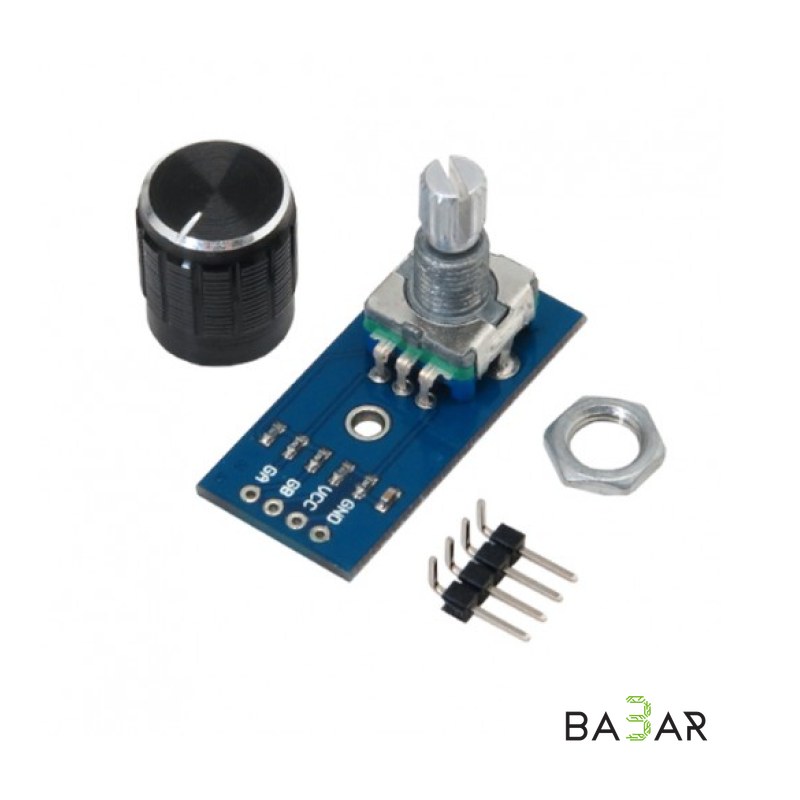

Модуль инкрементального энкодера с кнопкой CJMCU-111 (20 импульсов, I2C / Инкрементальный)

# Модуль инкрементального энкодера с кнопкой CJMCU-111 (20 импульсов, I2C / Инкрементальный)

Компактный модуль механического инкрементального роторного энкодера CJMCU-111 предназначен для ввода данных, навигации по меню и точной регулировки параметров в цифровых устройствах. Модуль преобразует вращение вала на 360° в цифровые импульсы и оснащен встроенной тактовой кнопкой (нажатие на вал). В отличие от обычных потенциометров, роторный энкодер не имеет ограничений по углу вращения.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель | CJMCU-111 |

| Тип датчика | Механический инкрементальный роторный энкодер |

| Количество позиций (кликов) | 20 фиксированных разрядов |

| Количество импульсов на оборот | 20 импульсов |

| Угол вращения | 360° (без ограничений) |

| Встроенная кнопка | Да (нажатие по оси вала) |

| Максимальный номинальный ток/напряжение | 10 мА / 5.0 В DC |

| Ресурс работы (срок службы) | 30 000 циклов вращения |

| Тип контактов | Штыревой разъем (требует запайки гребенки) |

| Габариты модуля | 15 × 8 мм |

---

### Назначение контактов (Pinout)

• CLK (A): Основной сигнал вращения (выход Phase A).
• DT (B): Сигнал направления вращения (выход Phase B).
• SW: Контакт встроенной тактовой кнопки (замыкается на GND при нажатии на вал).
• VCC: Питание подтяжки сигнальных линий (+3.3 В / +5 В DC).
• GND: Общий провод (земля).

---

### Область применения

• Интерфейсы ввода и меню: Навигация по графическим и символьным экранам (LCD 1602, OLED, TFT) в системах на базе Arduino, ESP32, STM32 и Raspberry Pi.
• Регулировка параметров: Электронные регуляторы громкости, настройки температуры паяльных станций, установка таймеров и частоты.
• 3D-принтеры и ЧПУ-станки: Модули управления и выбора пунктов меню панелей управления 3D-принтеров (RAMPS / RepRapDiscount Controller).
• Лабораторные блоки питания: Цифровая установка выходного напряжения и тока с шагом по клику.

---

### Преимущества

1. Бесконечное вращение на 360°

Позволяет неограниченно прокручивать списки или увеличивать/уменьшать значения параметров.

2. Встроенная тактовая кнопка (SW)

Совмещает в одном органе управления как прокрутку, так и подтверждение выбора (Enter/Ok), экономя место на лицевой панели.

3. Четкий тактильный отклик

20 фиксированных положений за один оборот с ощутимым кликом обеспечивают точный пошаговый ввод.

4. Ультракомпактные габариты (15 × 8 мм)

Модуль легко монтируется в малогабаритные корпуса и DIY-приборы.
