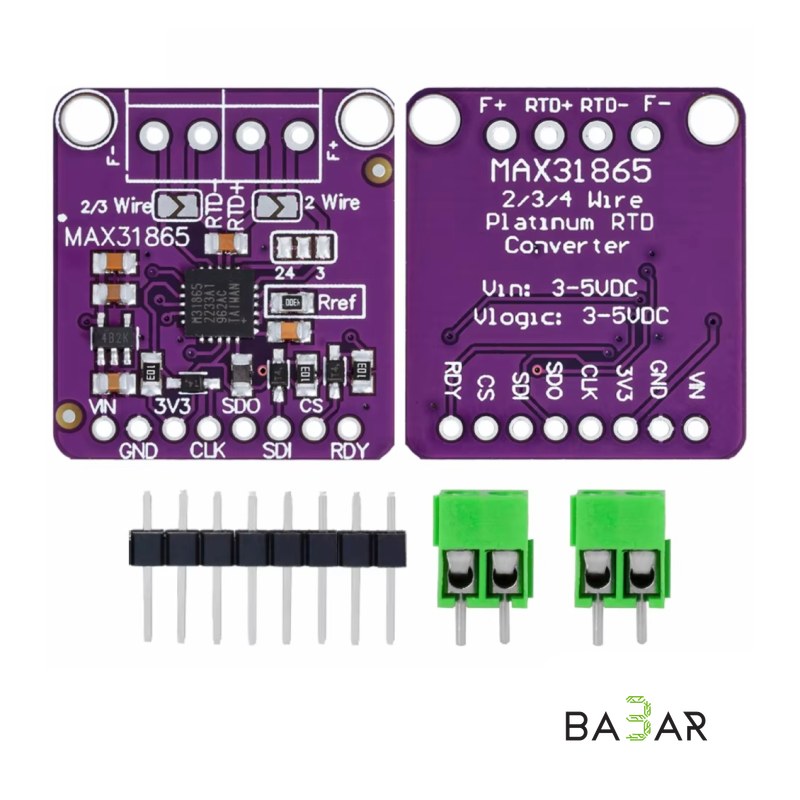

# Модуль преобразователя интерфейса MAX31865 для датчиков PT100 / PT1000 (SPI, 3.3 В / 5 В)

Модуль на базе специализированной микросхемы MAX31865 от Maxim Integrated представляет собой прецизионный преобразователь сопротивления платиновых терморезисторов (RTD) в цифровой код. Модуль оптимизирован для работы с датчиками типа Pt100 и Pt1000 по 2-, 3- или 4-проводной схеме подключения. Встроенный 15-битный АЦП, стабилизатор напряжения на 3.3 В и двухнаправленный конвертер логических уровней позволяют безопасно подключать модуль к любым микроконтроллерам (Arduino, ESP32, STM32, Raspberry Pi) по шине SPI.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Основной чип | Maxim MAX31865 |

| Поддерживаемые датчики | Платиновые RTD: Pt100 / Pt1000 |

| Схемы подключения датчиков | 2-проводная, 3-проводная, 4-проводная (настраивается перемычками) |

| Разрядность АЦП | 15 бит (разрешение по температуре ~0.03125 °C) |

| Точность измерения | Номинальная точность до 0.5 °C (зависит от класса датчика) |

| Интерфейс связи | SPI (Mode 1 или Mode 3) |

| Напряжение питания (VCC) | 3.3 – 5.0 В DC (на плате установлен LDO 3.3 В) |

| Уровень логических сигналов | 3.3 В / 5.0 В (встроен конвертер уровней) |

| Защита входов | Защита от перенапряжения по входу датчика до ±45 В |

| Встроенная диагностика | Детекция обрыва кабеля, короткого замыкания и выхода за пределы температур |

| Время конверсии | ~21 мс (в режиме 60 Гц) / ~25 мс (в режиме 50 Гц) |

| Габариты платы | 28 × 25 × 3 мм |

---

### Назначение контактов (Pinout) и перемычек

• VIN: Питание модуля (+3.3 В или +5 В DC).
• GND: Общий провод (земля).
• 3VO: Выход внутреннего стабилизатора +3.3 В (до 100 мА).
• CS: Chip Select (выбор ведомого устройства на шине SPI).
• SDI / MOSI: Вход данных SPI.
• SDO / MISO: Выход данных SPI.
• CLK / SCK: Тактовая линия шины SPI.
• RDY / INT: Выход прерывания / готовности данных (Data Ready).

> Настройка платы под тип подключения:

> На плате расположены SMD-перемычки (`2/3/4 Wire`) и опорный резистор (*Rref*). Для датчиков Pt100 стандартно запаивается опорный резистор 400 Ом (или 430 Ом), а для Pt1000 — 4000 Ом (4.3 кОм). Конфигурация 2-, 3- или 4-проводного подключения задается замыканием/размыканием соответствующих контактных площадок на печатной плате.

---

### Область применения

• Точный промышленный контроль температур: Измерение сверхвысоких и криогенных температур (от -200 °C до +850 °C) с использованием датчиков Pt100/Pt1000.
• Лабораторное и медицинское оборудование: Термостаты, инкубаторы, стерилизаторы и сушильные шкафы.
• 3D-принтеры и ЧПУ-станки: Высокотемпературный мониторинг хотендов (Hotend) при печати тугоплавкими инженерными пластиками (PEEK, ULTEM, Nylon).
• Пивоварение и пищевая промышленность: Контроль температуры затирания сусла, автоклавов и коптилен.

---

### Преимущества

1. Сверхточный вывод без наводок

В отличие от аналоговых усилителей (например, MAX31855 или нормализаторов), цифровой перевод сопротивления RTD устраняет падение напряжения и шум на длинных кабелях.

2. Встроенный конвертер уровней

Безопасно работает напрямую как с 5V-микроконтроллерами (Arduino Uno / Mega), так и с 3.3V-чипами (ESP32, STM32, Raspberry Pi).

3. Аппаратная диагностика ошибок

Чип автоматически фиксирует замыкание выводов термосопротивления на землю или питание, а также обрыв линии.

4. Защита до ±45 В

Защищает микроконтроллер и сам модуль от случайного пробоя или перенапряжения на линии датчика.
