Описание
Если для вашего проекта нужно включать/выключать нагрузку с большим напряжением или током, то лучше всего подойдет использование MOSFET транзистора. Транзистор, в отличие от реле, не имеет контактной группы, которая подвержена подгоранию, плавлению и выходу из строя. IRF520 используют для управления силовыми нагрузками в контроллерах Arduino.
Через модуль к контроллеру можно подключать светодиодное освещение, двигатели постоянного тока, маломощные компрессоры, электромагнитные пускатели и т.п.

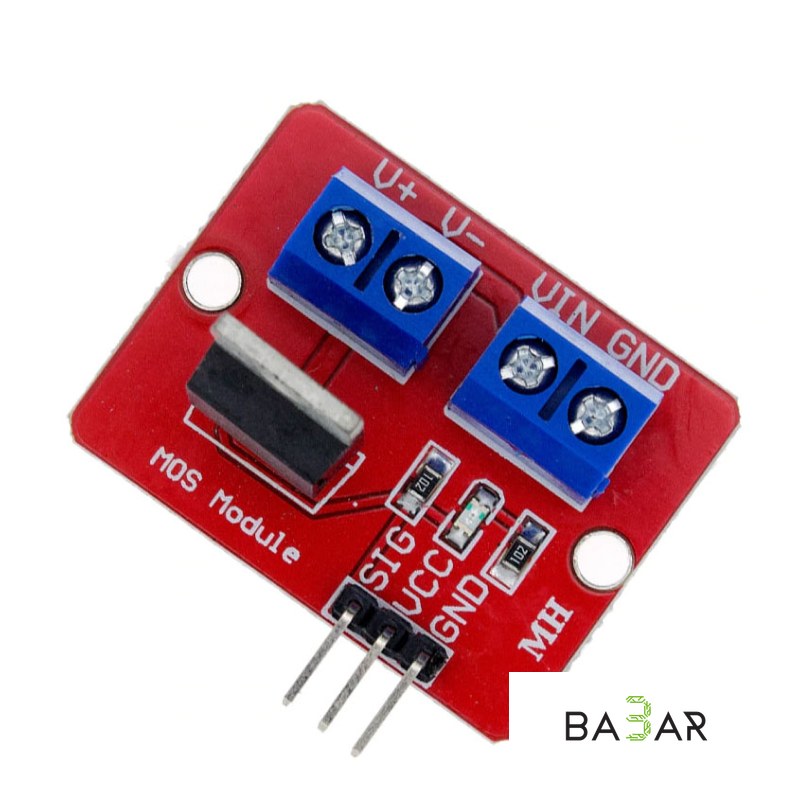

Модуль имеет три разъема для подключения к контроллеру, для подключения нагрузки и для подключения внешнего источника питания:
- штыревые контакты, обозначенные на плате модуля SIG, VCC и GND, используются для подключения к контроллеру;
- клеммы зажимы, обозначенные на плате модуля V+ и V-используются для подключения управляемых устройств или коммутируемых устройств;
- Клеммы зажимы, обозначенные на плате модуля VIN и GND, используются для подключения внешнего источника питания.
Для использования модуля необходимо подключить контроллер к контактам SIG и GND. При этом, если необходимо управлять перегрузкой, то к контакту SIG необходимо подключать выход ШИМ-контроллера. Если необходимо управлять коммутацией, то к контакту SIG необходимо подключать цифровой выход контроллера. Если на контакте SIG есть напряжение, горит красный светодиод. Контакт GND используется как общий вывод, контакт VCC не используется.
Далее к контактам модуля V+ и V – нужно подключить управляемое или коммутируемое устройство с максимальной мощностью 120 Вт. При подключении управляемого устройства следует соблюдать полярность.
Если устройство подключается к модулю управления нагрузкой, для него требуется внешнее питание. Внешнее питание подключается к контактам VIN и GND. Значение мощности внешнего блока питания подбирается в зависимости от потребности управляемого устройства. Максимальные выходные параметры внешнего блока питания могут быть 24 и 5 А постоянного тока.
Характеристики :

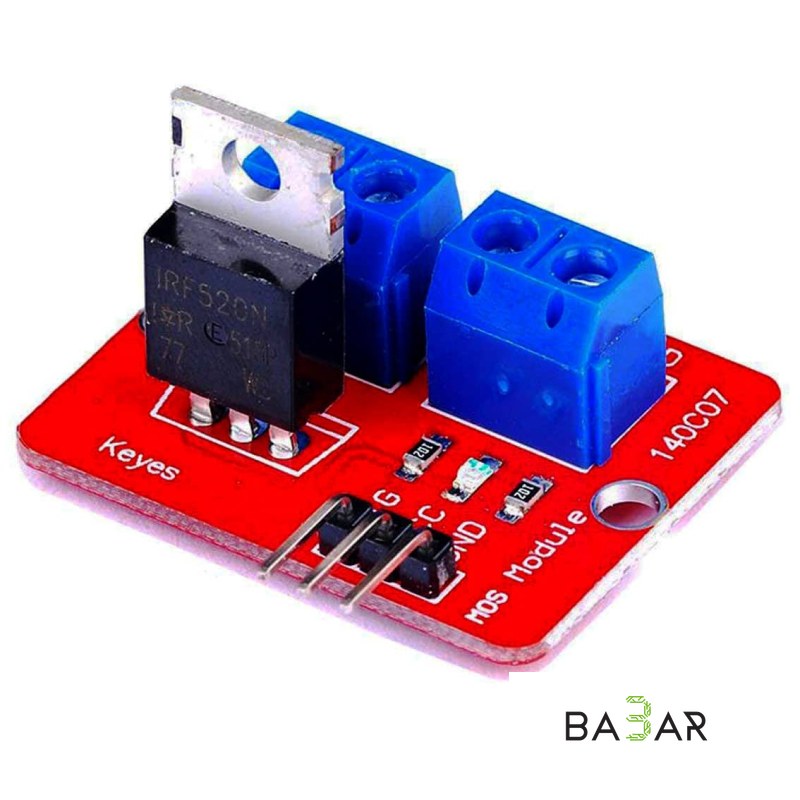

- Собран на полевом транзисторе: IRF520;
- Используется для: коммутации, управления нагрузкой;
- Управляющее напряжение: 5 – 20 В;
- Напряжение для управляемых устройств: 24 В;
- Максимальный ток для управляемых устройств: 5 А; (При коммутируемом токе больше 1А на транзистор нужно установить радиатор.)
- Максимальная коммутируемая мощность: 120 Вт;
Размер : 33*24*18 мм
Комплектация :
— Модуль IRF520 x 1
