Характеристики
Описание:

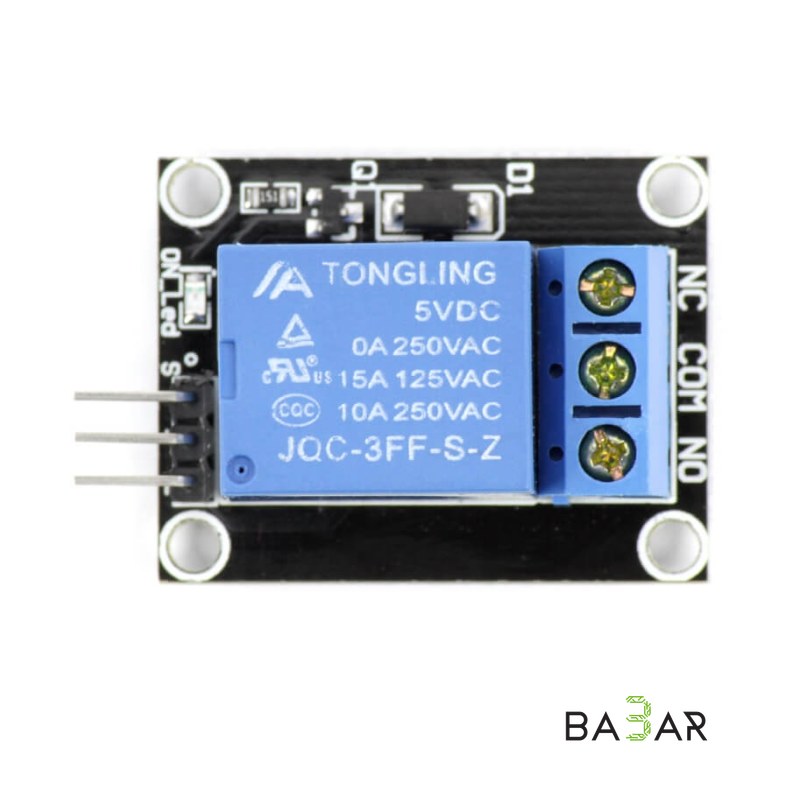

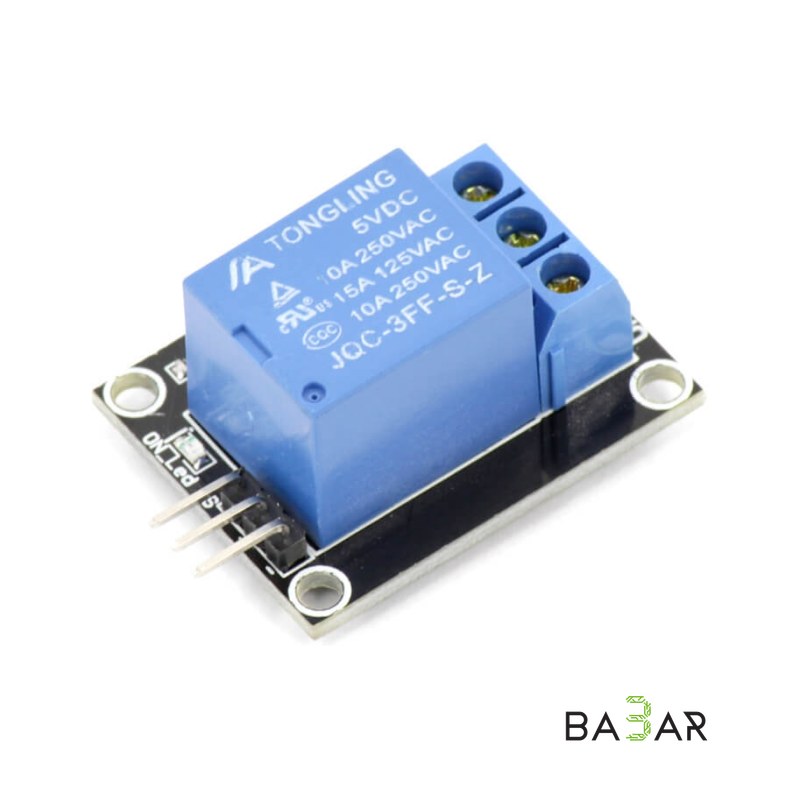

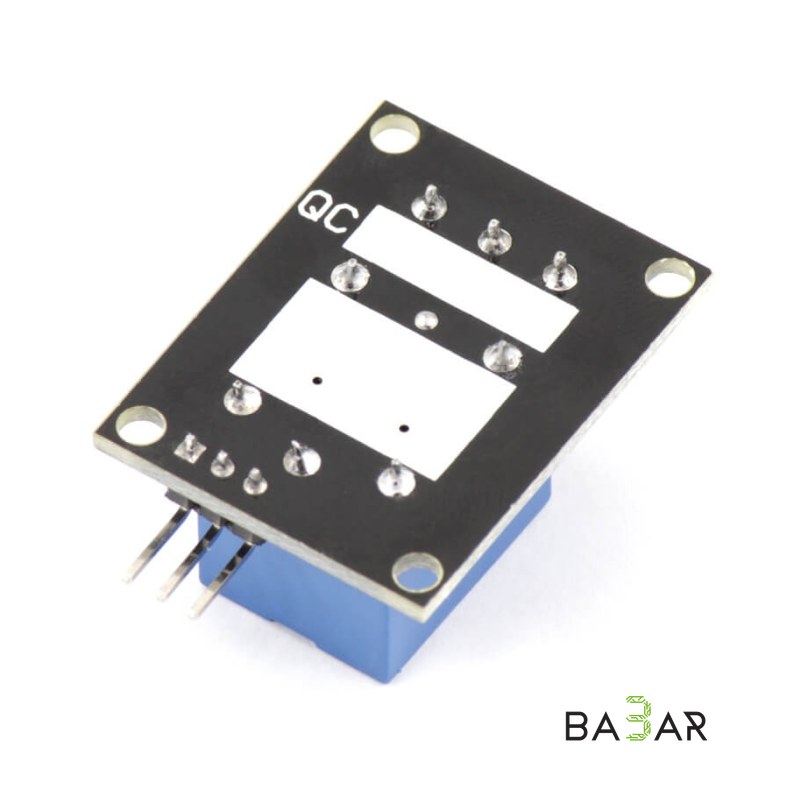

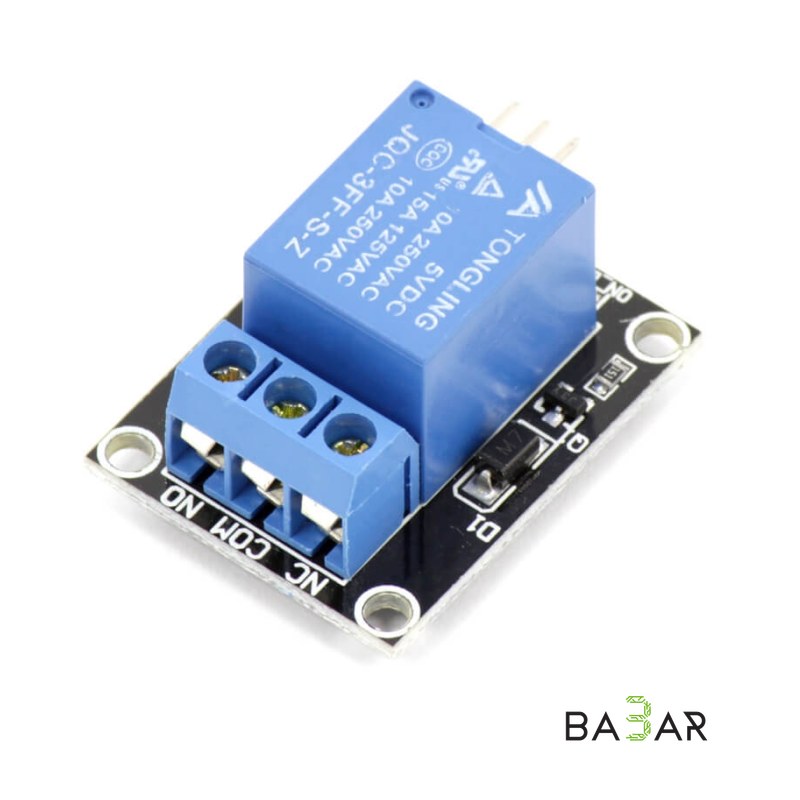

- Модель: KY-019 (Keyes SR1y)
- Питание модуля: 3.3-5 В
- Потребляемый ток: до 80 мА
- Управление: импульсное, логический уровень TTL — высокий / низкий
- Модель реле: JQC3FF-S-Z 5VDC
- Тип реле: электромеханическое
- Количество каналов: 1
- Коммутируемое напряжение: до 250 В переменное, до 30 В постоянное
- Продолжительный ток нагрузки: до 5А переменное напряжение, до 7А постоянное напряжение
- Пиковый кратковременный ток: 10 А
- Светодиодная индикация: срабатывание реле
- Разъёмы питания и управления: штырьевые контакты с шагом 2.54 мм
- Разъём коммутации внешней цепи: винтовые клеммы-терминалы
- Монтажные отверстия: 4 х 3 мм
- Габариты: 34.5 x 26.5 x 17 мм
- Вес: 15 гр
Питание и управление модулем
Электрическая схема модуля одноканального реле функционирует от произвольного источника стабилизированного постоянного напряжения +5В DC, потребляет малый ток до 80мА. Плата оснащена тремя штырьевыми контактами, предназначенными для питания и управления. К выводам VCC(плюс) и GND(общий) подключается источник напряжения, на контакт S (Signal) передаётся входной сигнал управления.
Компактная модель 1-канального реле KY-019 совместима с большинством существующих цифровых микроконтроллерных платформ с 3.3-вольтовой или 5-вольтовой логикой. В конструкции приложения узла автоматизированного управления внешней цепью, линии питания контроллера и релейного модуля должны быть объединены одним общим проводом GND. Входной сигнал управления режимами реле выражается цифровым импульсом высокого уровня (+5В, логическая единица), или сигналом низкого уровня (0В, логический ноль). Высокоуровневым сигналом на входном контакте S реле приводится в активное состояние, одновременно зажигается красный светодиодный индикатор. Входящим низкоуровневым сигналом реле возвращается в исходное (неактивное) состояние.
Схема простого подключения релейного модуля KY-019 к Ардуино-совместимому программируемому модулю NANO
