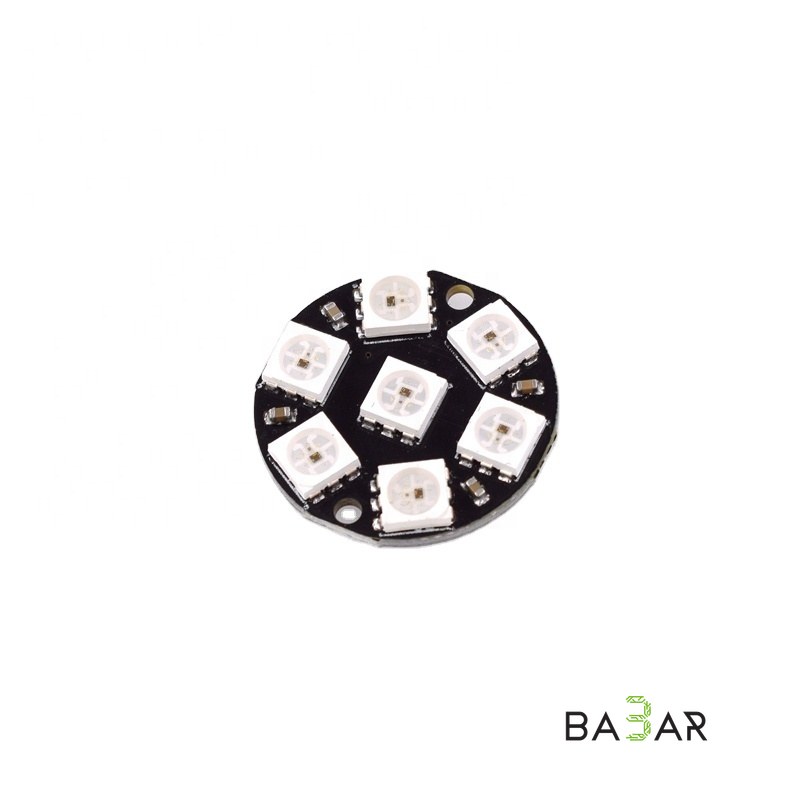

Модуль круглой RGB-подсветки HW-159 (7 × WS2812 5050)

# Модуль круглой RGB-подсветки HW-159 (7 × WS2812 5050)

Компактная плата светодиодной индикации HW-159, построенная на базе семи адресуемых полноцветных RGB-светодиодов типа WS2812 (форм-фактор 5050). Каждый светодиод содержит встроенный микроконтроллер управления, что позволяет индивидуально регулировать цвет и яркость каждого элемента, используя всего один цифровой сигнальный порт микроконтроллера.

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель | HW-159 |

| Тип светодиодов | WS2812 (5050 SMD RGB LED с интегрированным драйвером) |

| Количество светодиодов | 7 штук (расположены в виде круглого модуля / кольца) |

| Напряжение питания | DC 4.5V – 5.5V |

| Интерфейс управления | Однопроводная цифровая шина (Data In / Data Out) |

| Цветовая палитра | 24-бит (16.7 млн цветов на каждый светодиод, 256 уровней яркости) |

| Защита | Встроенная защита от переполюсовки питания (интегрирована в чип светодиода) |

| Подключение | Штыревые контакты (VCC, GND, DIN, DOUT) |

| Диаметр платы | ~ 23 мм (компактный круглый форм-фактор) |

### Ключевые особенности

• Адресация каждого пикселя: Благодаря чипам WS2812 можно выстраивать сложные световые эффекты, бегущие огни, индикаторы уровня или анимации на одном маленьком модуле.
• Каскадирование (подключение в цепочку): Наличие выводов данных `DIN` и `DOUT` позволяет объединять несколько таких плат или других адресных лент/модулей в единую последовательную цепь.
• Простота программной поддержки: Полная совместимость с популярными библиотеками для Arduino и микроконтроллеров (например, `FastLED` и `Adafruit_NeoPixel`).
• Низкое энергопотребление в режиме покоя: При отключенной или минимальной подсветке модуль потребляет минимум тока, а при максимальной белой засветке всех 7 диодов требует до ~350–400 мА.

### Применение

• Визуальная индикация режимов работы устройств, статусов ошибок и питания.
• Декоративная подсветка в робототехнических корпусах, мини-моделях и дронах.
• Интерактивные светильники, индикаторы уровня звука (VU-meter) и арт-объекты.
• Учебные и экспериментальные проекты на базе Arduino, ESP32, STM32 и Raspberry Pi.

---
