Модуль ESP32-C6-Touch-LCD-1.47 (1.47" Сенсорный IPS дисплей, Wi-Fi 6, BLE 5, Zigbee/Thread)

# Модуль ESP32-C6-Touch-LCD-1.47 (1.47" Сенсорный IPS дисплей, Wi-Fi 6, BLE 5, Zigbee/Thread)

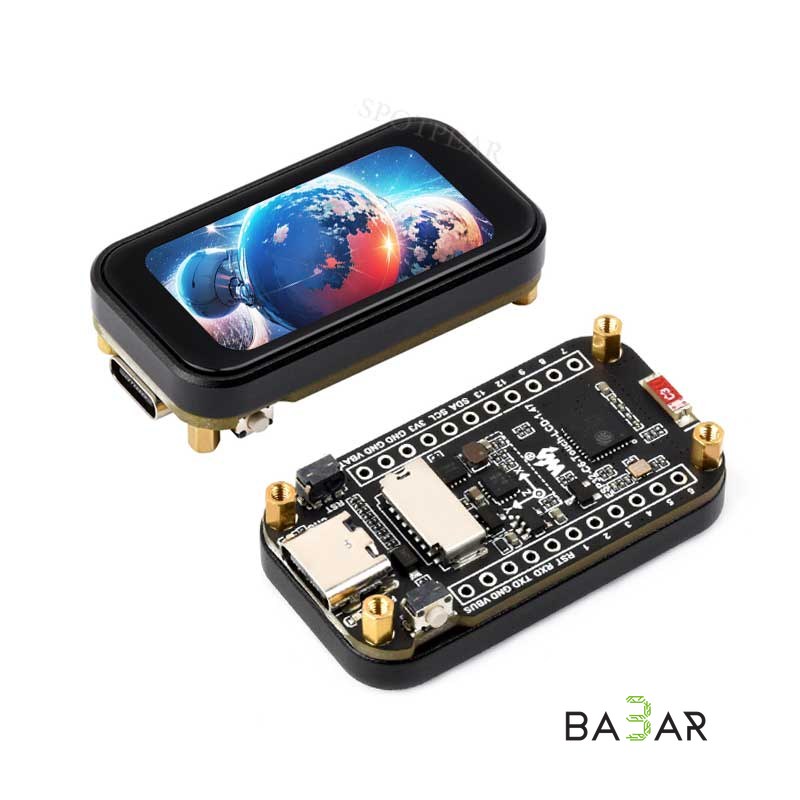

Высокоинтегрированная микроконтроллерная плата на базе чипа ESP32-C6FH4 от Waveshare, оснащенная цветным 1.47-дюймовым IPS-дисплеем с разрешением 172×320 пикселей и емкостным сенсорным экраном.

Благодаря поддержке современных беспроводных протоколов (Wi-Fi 6, Bluetooth 5 LE, Zigbee 3.0 и Thread/Matter) и компактному форм-фактору, модуль является готовым решением для создания умных часов, компактных HMI-панелей управления, контроллеров умного дома и портативных IoT-устройств.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Основной микроконтроллер | ESP32-C6FH4 (32-разрядный одноядерный RISC-V процессором до 160 МГц) |

| Память | 512 КБ SRAM + 4 МБ Flash |

| Беспроводные интерфейсы | 2.4 GHz Wi-Fi 6 (802.11 ax/b/g/n), Bluetooth 5 (LE), Zigbee 3.0, Thread (802.15.4 / Matter) |

| Дисплей | 1.47" IPS LCD (172 × 320 пикселей, 262K цветов) |

| Драйвер дисплея / Интерфейс | ST7789V2 (шинопровод SPI) |

| Сенсорный экран | Емкостный (Capacitive Touch Screen) |

| Драйвер сенсора / Интерфейс | CST816S (шинопровод I2C) |

| Разъем подключения и прошивки | Type-C (USB 2.0 Full-Speed) |

| Питание и зарядка | Встроенный контроллер заряда Li-Ion / Li-Po аккумуляторов (разъем MX1.25) |

| Периферийные интерфейсы | Выведенные контакты GPIO, SPI, I2C, UART, ADC, PWM |

| Дополнительно | Встроенная керамическая антенна, кнопка BOOT, кнопка RESET |

| Габариты платы | ~18 × 42 мм (узкий прямоугольный профиль) |

| Вес | ~12–15 г |

---

### Ключевые преимущества для SEO и карточки товара

• Универсальный протокол Matter / Zigbee / Wi-Fi 6: Поддержка стандарта IEEE 802.15.4 (Zigbee / Thread) позволяет интегрировать плату в экосистемы умного дома (Home Assistant, Apple Home, Google Home) в качестве оконечного устройства или Matter-узла.
• Яркий IPS-дисплей с емкостным сенсором: Четкое изображение с широкими углами обзора ($172\times320$) и отзывчивый емкостный тачскрин на контроллере CST816S дают возможность верстать полноценные графические интерфейсы (LVGL).
• Встроенный менеджер заряда аккумулятора: Наличие разъема для подключения Li-Po батареи и схемы зарядки превращает модуль в портативное автономное устройство без использования внешних плат защиты.
• Поддержка современным ПО: Полная совместимость с ESP-IDF, Arduino IDE, MicroPython и популярной графической библиотекой LVGL.

---

### Назначение контактов и шины (Pinout)

• Интерфейс дисплея (ST7789V2): Подключен по высокоскоростной шине SPI (CS, DC, SCLK, MOSI, RST, BL — управление подсветкой).
• Интерфейс тачскрина (CST816S): Работает по шине I2C (SDA, SCL, INT, RST).
• Питание: Разъем Type-C для прошивки и питания + двухконтактный разъем MX1.25 для подключения литиевого аккумулятора (3.7V).

---

### Особенности разработки и программирования

1. Графический интерфейс (LVGL)

Разрешение $172\times320$ отлично адаптировано под встроенный фреймворк LVGL. Для быстрого старта рекомендуются готовые примеры от Waveshare на базе Arduino IDE / ESP-IDF.

2. Перевод в режим прошивки (BOOT)

Плата оснащена встроенным USB-Serial конвертером. В большинстве случаев автозагрузчик срабатывает автоматически при прошивке через Type-C, но при необходимости войти в режим загрузчика вручную удерживайте кнопку `BOOT` при нажатии `RESET`.

---

### Область применения

• Интерфейсы Умного Дома (HMI): Компактные настенные или настольные пульты управления освещением, климатом и сценариями через Zigbee / Matter / Wi-Fi.
• Носимая электроника: Умные браслеты, мини-часы, фитнес-трекеры и портативные медицинские индикаторы.
• Приборостроение и IoT: Компактные информационные дисплеи с сенсорным вводом для отображения показаний датчиков, сетевого статуса и графиков.
