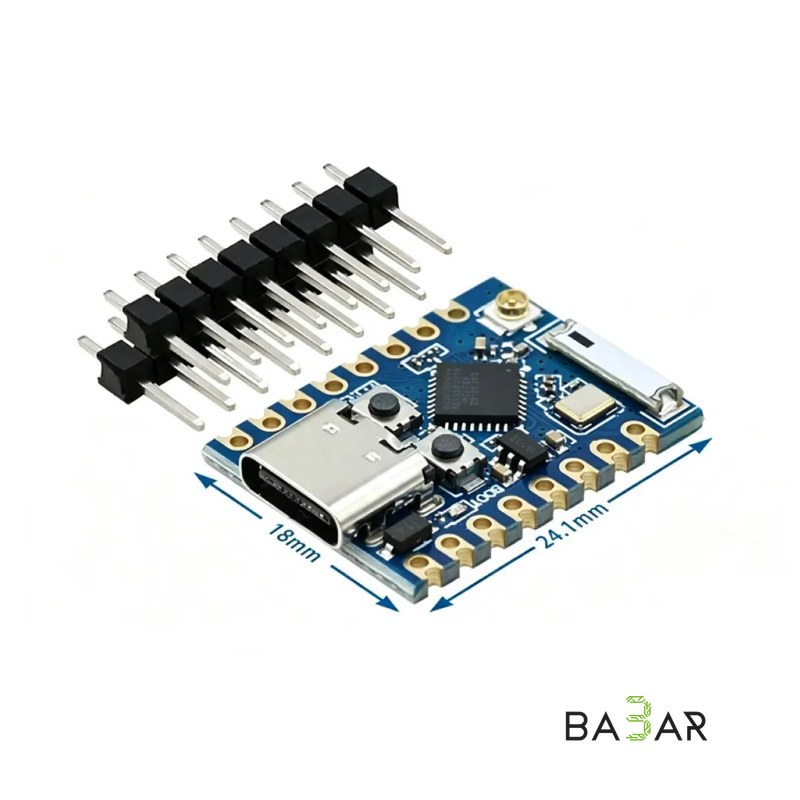

# Миниатюрная плата разработки ESP32-C3 Super Mini (Pro Mini / Nano форм-фактор)

ESP32-C3 Super Mini (часто сопоставляемая по форм-фактору с классическими платами Arduino Pro Mini или Nano) — это ультракомпактная и производительная отладочная плата, построенная на базе современного одноядерного 32-битного микроконтроллера Espressif ESP32-C3 с архитектурой RISC-V. Благодаря своим миниатюрным размерам и встроенной поддержке беспроводных интерфейсов плата идеально подходит для проектов в сфере интернета вещей (IoT), носимой электроники и беспрепятственной интеграции в компактные корпуса.

---

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Микроконтроллер | Espressif ESP32-C3 (одноядерный RISC-V 32-bit) |

| Тактовая частота процессора | До 160 МГц |

| Беспроводная связь | Wi-Fi 802.11 b/g/n (2.4 ГГц) + Bluetooth 5.0 LE |

| Память Flash | 4 МБ (набортная SPI Flash) |

| Память SRAM / ROM | 400 КБ SRAM / 384 КБ ROM |

| Доступные линии GPIO | 11–13 программируемых выводов (в зависимости от ревизии) |

| Интерфейсы периферии | ADC (аналоговые входы), PWM (ШИМ), UART, I2C, SPI, I2S |

| Разъем подключения / питания | USB Type-C (с поддержкой нативного USB CDC) |

| Рабочее напряжение логики | 3.3 В (толерантность входов уточняйте по даташиту, питание GPIO строго 3.3V) |

| Напряжение питания (Вход) | 5 В (через USB или пин 5V) / 3.3 В (напрямую на пин 3V3) |

| Ток в режиме глубокого сна (Deep Sleep) | ~ 43 мкА |

| Габариты платы | ~ 22.5 × 18 мм |

---

## Особенности компоновки и выводов

• Форм-фактор Super Mini: Плата оснащена двумя рядами штыревых контактов с шагом 2.54 мм, что позволяет легко устанавливать ее в макетные платы (breadboard) или распаивать на кастомные печатные платы.
• Встроенная антенна: На краю платы размещена компактная SMD PCB-антенна для надежного приема Wi-Fi и Bluetooth сигнала.
• Кнопки управления: На плате распаяны две миниатюрные кнопки — RESET (аппаратный сброс) и BOOT (принудительный перевод в режим прошивки/загрузчика).
• Встроенный светодиод: На многих ревизиях синий светодиод статуса подключен к выводу GPIO 8 (работает по инвертированной логике: `LOW` — горит, `HIGH` — выключен).

---

## Рекомендации по использованию выводов (Strapping Pins)

При проектировании устройств учитывайте особенности выводов аппаратной конфигурации (strapping pins), которые опросят состояние при старте микроконтроллера:

• GPIO 2, GPIO 8, GPIO 9 участвуют в определении режима загрузки. Использование их под внешнюю нагрузку, которая подтягивает линии к неправильному уровню при старте, может привести к сбоям запуска платки.
• Кнопка *BOOT* аппаратно завязана на GPIO 9.

---

## Применение

• Разработка беспроводных датчиков умного дома (отправка данных по Wi-Fi / MQTT / HTTP).
• Создание Bluetooth LE маячков, пультов и шлюзов управления.
• Компактные робототехнические модули и узлы телеметрии.
• Замена устаревших плат на базе ESP8266 в проектах, требующих меньшего энергопотребления и современных интерфейсов.
