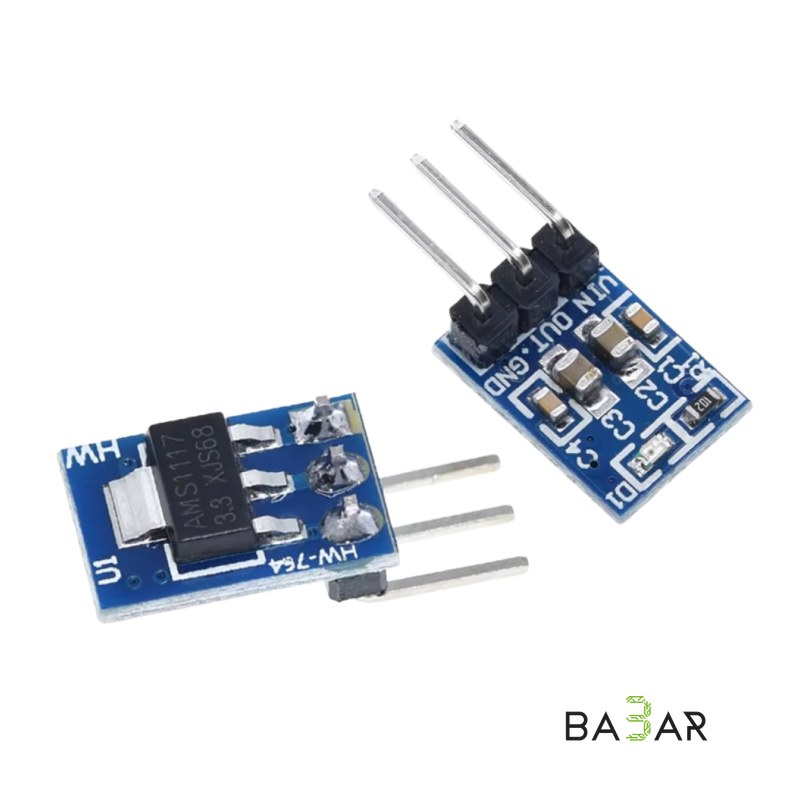

Модуль линейного стабилизатора напряжения AMS1117-3.3V (HW-764)

Компактный понижающий модуль линейного стабилизатора с малым падением напряжения (LDO) на базе микросхемы AMS1117-3.3. Модуль предназначен для преобразования постоянного напряжения в диапазоне от 4.5 В до 12 В в фиксированное высокостабилизированное напряжение 3.3 В с током нагрузки до 800 мА. На плате установлены сглаживающие фильтрующие конденсаторы, светодиодный индикатор питания и стандартные штыревые разъемы (PLS) с шагом 2.54 мм, что делает его идеальным для быстрого макетирования и питания чувствительной 3.3-вольтовой микроэлектроники.

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель модуля | HW-764 (AMS1117-3.3) |

| Тип регулятора | Линейный с малым падением напряжения (LDO) |

| Входное напряжение (VIN) | DC 4.5V – 12V (оптимально 5V) |

| Выходное напряжение (OUT) | DC 3.3V (±1%) |

| Максимальный выходной ток | 800 mA (в зависимости от падения напряжения) |

| Падение напряжения (Dropout) | ~ 1.1V при токе 800 mA |

| Индикация | Красный светодиод питания (D1) |

| Соединительный разъем | 3-контактный PLS-разъем (GND, OUT, VIN), шаг 2.54 мм |

| Защита | Ограничение по току и встроенная тепловая защита |

| Габариты | ~ 25 × 11 × 3 мм |

### Ключевые особенности

• Миниатюрный размер и удобный пинаут: Благодаря шагу контактов 2.54 мм модуль легко устанавливается непосредственно в беспаечную макетную плату (Breadboard).
• Встроенная фильтрация: На плате разведены входные и выходные фильтрующие керамические конденсаторы, обеспечивающие низкий уровень пульсаций и помех по питанию.
• Индикатор активности: Светодиод на лицевой стороне информирует о наличии входного напряжения на модуле.
• Низкая стоимость и надежность: Стандартное проверенное решение для перехода с шины 5V на 3.3V без необходимости проектирования собственной обвязки.

### Применение

• Согласование уровней питания для 3.3-вольтовых модулей (ESP8266, ESP32, nRF24L01, OLED-дисплеи, датчики).
• Питание микроконтроллерных плат и датчиков от 5V линии USB или внешнего блока питания.
• Применение в DIY-проектах на Arduino для питания слаботочных периферийных устройств.
• Прототипирование и быстрый монтаж на макетных платах.

---
