# Модуль операционного усилителя LM358 (с регулировкой коэффициента усиления)

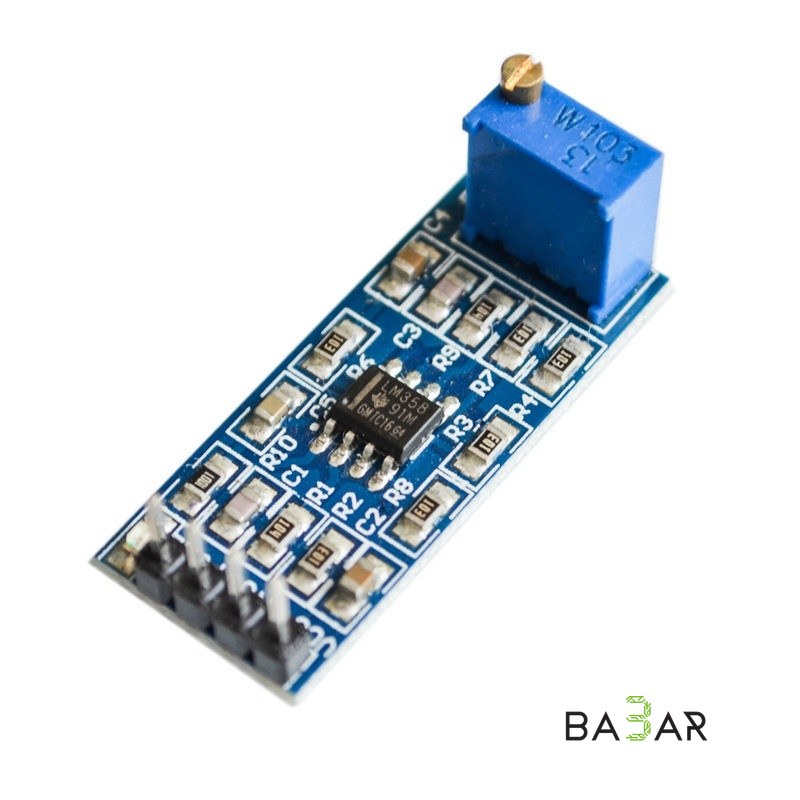

Модуль на базе двухканального операционного усилителя LM358 предназначен для усиления слабых аналоговых сигналов с датчиков, микрофонов и измерительных приборов до уровней, считываемых АЦП микроконтроллеров (Arduino, ESP32, STM32). Плата оснащена встроенным подстроечным потенциометром, позволяющим плавно регулировать коэффициент усиления (Gain) в диапазоне от 1 до 100 раз, а также светодиодным индикатором питания.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Основная микросхема | LM358 (Dual Operational Amplifier) |

| Напряжение питания (VCC) | 3.0 – 30.0 В DC |

| Ток потребления (в режиме покоя) | до 2.0 мА (практически не зависит от напряжения питания) |

| Коэффициент усиления по напряжению DC | до 100 дБ (на плате регулируется потенциометром 1x–100x) |

| Полоса пропускания (Gain Bandwidth) | 1.1 МГц (с термокомпенсацией) |

| Входной ток смещения | 20 нА (с термокомпенсацией) |

| Входное напряжение смещения | 2 мВ |

| Размах выходного напряжения | от 0 В до (VCC - 1.5 В) |

| Индикация работы | Встроенный светодиод питания (Power LED) |

| Габариты платы | 33 × 14 мм |

---

### Назначение контактов (Pinout)

• VCC: Плюсовой контакт питания (3 – 30 В DC).
• GND: Общий провод (земля).
• IN (IN+ / IN-): Вход слабого аналогового сигнала с датчика.
• OUT: Усиленный аналоговый выходной сигнал (подключается к аналоговому входу АЦП МК).

---

### Область применения

• Усиление сигналов датчиков: Масштабирование слабых сигналов от пьезодатчиков, фоторезисторов, тензодатчиков, микрофонов и термопар.
• Аналоговая фильтрация и обработка: Построение активных фильтров НЧ/ВЧ, компрессоров сигнала и сумматоров.
• Сравнительные схемы (компараторы): Построение пороговых схем контроля напряжения и автоматики в DIY-проектах на Arduino и ESP32.
• Звукосниматели и аудио: Предварительное усиление слабых звуковых сигналов перед подачей на вход УНЧ.

---

### Преимущества

1. Широкий диапазон питания (3–30 В)

Безопасно работает как от низковольтной логики 3.3 В / 5 В, так и от промышленных и автомобильных сетей 12 В / 24 В.

2. Удобная регулировка подстроечником

Позволяет точной настройкой потенциометра задать необходимый уровень усиления прямо на плате без подбора SMD-резисторов.

3. Низкое энергопотребление

Потребление до 2 мА делает модуль отличным выбором для автономных устройств с батарейным питанием.

4. Высокая стабильность

Термокомпенсированные характеристики гарантируют стабильную работу схемы при изменениях температуры окружающей среды.
