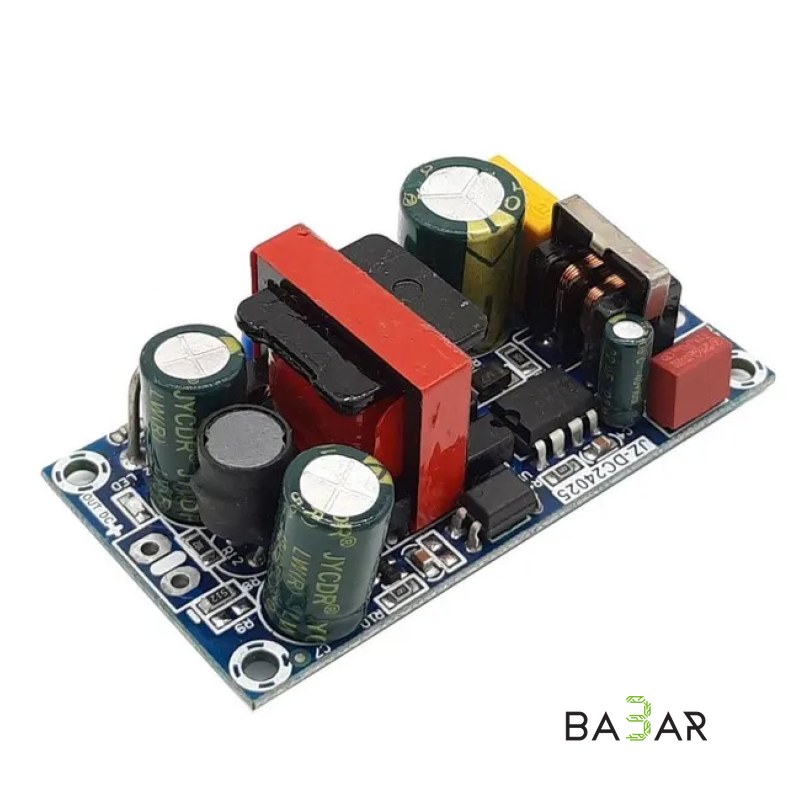

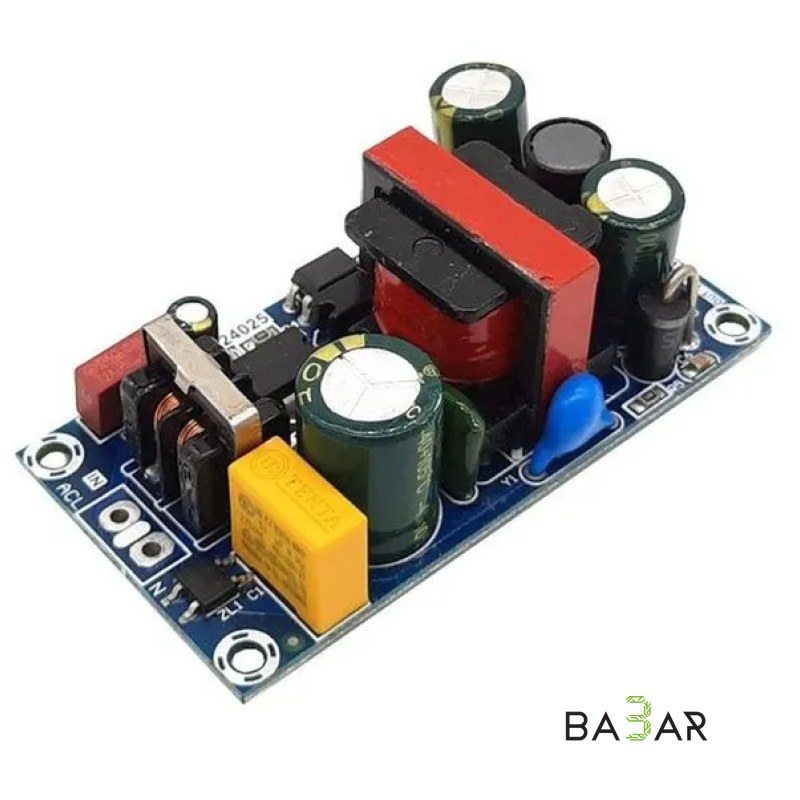

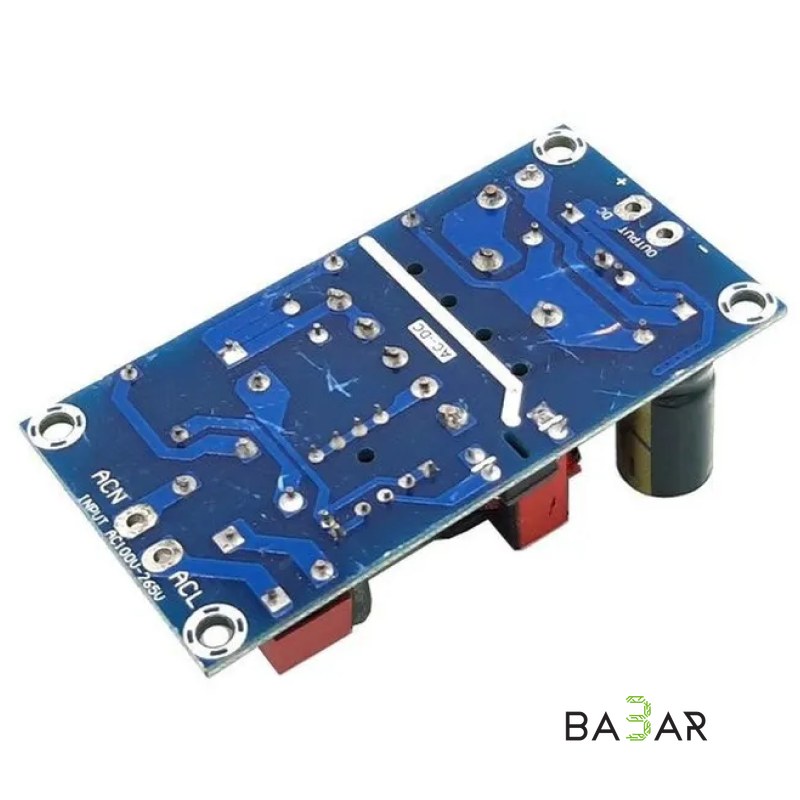

Модуль питания AC-DC 220V в 12V 2A (JZ-DC24025)

Компактный встраиваемый импульсный сетевой источник питания JZ-DC24025, предназначенный для преобразования переменного напряжения высоковольтной сети (85–265 В AC) в изолированное постоянное стабилизированное напряжение 12 В с током нагрузки до 2 А (пиковая мощность до 24 Вт). Модуль выполнена по схеме обратноходового преобразователя (Flyback) с встроенным фильтром помех (EMI), термистором и полной гальванической развязкой между первичной и вторичной цепями, что гарантирует высокий уровень безопасности и стабильность работы подключаемого оборудования.

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель плата | JZ-DC24025 |

| Тип преобразователя | Импульсный сетевой AC-DC (Flyback) |

| Входное напряжение | AC 85V – 265V (50/60 Гц) или DC 100V – 370V |

| Выходное напряжение | DC 12V (стабилизированное) |

| Выходной ток | 2A (номинальный долговременный) / 2.5A (пиковый) |

| Выходная мощность | 24 Вт (максимальная до 30 Вт) |

| Пульсации и шумы | < 80 mVp-p |

| КПД | до 87% |

| Гальваническая развязка | Есть (высоковольтный трансформатор + оптопара) |

| Встроенная защита | От короткого замыкания (перезапуск), перегрузки по току, перегрева |

| Тип монтажа | Встраиваемый (контактные площадки под пайку IN/OUT) |

| Габариты | ~ 68 × 30 × 20 мм |

### Ключевые особенности

• Встроенная сетевая фильтрация: На плате установлен входной синфазный дроссель, помехоподавляющий X-конденсатор и предохранительный термистор, обеспечивающие низкий уровень пульсаций на выходе и защиту от импульсных помех сети.
• Стабильные 12V 2A при компактном размере: Оптимальная компоновка элементов позволяет получать честную выходную мощность 24 Вт без необходимости монтажа громоздких внешних радиаторов.
• Широкий диапазон входных напряжений: Гарантирует надежный запуск и работу при сильных просадках и скачках бытового сетевого напряжения.
• Полная гальваническая развязка: Обратная связь на базе оптрона изолирует низковольтную электронику от опасного потенциала сети 220 В.

### Применение

• Встраиваемые блоки питания для систем «Умный дом», контроллеров, релейных модулей и автоматики.
• Питание светодиодных (LED) лент 12V, светильников и декоративной подсветки.
• Источник питания для электромеханических замков, систем контроля доступа (СКУД) и домофонии.
• Питание плат управления Arduino, ESP32, STM32 через внешний DC-DC понижающий модуль или прямым вводом 12V на периферию.

---
