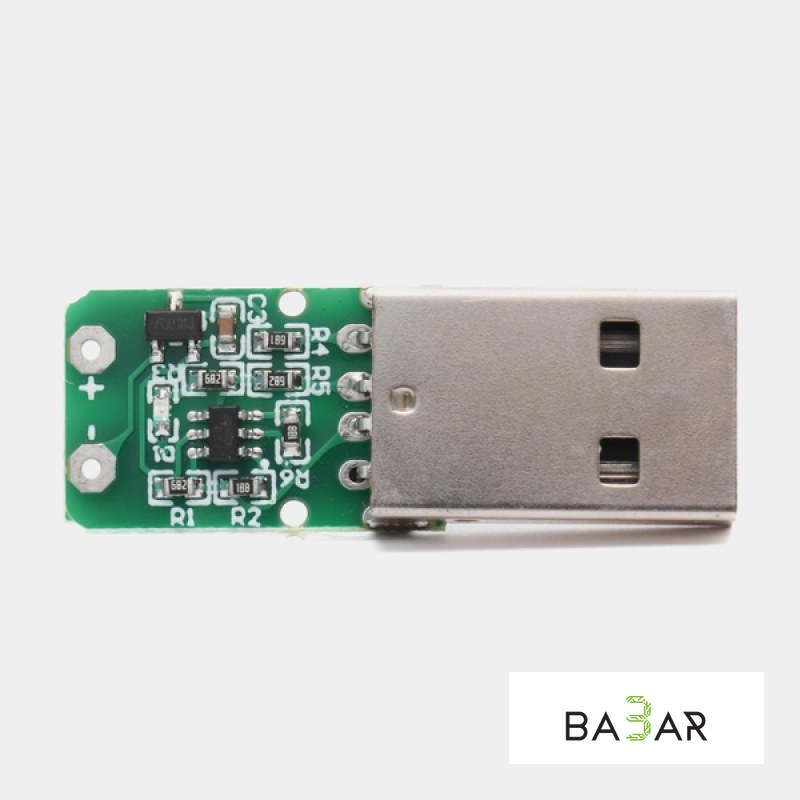

Триггерная плата QC2.0/QC3.0 (USB Male, фиксированный выход 5V)

Миниатюрный планарный триггер быстрой зарядки (QC Decoy Board) с разъемом USB Type-A (папа), предназначенный для автоматической инициализации протоколов Qualcomm Quick Charge 2.0 / 3.0. Плата эмулирует присутствие совместимого устройства (смартфона) и "запрашивает" у зарядного устройства или Power Bank фиксированное напряжение 5 В с выдачей максимального поддерживаемого источником тока (до 3 А). Модуль выводит силовое питание на контактные площадки под пайку (+ / -), позволяя использовать стандартные сетевые адаптеры QC для питания DIY-устройств и микроконтроллеров.

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель / Совместимость | BMHM / QC2.0, QC3.0 |

| Поддерживаемые протоколы | Qualcomm Quick Charge 2.0 / 3.0 |

| Входной интерфейс | Разъем USB Type-A (Male / Папа) |

| Выходное напряжение | DC 5.0V (фиксированное) |

| Максимальный выходной ток | до 3A (зависит от характеристик зарядного устройства) |

| Выходной интерфейс | Контактные площадки под пайку (+ / -) |

| Потребление самого триггера | < 1 mA |

| Монтаж | Планарная пайка провода или разъема |

| Защита | Сквозная от источника питания |

| Габариты | ~ 30 × 12 × 5 мм |

### Ключевые особенности

• Автоматическая инициализация QC: Плата самостоятельно производит рукопожатие (handshake) по линиям D+ / D- с зарядным блоком, принудительно переключая его в фиксированный режим 5V.
• Отказ от тонких кабелей: Прямой вывод питания на контактные площадки под пайку позволяет запаять силовые провода любого сечения, исключая просадки напряжения, характерные для дешевых USB-кабелей.
• Ультракомпактные размеры: Модуль легко интегрируется внутрь корпусов приборов, термоусадочные трубки или кабель-каналы.
• Универсальность привязки: Превращает любой зарядный блок или PowerBank с поддержкой QC в стабильный 5V источник питания с высоким током нагрузки.

### Применение

• Питание одноплатных компьютеров (Raspberry Pi, Orange Pi) и мощных микроконтроллерных сборок (ESP32, STM32) от адаптеров быстрой зарядки.
• DIY-источники питания для светодиодных лент 5V, мини-паяльников, роутеров и сетевого оборудования.
• Изготовление кастомных кабелей питания повышенной мощности без потерь на линиях передачи данных.
• Тестирование и проверка зарядных устройств и Power Bank под нагрузкой.

---
