Модуль приемопередатчика Bluetooth 4.0 BLE HM-10 (на базе CC2541, UART, 3.3–5 В)

# Модуль приемопередатчика Bluetooth 4.0 BLE HM-10 (на базе CC2541, UART, 3.3–5 В)

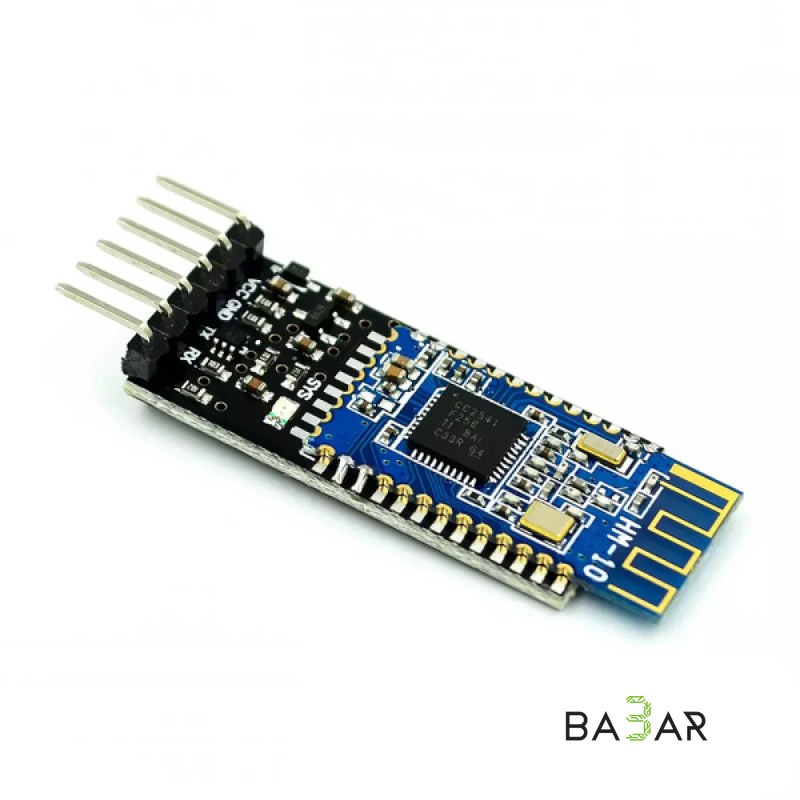

Модуль HM-10 на базе чипа Texas Instruments CC2541 представляет собой беспроводной трансивер стандарта Bluetooth 4.0 Low Energy (BLE). Модуль предназначен для организации последовательного беспроводного канала связи (профиль UART / SPP-over-BLE) между микроконтроллерами (Arduino, STM32, ESP32) и мобильными устройствами на базе iOS (iPhone/iPad) и Android. Главным преимуществом стандарта BLE является ультранизкое энергопотребление и поддержка прямых подключений без необходимости прохождения громоздкого сопряжения (pairing) в настройках ОС.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Основной чип | Texas Instruments CC2541 (со встроенным 8051 ядром) |

| Протокол связи | Bluetooth 4.0 BLE (Bluetooth Low Energy) |

| Интерфейс подключения | UART (Serial TTL) |

| Память | 256 КБ Flash |

| Рабочая частота | 2.4 ГГц ISM-диапазон |

| Скорость передачи (по умолчанию) | 9600 бод (настраивается AT-командами от 1200 до 230400 бод) |

| Напряжение питания ($V_{CC}$) | 3.6 – 6.0 В DC (на отладочной плате с LDO-стабилизатором) |

| Логический уровень (I/O) | 3.3 В TTL (при подключении к 5V Arduino рекомендуется делитель на RX) |

| Ток потребления | ~8.5 мА (в режиме передачи) / 50–400 мкА (в режиме сна) |

| Совместимость с мобильными ОС | iOS и Android |

| Габариты модуля | 26.9 × 13.0 × 2.2 мм |

---

### Назначение контактов (Pinout)

• VCC: Питание модуля (+3.6 В – +6.0 В DC).
• GND: Общий провод (земля).
• TXD: Выход передатчика UART (логика 3.3 В; подключается к пину RX микроконтроллера).
• RXD: Вход приемника UART (логика 3.3 В; подключается к пину TX микроконтроллера через делитель напряжения при 5V логике).
• STATE / LED: Выход состояния соединения (HIGH при активном подключении к смартфону).
• BRK / KEY / EN: Пин управления режимом сна и разрыва соединения.

> Важно по подключению к 5V Arduino: Вход `RXD` модуля расчитан на логику 3.3 В. При работе с 5V платами (Arduino Uno / Mega) рекомендуется устанавливать резистивный делитель напряжения (например, 1 кОм и 2 кОм) на линию `TX(Arduino) ➔ RXD(HM-10)`.

---

### Работа с AT-командами

Настройка параметров модуля выполняется через последовательный порт, когда модуль не подключен к смартфону.

• Тест связи: Отправьте `AT` ➔ Ответ: `OK`
• Смена имени: `AT+NAMEmyDevice` ➔ Ответ: `OK+Set:myDevice`
• Смена пароля (PIN): `AT+PIN123456` ➔ Ответ: `OK+Set:123456`
• Проверка MAC-адреса: `AT+ADDR?`
• Смена скорости Baudrate: `AT+BAUD0` (9600), `AT+BAUD4` (115200)

---

### Область применения

• Связь со смартфонами на iOS и Android: Создание беспроводных пультов управления и мониторов данных для мобильных приложений (Blynk, LightBlue, Serial Bluetooth Terminal).
• Батарейные IoT-устройства: Беспроводные датчики температуры, давления и влажности с длительным сроком службы от одного заряда.
• Управление робототехникой: Дистанционное управление роботами и машинами со смартфона.
• Программирование и отладка: Беспроводная передача телеметрии с контроллеров на ПК или планшет.

---

### Преимущества

1. Полная поддержка iOS (Apple)

В отличие от устаревших модулей Bluetooth 2.0 (HC-05/HC-06), HM-10 не требует наличия сертификации MFi и работает с iPhone "из коробки".

2. Сверхнизкое энергопотребление (BLE)

Подходит для встраивания в автономные приборы с батарейным питанием.

3. Гибкая настройка через AT-команды

Позволяет легко меня режим работы (Master/Slave), мощность передатчика и интервалы подключения.

4. Стандартный интерфейс UART

Простая интеграция с любой отладочной платой с помощью библиотек `SoftwareSerial` или аппаратных UART-портов.
