# PD QC AFC триггер быстрой зарядки Type-C до 65W

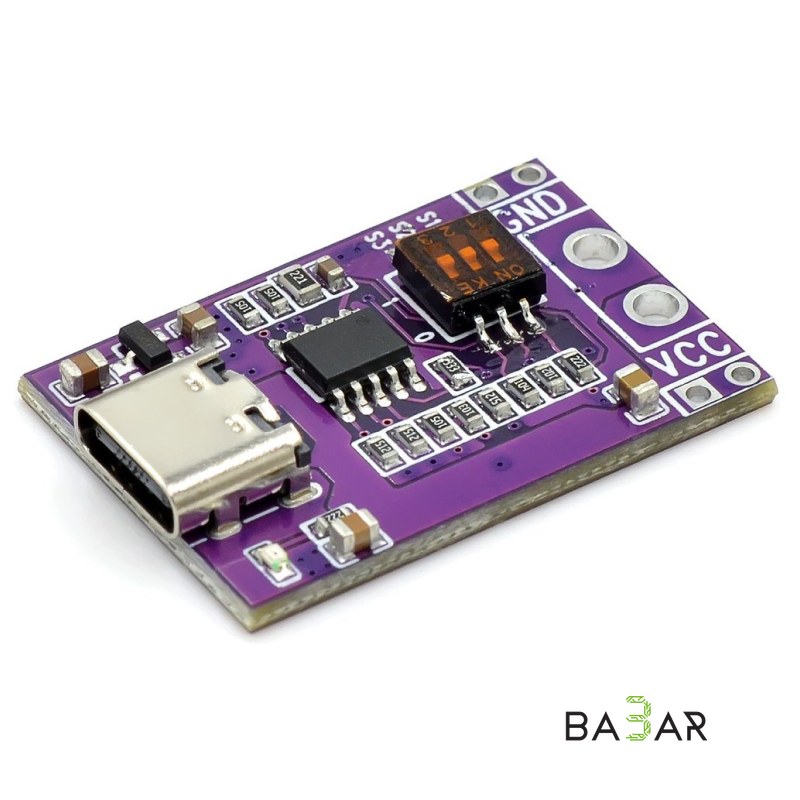

Триггер быстрой зарядки PD QC AFC Type-C to DC для получения повышенного напряжения от зарядного устройства с поддержкой протоколов быстрой зарядки. Позволяет запросить у блока питания или пауэрбанка нужное напряжение вместо стандартных 5В, что удобно для питания проектов на Arduino ESP32 и другой электроники от USB Type-C зарядки.

### Выбор напряжения DIP-переключателем

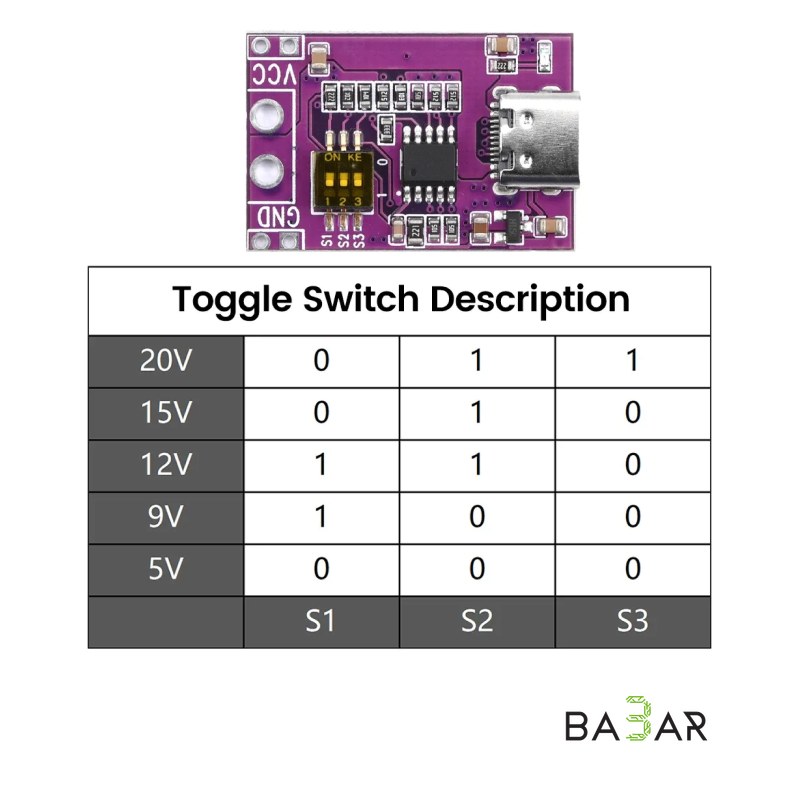

Напряжение на выходе задаётся DIP-переключателем на плате — комбинацией нескольких битов (переключателей) в положении ON/OFF пользователь выбирает одно из доступных напряжений: 5В, 9В, 12В, 15В или 20В. Таблица соответствия комбинаций переключателей конкретным напряжениям обычно нанесена прямо на плате рядом с DIP-переключателем. Важно: одновременно выдаётся только одно выбранное напряжение, переключение происходит вручную сменой положения битов, а не автоматически.

### Поддержка протоколов PD QC AFC

Модуль запрашивает у источника питания протокол быстрой зарядки — Power Delivery (PD), Quick Charge (QC) или Adaptive Fast Charging (AFC) — эмулируя подключение смартфона или другого устройства с поддержкой быстрой зарядки, и получает выставленное DIP-переключателем напряжение.

### Выход DC для питания устройств

На выходе модуль выдаёт постоянное напряжение через DC разъём или контактные площадки, что позволяет использовать связку USB Type-C зарядка плюс триггер как компактный источник питания для проектов, паяльников, вентиляторов, светодиодных лент и другой техники.

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Тип устройства | Триггер быстрой зарядки PD QC AFC to DC |

| Входной разъём | USB Type-C |

| Поддерживаемые протоколы | PD (Power Delivery), QC (Quick Charge), AFC (Adaptive Fast Charging) |

| Доступные напряжения | 5В / 9В / 12В / 15В / 20В |

| Способ выбора напряжения | DIP-переключатель (комбинация битов на плате) |

| Одновременный выход | Одно выбранное напряжение |

| Максимальная мощность | до 65W |

| Выходной разъём | DC либо контактные площадки |

## Применение

• Питание проектов на Arduino, ESP32, ESP8266 от USB Type-C зарядки повышенным напряжением
• Быстрая зарядка аккумуляторов и Power Bank через триггер
• Питание паяльников, светодиодных лент, вентиляторов и другой техники от зарядного устройства
• Замена блока питания компактным решением на базе имеющейся PD/QC зарядки
• DIY-проекты, где требуется получить фиксированное напряжение (9В, 12В или 20В) из USB Type-C адаптера

Важно: перед использованием сверьтесь с таблицей на плате, чтобы выставить DIP-переключатель в положение, соответствующее нужному напряжению.
