TP5100 — Модуль заряда литиевых аккумуляторов 1S / 2S (до 15 В, 2 А)

# TP5100 — Модуль заряда литиевых аккумуляторов 1S / 2S (до 15 В, 2 А)

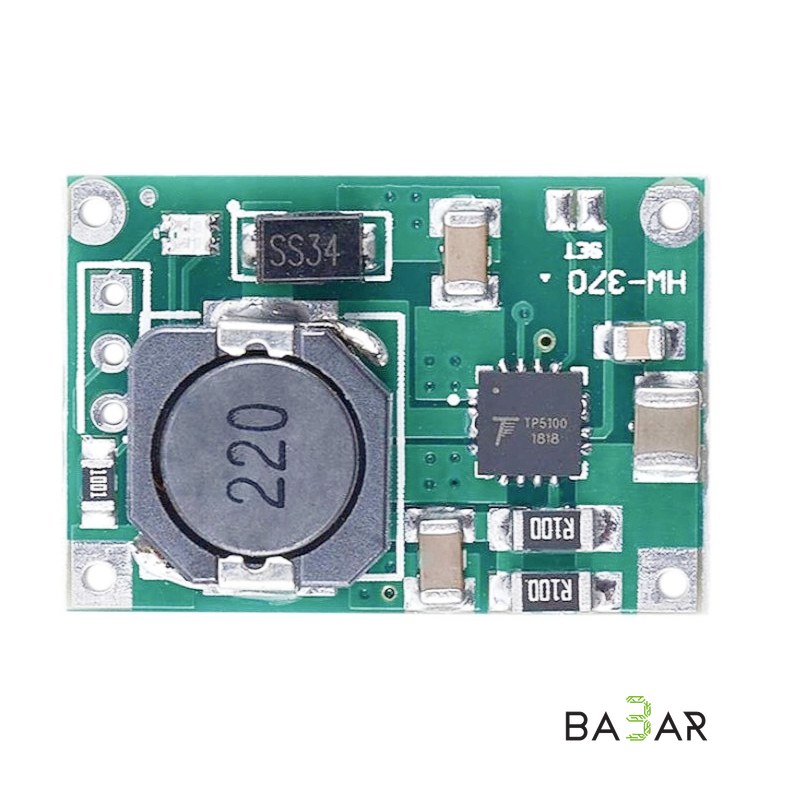

Импульсный модуль зарядного устройства на базе контроллера TP5100 для заряда литий-ионных (Li-ion) и литий-полимерных (Li-Po) аккумуляторов. Поддерживает работу как с одной ячейкой (1S — 4.2 В), так и с двумя последовательно соединенными ячейками (2S — 8.4 В). Представляет собой более мощную и эффективную эволюцию популярных модулей на базе TP4056.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Контроллер заряда | TP5100 (импульсный Step-Down) |

| Режимы работы | 1S (4.2 В) / 2S (8.4 В) — переключается перемычкой |

| Входное напряжение (1S) | 5 – 15 В DC |

| Входное напряжение (2S) | 10 – 15 В DC |

| Максимальный ток заряда | До 2 А (регулируемый) |

| Настройка тока (по умолчанию) | 2000 мА (два резистора R100 по 0.1 Ом) |

| Индикация состояния | Двухцветная LED (Красный — зарядка, Синий — готов / нет батареи) |

| Габариты | 25 × 17 × 5 мм |

---

### Настройка тока и режимов работы

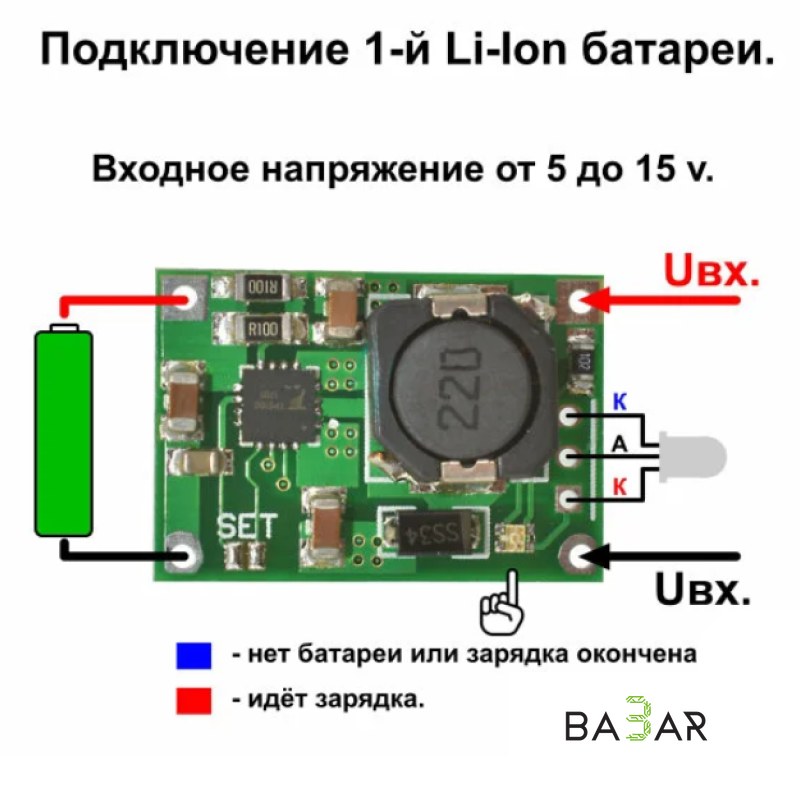

• Переключение 1S / 2S:

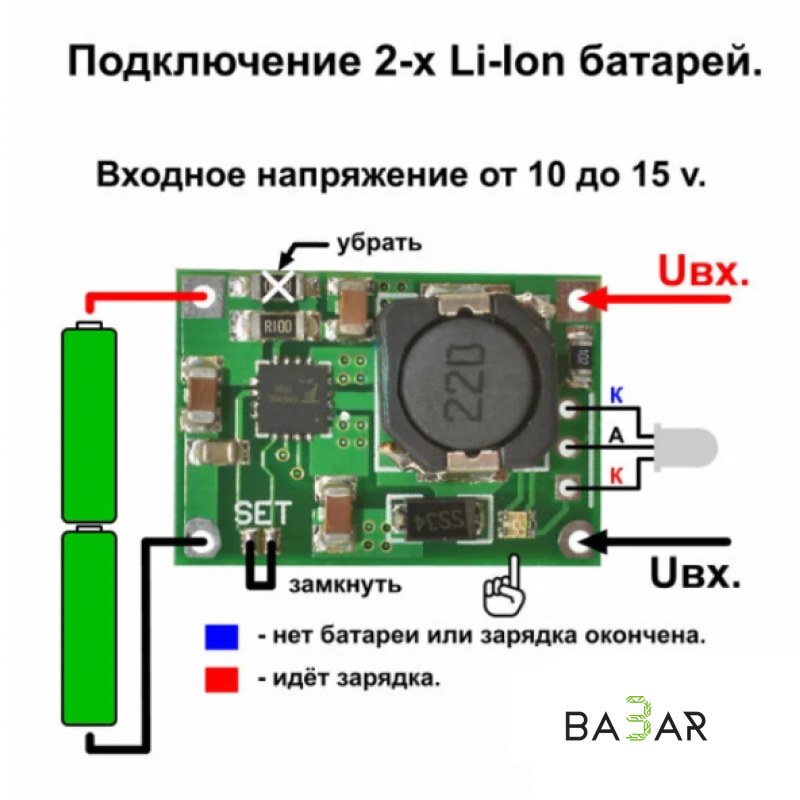

По умолчанию модуль настроен на 1 ячейку (1S, 4.2 В). Для заряда двух последовательных аккумуляторов (2S, 8.4 В) необходимо запаять контактную площадку «SET» на плате.

• Регулировка тока заряда:

Ток заряда задается параллельно установленными токоизмерительными резисторами:

• 2000 мА (2 А): установлено по умолчанию (два параллельных резистора R100 по 0.1 Ом).
• 1000 мА (1 А): необходимо выпаять один из двух резисторов R100.
• 100–500 мА: замена резисторов на номиналы 1 Ом (100 мА) или 0.2 Ом (500 мА).

---

### Область применения

• Зарядка сборки 2S аккумуляторов (8.4 В): Удобное решение для питания шуруповертов, портативных колонок, квадрокоптеров и радиоуправляемых моделей.
• Портативные DIY-устройства: Встраивание в блоки питания, Power Bank и автономные контроллеры.
• Модернизация устройств на TP4056: Замена линейных зарядных устройств на более эффективный импульсный контроллер, который меньше греется при высоких токах.

---

### Преимущества

1. Поддержка 1S и 2S: Универсальный модуль для заряда как одиночных банок 18650 / Li-Po, так и последовательных сборок 8.4 В.

2. Широкий диапазон входного напряжения (до 15 В): Позволяет использовать обычные сетевые адаптеры на 9 В, 12 В или автомобильную сеть без риска перегрева.

3. Импульсный преобразователь (Step-Down): Обеспечивает высокий КПД (до 90%), благодаря чему модуль нагревается значительно меньше по сравнению с линейными аналогами.

4. Возможность выноса индикатора: На плате предусмотрены контакты для запайки внешнего двухцветного светодиода при монтаже в корпус.

---

> Важное примечание по охлаждению:

> При работе на максимальном токе заряда 2 А обязательно наклейте небольшой радиатор с обратной стороны платы через термопасту или термоскотч. При токе заряда до 1 А дополнительное охлаждение не требуется.
