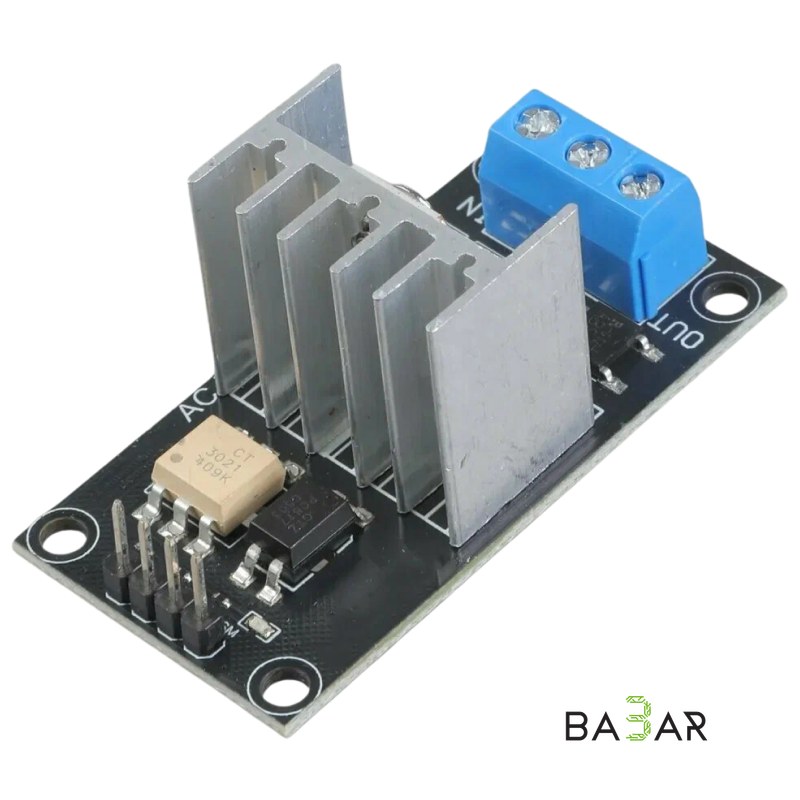

AC Диммер модуль 8A (AC Light Dimmer) для микроконтроллеров (Zero-Cross)

Симисторный модуль плавного регулирования мощности переменного тока (AC Dimmer) с гальванической развязкой и детектором перехода через ноль (Zero-Cross). Устройство предназначено для управления сетевым напряжением 110V–220V с помощью микроконтроллеров (Arduino, ESP8266, ESP32, STM32, Raspberry Pi). Модуль позволяет регулировать яркость ламп накаливания, диммируемых светодиодных ламп, а также мощность нагревательных элементов и скорость вращения коллекторных двигателей.

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Рабочее сетевое напряжение | AC 110V – 240V (50/60 Гц) |

| Максимальный коммутируемый ток | до 8A |

| Пиковая мощность | до 1600 Вт (при 220V) |

| Управляющее напряжение (логика) | 3.3V / 5V DC |

| Силовые элементы | Симистор (Triac) с массивыным радиатором, оптопары MOC3021 / PC817 |

| Гальваническая развязка | Присутствует (опторазвязка высоковольтной и логической частей) |

| Детектор перехода через ноль | Встроенный (Zero-Cross Detection) |

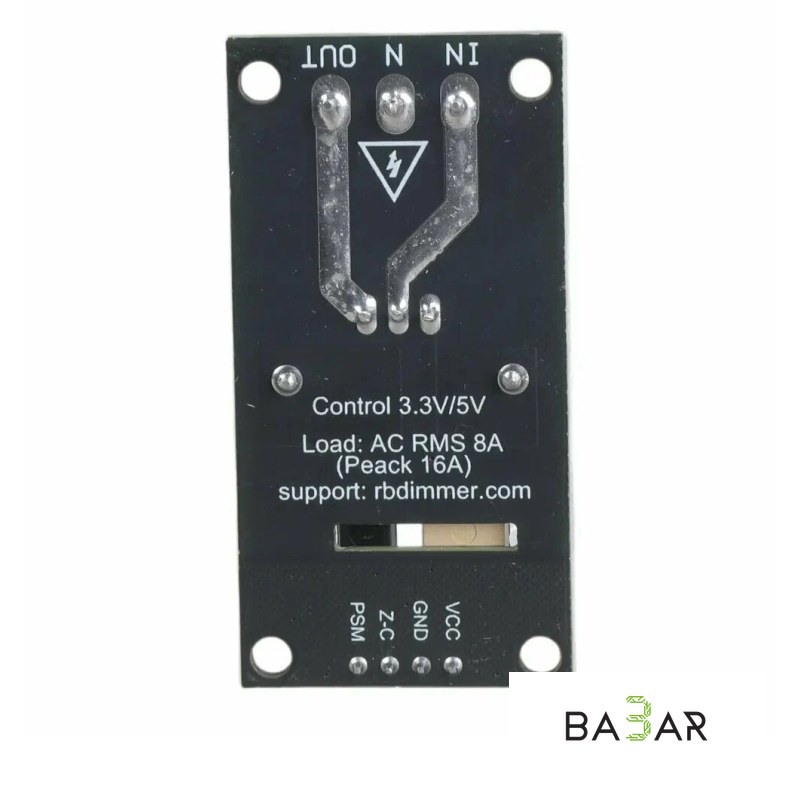

| Управляющие сигналы | VCC, GND (питание логики), ZC (выход Zero-Cross), PWM/DIM (вход управления симистором) |

| Силовые клеммы | Винтовые колодки для подключения сети (AC-IN) и нагрузки (LOAD/OUT) |

| Размеры | ~ 60 × 33 мм |

### Ключевые особенности

• Безопасная оптическая развязка: Высоковольтная сеть переменного тока полностью изолирована от управляющего микроконтроллера с помощью оптопар (MOC3021 и PC817), что защищает управляющую плату от скачков напряжения.
• Встроенный детектор Zero-Cross (ZC): Выдает импульс при каждом переходе сетевой синусоиды через 0 В, что позволяет микроконтроллеру точно синхронизировать фазовое управление симистором.
• Эффективное охлаждение: Силовой симистор установлен на алюминиевый радиатор, позволяющий модулю стабильно работать под высокой нагрузкой (до 8A).
• Совместимость с микроконтроллерами: Логическая часть работает с напряжением 3.3 В и 5 В, что делает плату полностью совместимой с Arduino, ESP32, STM32 и Raspberry Pi.

### Применение

• Плавная регулировка яркости сетевого освещения (лампы накаливания, галогенные и специальные диммируемые LED-лампы).
• Управление мощностью ТЭНов, паяльников и других нагревательных приборов (PID-регуляторы).
• Регулировка оборотов однофазных коллекторных электродвигателей и вентиляторов.
• Системы «Умный дом» и DIY-автоматизация на базе ESP8266/ESP32 и системы Home Assistant / ESPHome.

---
