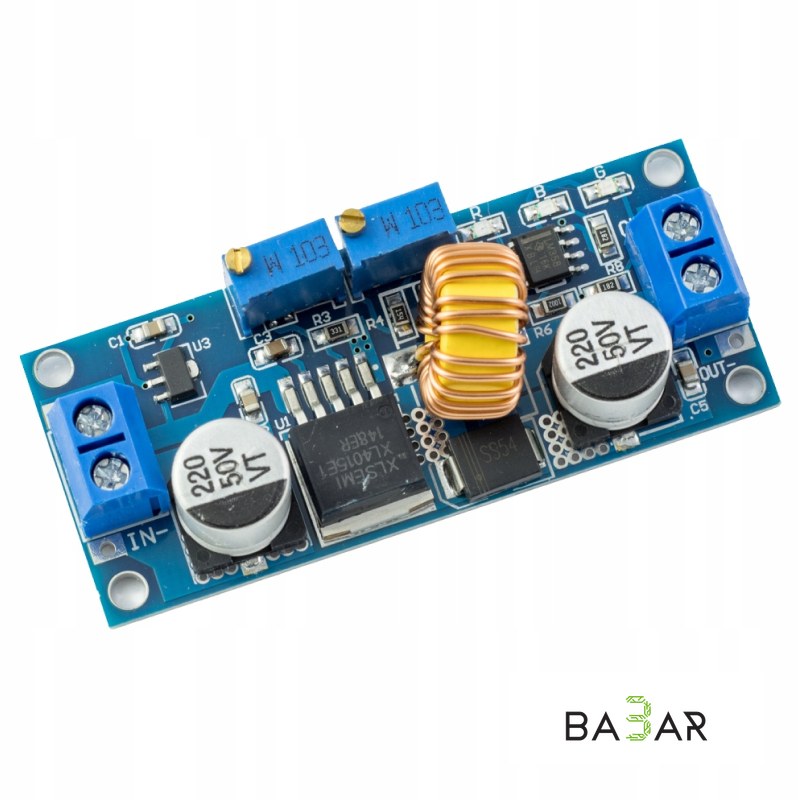

Понижающий DC-DC преобразователь XL4015 CC/CV 5A 75W

Мощный импульсный понижающий регулируемый преобразователь постоянного тока на базе микросхемы XL4015. Оснащен двумя многооборотными подстроечными резисторами для раздельной настройки выходного напряжения (CV) и ограничения тока (CC). Плата обеспечивает высокую выходную мощность до 75 Вт и рабочий ток до 5А, что позволяет использовать ее в качестве настраиваемого источника питания, драйвера мощных светодиодов или зарядного устройства для аккумуляторов.

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Микросхема | XL4015 |

| Тип преобразователя | Понижающий (Buck), импульсный |

| Входное напряжение | DC 5V – 32V (до 38V макс.) |

| Выходное напряжение | DC 1.25V – 30V / 36V (регулируемое) |

| Выходной ток | 0A – 5A (регулируемый) |

| Выходная мощность | до 50 Вт (пассивное охлаждение) / до 75 Вт (с радиатором) |

| КПД | до 96% |

| Частота переключения | 180 кГц |

| Минимальная разница вход/выход | ~1.5V (входное напряжение должно быть выше выходного) |

| Подстроечные резисторы | CV (напряжение), CC (ток) |

| Светодиодная индикация | Индикаторы режима CC/CV и статуса заряда |

| Защита | От перегрева, от короткого замыкания (ограничение тока) |

| Габариты | 51 × 26 × 15 мм |

### Ключевые особенности

• Режимы CC и CV (постоянный ток / постоянное напряжение): Позволяют точно выставить максимальный ток нагрузки, защищая подключенные устройства и LED-элементы от перегрузки по току.
• Высокая мощность до 75 Вт: При установке радиатора модуль стабильно держит высокие нагрузки до 5A.
• Зарядный модуль для аккумуляторов: Подходит для зарядки Li-Ion, LiFePO4, Ni-MH и свинцово-кислотных АКБ, предотвращая перезаряд благодаря точному контролю ограничений.
• Высокий коэффициент полезного действия: КПД до 96% обеспечивает минимальный нагрев платы по сравнению с аналогами линейного типа.
• Удобные монтажные винтовые клеммы: Позволяют легко подключать входные и выходные провода без необходимости пайки.

### Применение

• Зарядное устройство для различных типов аккумуляторов и портативных блоков питания.
• Драйвер постоянного тока для мощных светодиодных матриц и лент.
• Регулируемый лабораторный или автомобильный блок питания.
• Питание чувствительной DIY-электроники и микроконтроллерных плат от нестабильных источников DC.

---
