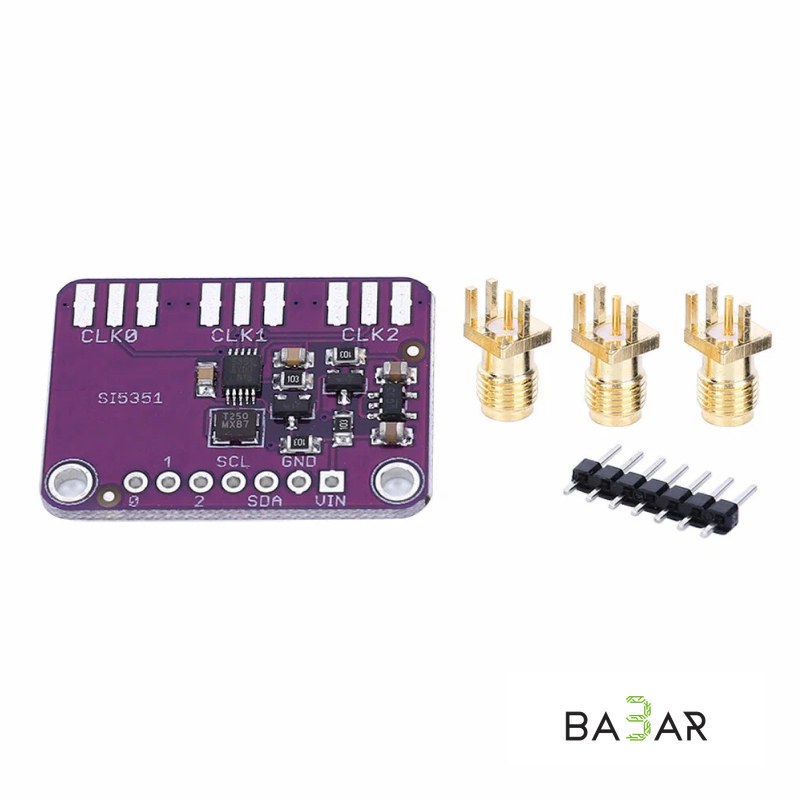

# Программируемый генератор тактовых частот на базе Si5351A (8 кГц – 160 МГц, I2C, 3.3–5 В)

Модуль прецизионного генератора тактовой частоты на базе микросхемы Si5351A от Silicon Labs предназначен для синтеза высокостабильных прямоугольных сигналов (Square Wave) в широком диапазоне частот от 8 кГц до 160 МГц (с возможностью разгона до 200 МГц). В основе работы модуля лежит опорный кварцевый резонатор на 25 МГц и два встроенных узла фазовой автоподстройки частоты (PLL) с делителями Fractional-N. Модуль управляется по шине I2C и предоставляет 3 независимых вывода (CLK0, CLK1, CLK2), на каждом из которых можно одновременно генерировать произвольную частоту.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Основной чип | Silicon Labs Si5351A |

| Опорный кварцевый резонатор | 25 МГц (встроен прецизионный резонатор) |

| Количество независимых выходов | 3 канала (CLK0, CLK1, CLK2) |

| Диапазон генерируемых частот | 8 кГц – 160 МГц (до 200 МГц при настройке внутренних регистров) |

| Амплитуда выходного сигнала | ~3 В p-p (пик-пик, прямоугольная форма) |

| Выходное импедансное сопротивление | 50 Ом |

| Интерфейс управления | I2C (фиксированный адрес `0x60`) |

| Напряжение питания (VCC) | 3.3 – 5.0 В DC (встроен LDO-стабилизатор и конвертер уровней) |

| Максимальный потребляемый ток | ~35 мА |

| Габариты платы / Вес | 30 × 22 мм / 7 г |

---

### Назначение контактов (Pinout)

• VIN / VCC: Питание модуля (+3.3 В – +5.0 В DC).
• GND: Общий провод (земля).
• SDA: Линия данных шины I2C (3.3В / 5В совместима).
• SCL: Тактовая линия шины I2C (3.3В / 5В совместима).
• CLK0: Выход частотного канала 0 (штыревой разъем / посадочное место SMA).
• CLK1: Выход частотного канала 1 (штыревой разъем / посадочное место SMA).
• CLK2: Выход частотного канала 2 (штыревой разъем / посадочное место SMA).

> Внимание по RF-подключению: На высоких частотах (свыше 30–50 МГц) для минимизации наводок и отражения сигнала рекомендуется припаивать к контактным площадкам выходов SMA-разъемы и использовать 50-омные коаксиальные кабели.

---

### Область применения

• Радиоприемные и передающие тракты (SDR / КВ / УКВ): Использование в качестве гетеродина (VFO / BFO) в самодельных трансиверах, радиоприемниках прямиком синтеза и SDR-приставках.
• Замена кварцевых генераторов: Универсальная замена редких и дорогостоящих кварцев, VCXO и TCXO в отладочных платах и бытовой электронике.
• Тактирование микроконтроллеров и ПЛИС: Подача гибко настраиваемых тактовых сигналов на чипы STM32, ESP32, FPGA/CPLD и DSP-процессоры.
• Измерительная техника и лаборатория: Построение цифровых генераторов импульсов, лабораторных синтезаторов частот и тестовых стендов.

---

### Преимущества

1. 3 независимых генератора в одном чипе

Позволяет заменить три отдельных кварцевых генератора, задавая на каждом выходе собственную частоту и сдвиг фазы.

2. Прецизионный синтез Fractional-N

Встроенные мультипликаторы PLL и делители обеспечивают точность установки частоты с дробными шагами.

3. Широкая совместимость по I2C

Поддерживается популярными библиотеками `Adafruit_Si5351` и `Etherkit Si5351` в Arduino IDE для быстрой интеграции с Arduino, ESP32, STM32 и Raspberry Pi.

4. Встроенный конвертер логических уровней: Безопасная работа по шине I2C как с 5V платами (Arduino Uno), так и с 3.3V контроллерами без внешних сдвигателей уровней.
