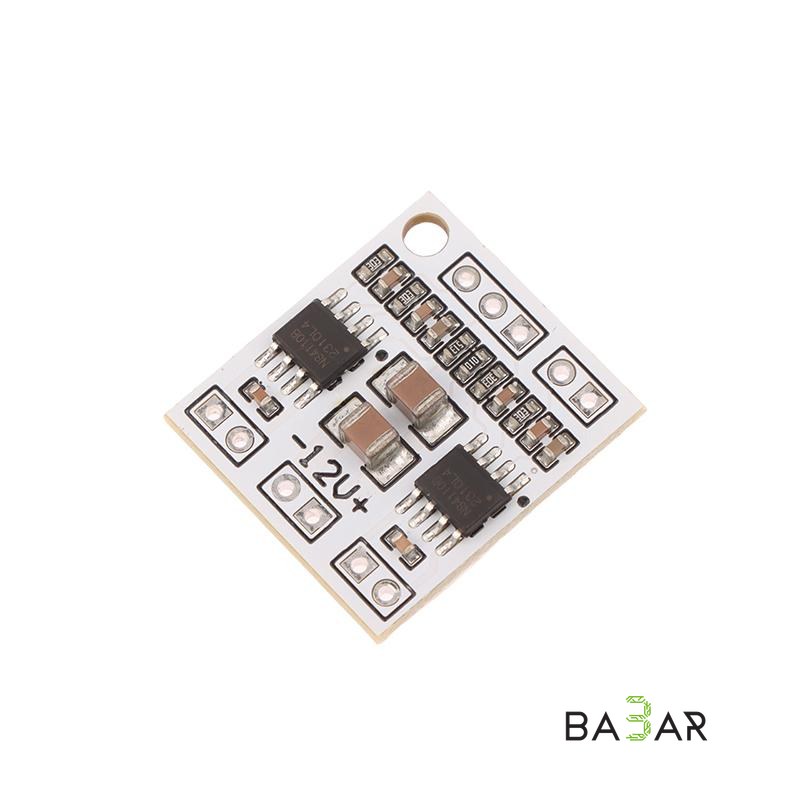

Модуль двухканального аудиоусилителя 2×18 Вт на базе NS4110B (DC 6–14 В)

# Модуль двухканального аудиоусилителя 2×18 Вт на базе NS4110B (DC 6–14 В)

Компактная плата цифрового двухканального стереоусилителя мощности на базе микросхем NS4110B позволяет получать выходную мощность до 18 Вт на канал при питании от постоянного тока 6–14 В. Главной особенностью чипа является поддержка переключения между эффективным Классом D (высокий КПД, минимальный нагрев) и аналоговым Классом AB (отсутствие высокочастотных помех и электромагнитных наводок на радиоприемные тракты). Сверхмалые габариты (25 × 22 мм) делают модуль идеальным решением для встраивания в портативную акустику и DIY-колонки.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Микросхема усилителя | NS4110B (двухканальный D/AB класс) |

| Выходная мощность | 2 × 18 Вт (при 12 В на нагрузку 4 Ом) / 2 × 10 Вт (8 Ом) |

| Напряжение питания (VCC) | DC 6.0 – 14.0 В (рекомендуемое 12 В) |

| Класс усиления | Переключаемый: Class D / Class AB |

| Сопротивление динамиков (Импеданс) | 4 – 8 Ом |

| Коэффициент полезного действия (КПД) | > 90% (в режиме Класса D) |

| Защита | Защита от перегрева, перегрузки по току и короткого замыкания |

| Габариты платы | 25 × 22 мм (0.98 × 0.86 дюйма) |

---

### Назначение контактов (Pinout)

• VCC / +12V: Питание модуля (постоянный ток +6…14 В).
• GND: Общий провод питания (земля).
• L-IN / R-IN: Входы левого и правого аудиоканалов (Line In).
• AGND: Общий провод аудиосигнала (земля сигнала).
• L+ / L-: Выход на левый динамик.
• R+ / R-: Выход на правый динамик.
• MODE / CTRL (при наличии): Выбор режима работы (Класс D / Класс AB) или пин Mute/Standby.

---

### Область применения

• Портативная акустика: Сборка компактных беспроводных Bluetooth-колонок и бумбоксов с питанием от аккумуляторов 2S/3S Li-ion (7.4 В – 11.1 В).
• Модернизация аудиосистем: Встраивание в старые компьютерные колонки, радиоприемники и телевизионные панели.
• Автомобильные гаджеты: Создание дополнительных аудиоканалов и усилителей для автоэлектроники от бортовой сети 12 В.
• DIY-проекты: Озвучка игровых автоматов, умных колонок, голосовых оповещателей и роботов.

---

### Преимущества

1. Два режима работы (Class D / AB)

Возможность переключения в аналоговый Класс AB избавляет от ВЧ-помех на FM-радиоприемники и чувствительные датчики.

2. Сверхкомпактный размер (2.5 × 2.2 см)

Модуль занимает минимум места и легко монтируется в ограниченные объемы корпусов.

3. Высокий КПД (>90%)

В режиме D-класса плата практически не греется и не требует установки массивных радиаторов охлаждения.

4. Широкий диапазон питания (6–14 В)

Идеально согласуется со стандартными блоками питания 12 В и литиевыми сборками (2S–3S 18650).
