8-битный светодиодный индикаторный модуль LED Bar [DM41A08] (3–24 В)

# 8-битный светодиодный индикаторный модуль LED Bar [DM41A08] (3–24 В)

Компактный 8-канальный светодиодный линейный индикатор (LED Bar / шкальный индикатор) серии DM41A08 предназначен для визуального отображения дискретных уровней, статусов процессов и шкалы значений в микроконтроллерных системах (Arduino, ESP8266/ESP32, STM32, Raspberry Pi). Плата содержит 8 независимых светодиодов с уже встроенными ограничительными резисторами, что позволяет подключать модуль напрямую к широкому диапазону напряжений от 3 до 24 В без необходимости подбирать и впаивать внешние резисторы.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель платы | DM41A08 / 8 Bit LED Bar |

| Количество светодиодов | 8 независимых каналов |

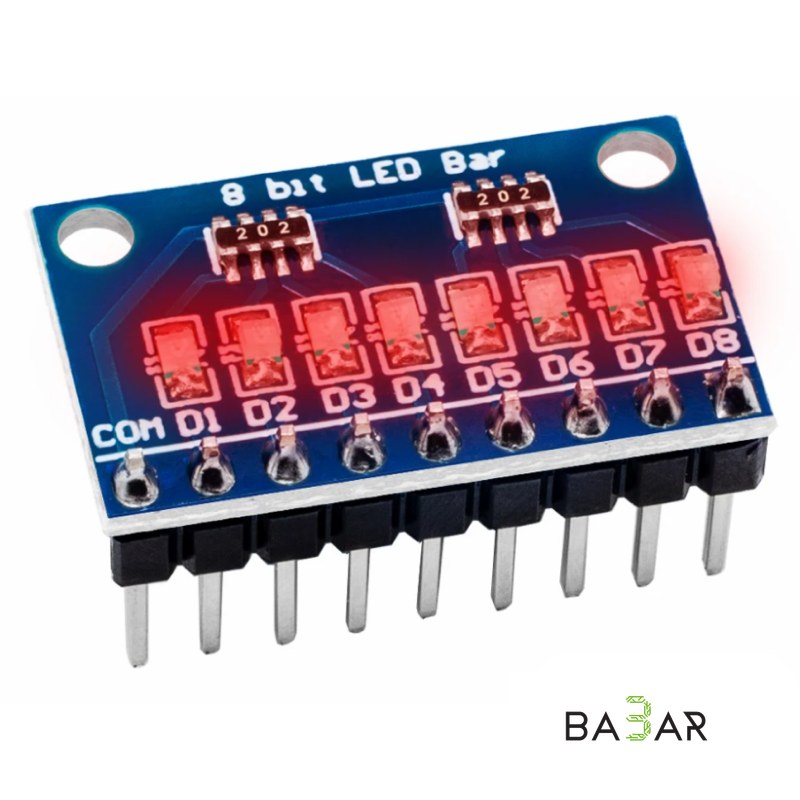

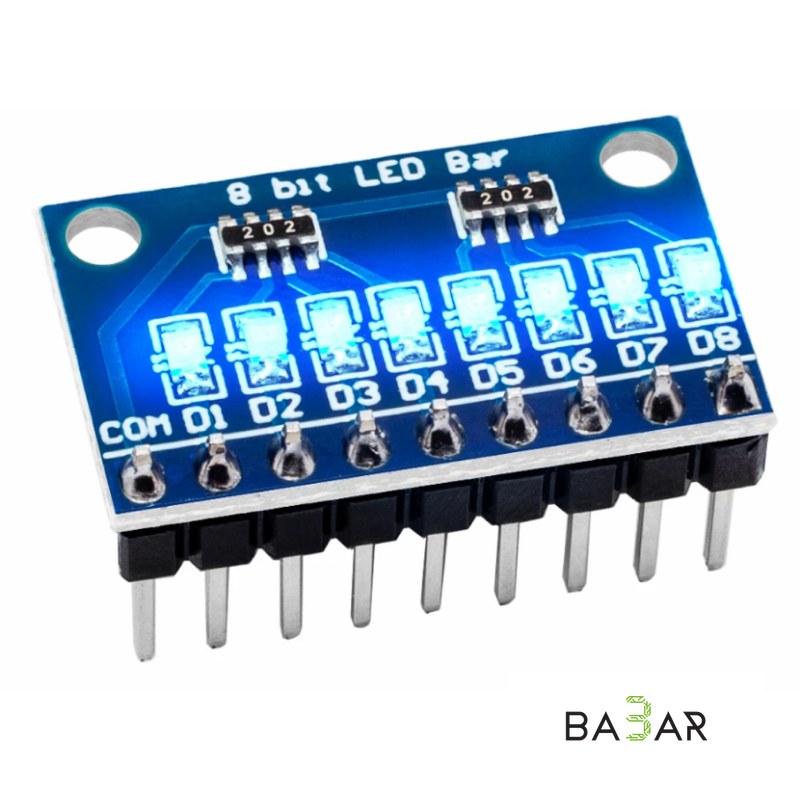

| Цвет свечения | Красный / Синий (в зависимости от модификации) |

| Схема включения | Общий анод (Common Anode) / Общий катод (Common Cathode) |

| Рабочее напряжение (VCC) | 3.0 – 24.0 В DC (встроенные ограничительные резисторы) |

| Шаг выводов (Pitch) | Стандартный 2.54 мм (подходит под Breadboard и DuPont-шлейфы) |

| Габариты модуля | 22.86 × 14.13 × 2.11 мм |

| Вес | 1.3 г (со штыревыми разъемами) / 0.75 г (без пинов) |

---

### Назначение контактов (Pinout)

• COM / VCC (для версии с Общим Анодом): Общий плюс питания (+3…24 В).
• D1 – D8: Входы управления соответствующими светодиодами (активный уровень LOW / 0 для включения при схеме с общим анодом).

*(Для версий с Общим Катодом: общий вывод подсоединяется к GND, а входы D1–D8 управляются высоким логическим уровнем HIGH / 1).*

---

### Подключение к Arduino и пример кода

Для создания эффекта «бегущего огня» подключаем пины `D1–D8` модуля к цифровым выводам `D9–D2` платы Arduino Uno / Nano, а общий вывод `COM` — к `5V` (для модификации с общим анодом).

```cpp

// Назначение цифровых пинов для 8 светодиодов

const int ledPins[8] = {9, 8, 7, 6, 5, 4, 3, 2};

void setup() {

// Настройка всех выходов на отдачу тока

for (int i = 0; i < 8; i++) {

pinMode(ledPins[i], OUTPUT);

digitalWrite(ledPins[i], HIGH); // Выключаем все LED (для общего анода)

}

}

void loop() {

// Поочередное включение "бегущего огня"

for (int i = 0; i < 8; i++) {

digitalWrite(ledPins[i], LOW); // Включаем светодиод (LOW)

delay(200);

digitalWrite(ledPins[i], HIGH); // Выключаем светодиод (HIGH)

}

}

```

---

### Область применения

• Индикация уровня и шкалы: Визуализация уровня заряда аккумуляторов, громкости звука, мощности сигнала или прогресса выполнения процессов.
• Отладка микроконтроллеров: Быстрый вывод состояния логических портов GPIO и регистров при тестировании кода.
• Учебная робототехника и DIY: Изучение базовых принципов работы с цифрой, массивами и циклами в среде Arduino IDE.
• Системы автоматики (ПЛК / PLC): Отображение статусов срабатывания конечных выключателей и реле в схемах до 24 В.

---

### Преимущества

1. Встроенные балластные резисторы

Модуль готов к прямому подключению к портам контроллеров без пайки дополнительных элементов.

2. Универсальное напряжение (3–24 В)

Работает как со слабыми логическими уровнями 3.3 В (ESP32, Raspberry Pi) и 5 В (Arduino), так и в промышленных сетях 12/24 В.

3. Совместимость с Breadboard

Шаг 2.54 мм позволяет вставлять модуль напрямую в беспаечную макетную плату.

4. Компактный размер

Заменяет собой массив из 8 отдельных светодиодов и резисторов, существенно экономя место на лицевых панелях устройств.
