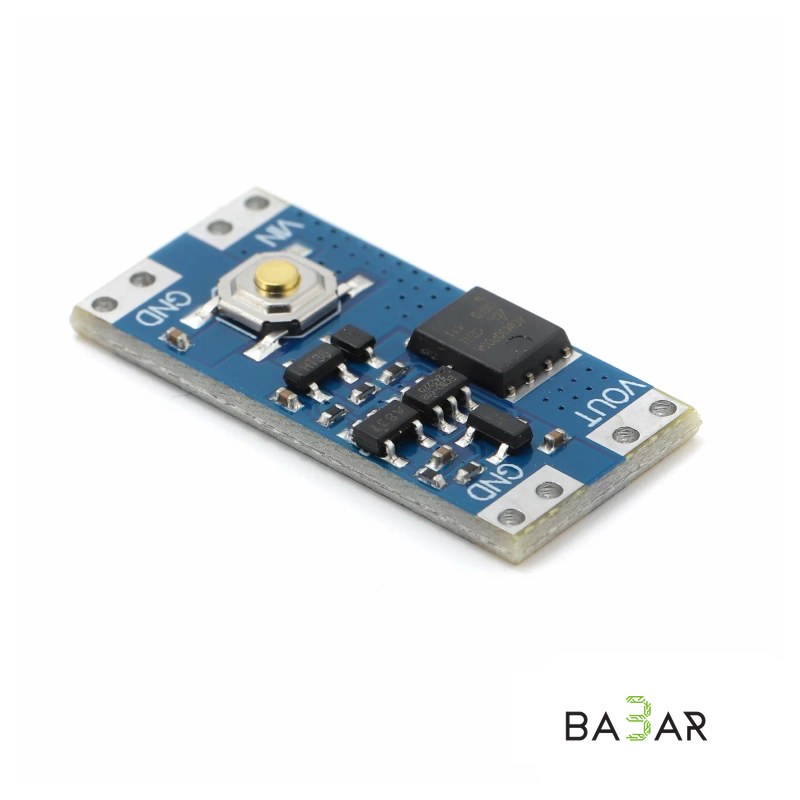

Модуль бистабильного электронного выключателя XL-10AH (однокнопочный силовой ключ, 4.5–26 В, 10 А)

# Модуль бистабильного электронного выключателя XL-10AH (однокнопочный силовой ключ, 4.5–26 В, 10 А)

Электронный модуль бистабильного (самоблокирующегося / Push-to-Lock) силового выключателя серии XL-10AH предназначен для коммутации постоянного тока нагрузки до 10 А с помощью одной тактовой кнопки без использования промежуточных реле и тумблеров. Первое нажатие на кнопку подает питание на выход, повторное — полностью обесточивает нагрузку.

Благодаря применению мощного полевого транзистора (MOSFET) и ультранизкому току потребления в выключенном состоянии (всего 1.3 мкА), модуль идеально подходит для встраивания в портативную технику, аккумуляторный инструмент и системы с автономным питанием.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель модуля | XL-10AH (версия с широким диапазоном напряжений) |

| Принцип работы | Бистабильный / Триггерный выключатель (Toggle / Latch Power Switch) |

| Рабочее напряжение (VCC/VIN) | 4.5 – 26.0 В DC |

| Ток потребления в выключенном состоянии | ~1.3 мкА (ультранизкое ток покоя при 12 В) |

| Максимальный ток нагрузки | До 10 А (при длительной работе) |

| Падение напряжения на ключе | ~120 мВ (при токе 10 А и напряжении 12 В) |

| Органы управления | Встроенная тактовая кнопка + выходы для подключения выносной кнопки |

| Габариты платы | Компактный модуль (~20 × 15 мм) |

---

### Назначение контактов (Pinout)

• IN+ / VCC: Вход положительного питания от источника (аккумулятор, BП) (+4.5…26 В).
• IN- / GND: Вход общего провода питания (земля).
• OUT+: Положительный выход питания на нагрузку (напряжение равно входному minus минимальное падение на ключе).
• OUT-: Отрицательный выход на нагрузку (GND нагрузки).
• KEY / SW (контактные площадки): Выходы для параллельного подключения внешней выносной тактовой кнопки любой конструкции.

---

### Особенности эксплуатации и важные примечания

1. Минимальное рабочее напряжение при высокой нагрузке: При нагрузках близких к 10 А не рекомендуется использовать модуль длительное время при напряжении ниже 7 В, так как напряжение на затворе полевого транзистора снижается, что увеличивает сопротивление канала $R_{DS(on)}$ и нагрев.

2. Падение напряжения

Падение напряжения на ключе под нагрузкой 10 А составляет от 120 до 170 мВ, что является нормой для силовых MOSFET-ключей.

3. Защита от статики и наводок

Избегайте одновременного касания руками входных и выходных контактных площадок во время работы, так как высокоомная схема управления триггером может ложно сработать от статического электричества.

4. Выносная кнопка

Для выноса кнопки управления на корпус прибора достаточно припаять любую тактовую или сухую кнопку без фиксации к дублирующим контактным площадкам на плате.

---

### Область применения

• Кнопка питания Power ON/OFF: Замена механических тумблеров и реле в самодельных PowerBank, аудиоусилителях, фонарях и портативных приборах.
• Управление силовой нагрузкой: Коммутация светодиодных балок, электромоторов, насосов, нагревателей и клапанов.
• Батарейные IoT-устройства: Безопасное обесточивание контроллеров и датчиков с нулевым расходом заряда аккумулятора в режиме простоя.
• Автомобильная электроника и спецтехника: Управление дополнительным оборудованием с питанием от бортовой сети 12 В / 24 В.

---

### Преимущества

1. Сверхнизкий ток покоя (1.3 мкА)

Практически не разряжает аккумулятор при долгосрочном хранении прибора в выключенном состоянии.

2. Коммутация тока до 10 А

Способен напрямую управлять мощными потребителями без шумных и громоздких электромеханических реле.

3. Широкий диапазон (4.5–26 В)

Подходит для работы с 1S–5S Li-ion сборками, 12V и 24V свинцовыми аккумуляторами.

4. Поддержка выносных кнопок

Позволяет вывести стильную кнопку без фиксации на лицевую панель устройства.
