Пятипозиционный переключатель (Кнопка-джойстик / Навигационный переключатель 5D)

# Пятипозиционный переключатель (Кнопка-джойстик / Навигационный переключатель 5D)

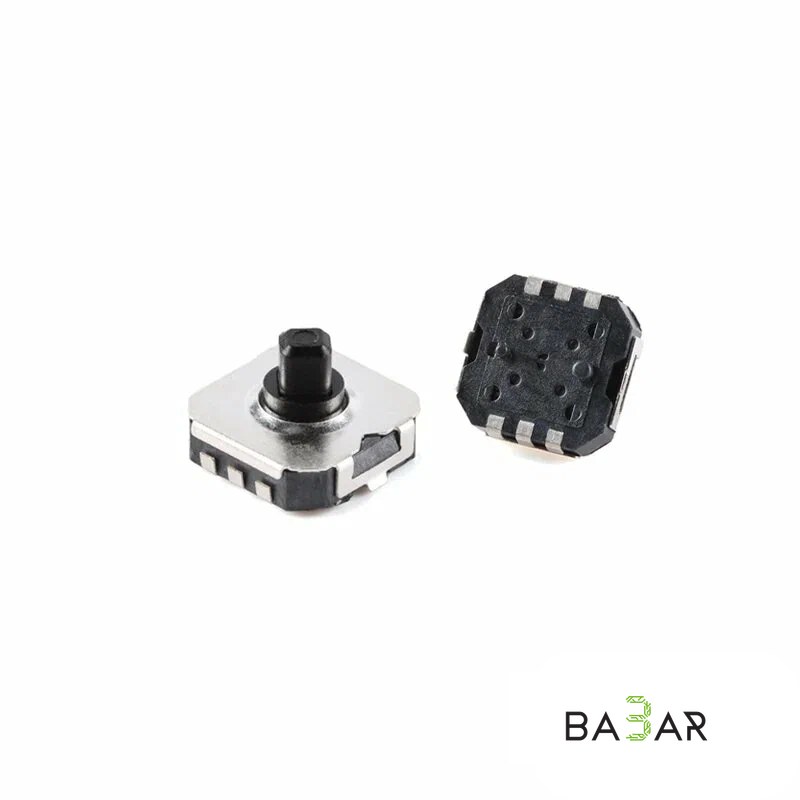

Пятипозиционный переключатель (тактильный 5D-джойстик) представляет собой компактный навигационный модуль, объединяющий в одном корпусе четыре направления (Вверх, Вниз, Влево, Вправо) и центральное нажатие (Выбор / OK). Это идеальное решение для организации удобного интерфейса управления в компактных DIY-устройствах, позволяющее заменить сразу пять отдельных тактильных кнопок.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Тип переключателя | Тактильный навигационный (5-в-1 / 5D) |

| Количество направлений | 4 направления + 1 центральное нажатие |

| Коммутируемое напряжение | До 12 В DC |

| Максимальный рабочий ток | 50 мА |

| Сопротивление контактов | ≤ 100 мОм |

| Сопротивление изоляции | ≥ 100 МОм (100 В DC) |

| Ресурс нажатий | От 100 000 циклов |

| Тип монтажа | SMD (SMT) / DIP (для печатных плат и модулей) |

| Диапазон рабочих температур | -20°C … +70°C |

---

### Назначение контактов и принцип работы

Модуль имеет общий вывод (COM / GND) и 5 сигнальных контактов, соответствующих направлениям. При смещении рычажка или его нажатии замыкается соответствующий контакт на общий провод:

• COM (GND): Общий вывод питания/земли.
• UP: Нажатие «Вверх».
• DOWN: Нажатие «Вниз».
• LEFT: Нажатие «Влево».
• RIGHT: Нажатие «Вправо».
• MID (SET / PRESS): Центральное нажатие (подтверждение).

---

### Область применения

• Интерфейсы навигации по меню: Удобное управление графическими меню на OLED/LCD дисплеях микроконтроллеров Arduino, ESP32, STM32.
• Портативные приборы: Использование в мультиметрах, тестерах компонентов, карманных осциллографах и дозиметрах.
• Пульты ДУ и геймпады: Сборка компактных джойстиков, игровых консолей, пультов управления для квадрокоптеров и робототехники.
• DIY-электроника: Экономия пространства на печатной плате и лицевой панели устройства.

---

### Преимущества

1. Экономия места и компонентов

Заменяет 5 отдельных кнопок, существенно уменьшая габариты устройства и упрощая разводку печатной платы.

2. Интуитивное управление

Обеспечивает привычную джойстиковую навигацию для пользователя.

3. Простота подключения

Легко подтягивается к питанию через внутренние pull-up резисторы микроконтроллера (например, `INPUT_PULLUP` в Arduino).

4. Четкий тактильный отклик

Отчетливый щелчок при срабатывании каждого из 5 направлений исключает ложные нажатия.
