# XY_BT (VHM-314 v1) — Bluetooth 4.1 Lossless MP3 аудиодекодер и стереоприемник

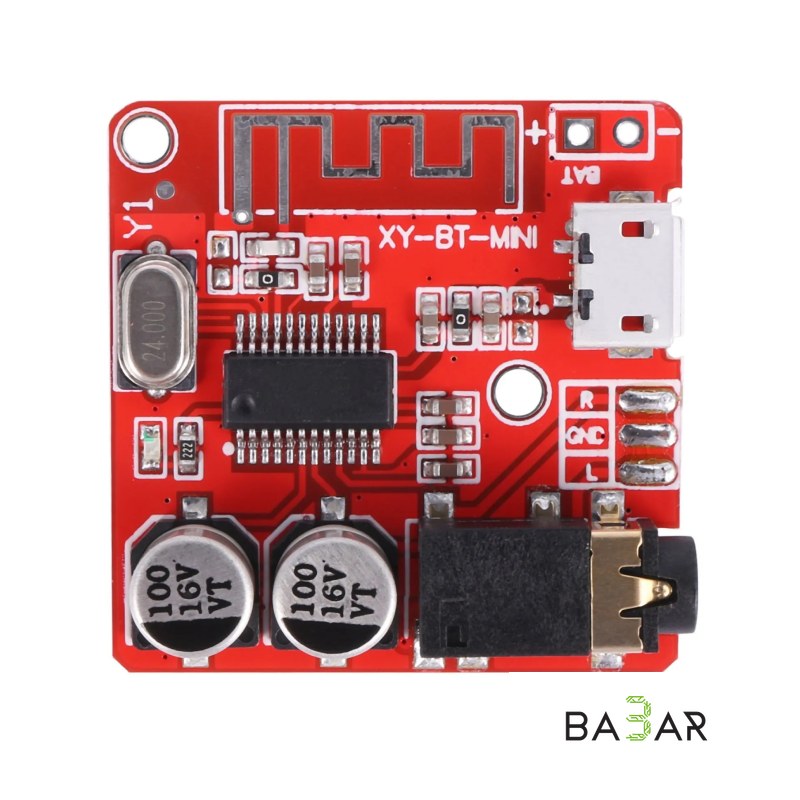

Компактная плата аудиодекодера XY_BT на базе стандарта Bluetooth 4.1 предназначена для передачи высококачественного стереозвука без потерь (Lossless). Плата оснащена питанием через Micro-USB, стандартным аудиовыходом 3.5 мм Jack и контактными площадками для подключения внешнего аккумулятора или интеграции в автоакустику и активные колонки.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель / Имя устройства | XY_BT |

| Версия Bluetooth | 4.1 (протоколы A2DP, AVCTP, AVDTP, AVRCP, HFP) |

| Дальность связи (LOS) | Более 15 метров |

| Соотношение сигнал/шум (SNR) | 90 дБ |

| Динамический диапазон (DNR) | 91 дБ |

| Уровень помех (THD+N / Crosstalk) | -70 дБ / -86 дБ |

| Напряжение питания | 3.7 – 5.0 В DC (Micro-USB или контакты BAT) |

| Аудиовыход | Стандартный разъем 3.5 мм Stereo Jack |

| Индикация статуса | Светодиодная (непрерывный синий свет в режиме работы) |

---

### Порядок подключения и работы

1. Включение

При подаче питания (5 В через Micro-USB или 3.7–5 В на контактные площадки) загорается синий светодиод.

2. Сопряжение

Модуль издает голосовое оповещение *"The bluetooth device is ready to pair"*.

3. Подключение

В настройках Bluetooth на смартфоне или ПК найдите устройство с именем XY_BT и нажмите «Соединить».

4. Готовность

После успешного связывания звучит голосовое подтверждение *"The bluetooth device is connected successfully"*, после чего плата готова к трансляции музыки.

---

### Область применения

• Модернизация автоакустики (AUX): Простой способ добавить Bluetooth-интерфейс в штатную магнитолу автомобиля через разъем AUX.
• Переделка старых колонок и усилителей: Оснащение беспроводным каналом связи домашней акустической системы или музыкального центра.
• DIY Bluetooth-адаптер для наушников: Создание портативного беспроводного ресивера с питанием от компактного Li-Ion аккумулятора.

---

### Преимущества

1. Качественный звук без потерь (Lossless): Высокие показатели SNR (90 дБ) и низкий уровень перекрестных помех (-86 дБ) обеспечивают чистое звучание.

2. Дальность работы до 15 метров

Стабильный прием сигнала на большом расстоянии без задержек и прерываний.

3. Универсальные варианты питания

Возможность питать модуль как от стандартного кабеля Micro-USB (5 В), так и от литиевого аккумулятора (3.7 В).

4. Простая интеграция

Разъем 3.5 мм позволяет напрямую подключать наушники или передавать сигнал на любой внешний усилитель мощности.
