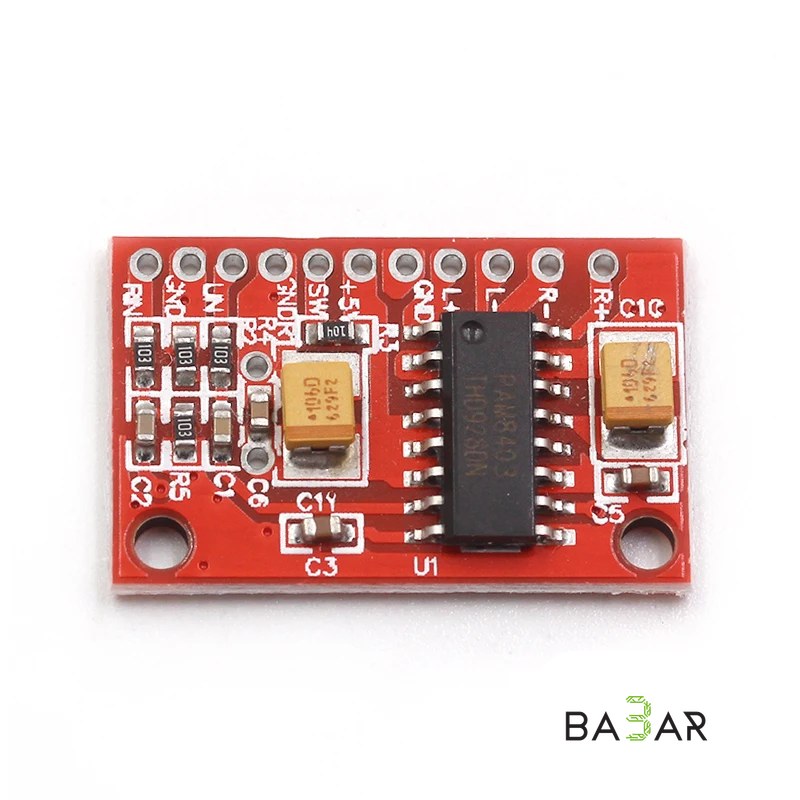

# Стереофонический аудиоусилитель D-класса PAM8403 (2×3 Вт, 5 В)

Компактный двухканальный аудиоусилитель D-класса на базе микросхемы PAM8403 обеспечивает качественное воспроизведение звука при высоком КПД (до 90%) и минимальном энергопотреблении. Модуль способен выдавать мощность до 3 Вт на канал при питании от обычного USB-порта (5 В) или одного Li-Ion аккумулятора (3.7 В), что делает его одним из самых популярных решений для портативных гаджетов и миниатюрной акустики.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Микросхема | PAM8403 |

| Класс усилителя | D-класс |

| Количество каналов | 2 (Stereo) |

| Выходная мощность | 2 × 3 Вт (4 Ом) / 2 × 1.5 Вт (8 Ом) |

| Напряжение питания (VCC) | 2.5 – 5.5 В DC (оптимально 5 В) |

| Ток потребления (без сигнала) | ~10 мА |

| Частотный диапазон | 20 Гц … 20 000 Гц |

| Разделение каналов | ≥ 60 дБ (при 1 Вт, 4 Ом) |

| Коэффициент полезного действия (КПД) | до 90% |

| Встроенные защиты | От перегрева (+120 °C) и короткого замыкания |

| Габариты платы | 24 × 15.5 × 3 мм |

| Масса | 1.6 г |

---

### Назначение контактов и подключение

• Питание (Power): `VCC` (плюс питания 2.5–5.5 В), `GND` (минус питания / земля).
• Вход аудиосигнала (Audio Input): `LIN` (левый канал), `GND` (общий провод сигнала), `RIN` (правый канал).
• Выходы на динамики (Speakers): `L+` / `L-` (левый динамик), `R+` / `R-` (правый динамик).

> Внимание: Выходы усилителя выполнены по мостовой схеме (BTL). Запрещается объединять вместе отрицательные выходы динамиков (`L-` и `R-`), подключать их к общему проводу питания (`GND`) или к корпусу устройства. Это приведет к немедленному выходу микросхемы из строя.

---

### Область применения

• Портативная акустика: Создание карманных Bluetooth-колонок, звуковых колонок с питанием от Power Bank или аккумулятора 18650.
• Микроконтроллерные проекты: Озвучивание проектов на базе Arduino, ESP32, ESP8266, Raspberry Pi (в связке с MP3-плеером DFPlayer Mini или ЦАП).
• Модернизация техники: Встраивание в старые радиоприемники, игрушки, мониторы и ПК-колонки.
• DIY-аудиоустройства: Компактные усилители для наушников, интерактивные стенды и звуковые модули оповещения.

---

### Преимущества

1. Питание от 5 В / USB

Не требует высокой разности потенциалов — отлично работает от стандартных телефонных зарядок, USB-портов ПК и Li-Ion аккумуляторов.

2. Сверхкомпактные габариты

Плата размером всего 24 × 15.5 мм поместится в корпус любого портативного устройства.

3. Бесфильтровая архитектура

Модуль не требует установки внешних тяжелых LC-фильтров на выходе — индуктивность самих динамиков сглаживает ВЧ-составляющую.

4. Высокая энергоэффективность

Благодаря D-классу плата практически не нагревается во время работы и не расходует лишнюю энергию аккумулятора на выделение тепла.
