# Шилд драйвера двигателей L298 (Ardumoto Motor Shield)

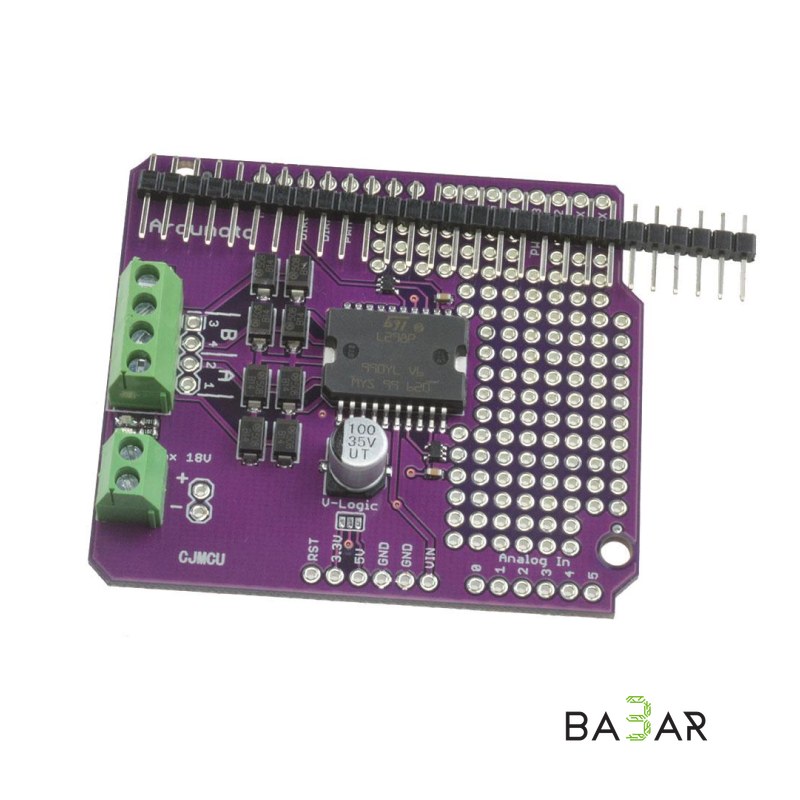

Двухканальный силовой плата-расширение (Motor Shield) типа Ardumoto на базе интегрального двойного мостового драйвера L298 предназначена для независимого управления двумя коллекторными двигателями постоянного тока (DC) или одним двухфазным шаговым двигателем. Плата выполнена в удобном форм-факторе Arduino Shield (с фиолетовой печатной платой) и устанавливается непосредственно поверх основной отладочной платы (Arduino Uno, Mega, Leonardo), избавляя от необходимости макетирования проводами.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Силовой чип | L298N (Dual Full-Bridge Driver) |

| Количество каналов | 2 независимых канала постоянного тока |

| Напряжение логики (VCC) | 3.3 В / 5.0 В (автоматическая адаптация логических уровней) |

| Напряжение питания двигателей (VIN) | 6.0 – 15.0 В DC |

| Максимальный ток на канал | до 2.0 А (пиковый) |

| Максимальная рассеиваемая мощность | 25 Вт (при $T = 75^\circ\text{C}$) |

| Диапазон ШИМ (PWM Duty Cycle) | 0% … 100% (регулировка скорости) |

| Защита схемы | Защитные диоды от обратной ЭДС двигателей (Back EMF) |

| Индикация | Синие и желтые светодиоды направления вращения |

| Диапазон рабочих температур | -25 °C … +130 °C |

---

### Распределение пинов управления (Pinout)

Управление двигателями осуществляется фиксированными пинами платы Arduino:

| Двигатель | Направление вращения (Direction) | Регулировка скорости (PWM) | Выходные клеммы |

| --- | --- | --- | --- |

| Двигатель A | Цифровой пин D12 | Цифровой пин D3 (PWM) | Клеммник `OUT1 / OUT2` |

| Двигатель B | Цифровой пин D13 | Цифровой пин D11 (PWM) | Клеммник `OUT3 / OUT4` |

---

### Область применения

• Мобильная робототехника: Управление двумя ведущими колесами робототехнических платформ (2WD / 4WD роботы).
• Приводы и механика: Контроль направления и скорости вращения актуаторов, лебедок и шаговых двигателей.
• Автоматизированные платформы: Интеграция в автономные машинки с обходом препятствий, следованием по линии или радиоуправлением.
• Учебные стенды и DIY: Изучение принципов работы H-мостов, импульсно-широтной модуляции (ШИМ) и драйверов нагрузки в среде Arduino IDE.

---

### Преимущества

1. Беспроводной монтаж (Shield)

Устанавливается непосредственно на разъемы Arduino Uno/Mega, что ускоряет сборку и повышает надежность конструкции.

2. Встроенная защита от обратной ЭДС

Защитные диоды гасят индукционные выбросы напряжения двигателей, предохраняя микроконтроллер от сбоев и повреждений.

3. Наглядная светодиодная индикация

Встроенные двуцветные светодиоды визуально отображают текущее направление вращения и активность каждого канала.

4. Совместимость с логикой 3.3 В и 5 В

Подходит для работы не только с классическими платами Arduino 5V, но и с контроллерами 3.3V (например, Arduino M0, SAMD21).
