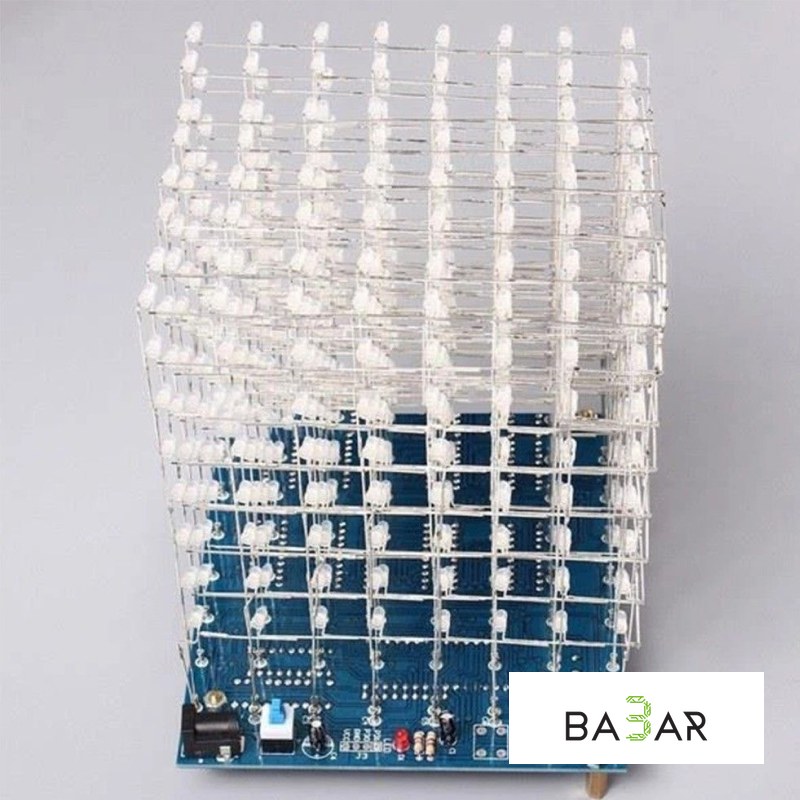

Светодиодный 3D LED-куб (Light Cube / LED Cube)

# Светодиодный 3D LED-куб (Light Cube / LED Cube)

Электронный набор (DIY Kit) или готовый светодиодный 3D-куб, состоящий из объемной матрицы светодиодов (наиболее распространенные конфигурации: 3×3×3, 4×4×4, 8×8×8). Прибор предназначен для отображения трехмерных динамических световых эффектов, объемных анимаций, текста и спектрограмм.

Управляется встроенным микроконтроллером (STC, ATmega, STM32 или Arduino) с использованием сдвиговых регистров и транзисторных ключей для динамической индикации.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Тип прибора | Светодиодная 3D-матрица / LED-куб |

| Конфигурация светодиодов | 3×3×3 (27 LED), 4×4×4 (64 LED) или 8×8×8 (512 LED) |

| Тип светодиодов | DIP 3 мм / 5 мм (Одноцветные, Mono / RGB / Синие / Матовые) |

| Управляющий контроллер | STC12C5A60S2 / ATmega328P / STM32F103 |

| Драйверы и сдвиговые регистры | 74HC595 (регистры сдвига) + ULN2803 / транзисторные ключи |

| Рабочее напряжение | 5V DC (через разъем USB Type-C, Micro-USB или DC-штекер 5.5×2.1 мм) |

| Потребляемый ток | от 0.5А (для 4×4×4) до 2А–3А (для 8×8×8 в пике) |

| Интерфейсы и функции | Встроенный аудио-вход (Аудиоспектрум), ИК-пульт ДУ, интерфейс UART для загрузки кастомных анимаций |

| Габариты основания | зависит от матрицы (от 60×60 мм до 200×200 мм) |

| Тип поставки | Набор для самостоятельной сборки (DIY Kit, требует пайки) / Готовый модуль |

---

### Ключевые преимущества для SEO и карточки товара

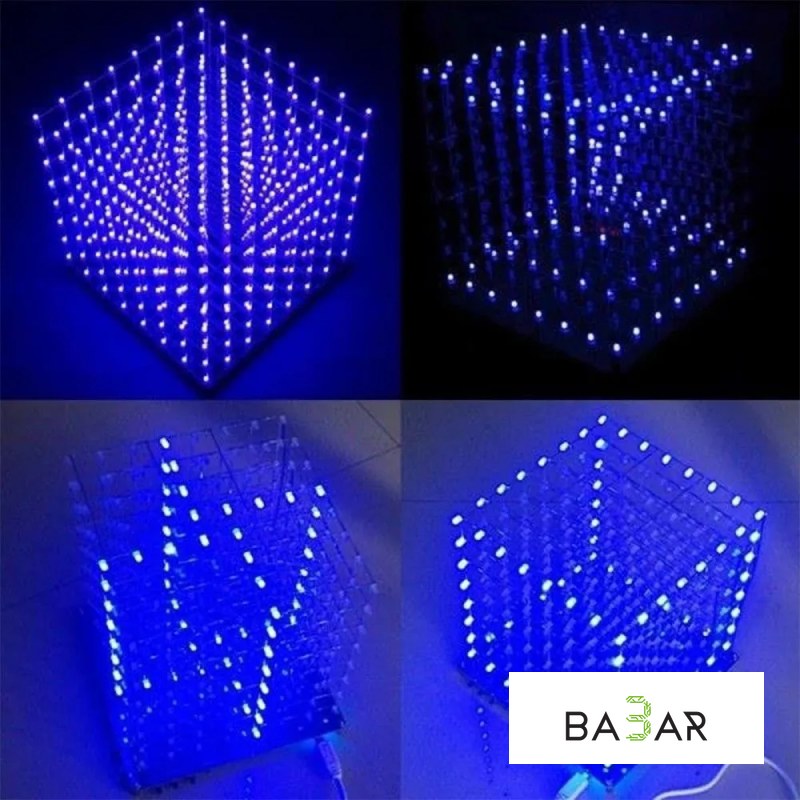

• Эффектная 3D-визуализация: Трехмерная матрица создает завораживающие объемные визуальные эффекты, паттерны, падающие капсулы, фигуры и вращающиеся спирали.
• Отличный практический конструктор для пайки: Конструкторы 3D-кубов служат идеальным учебным пособием для радиолюбителей, позволяя отработать навыки объемной пайки, работы с печатными платами и понимание принципов динамической индикации.
• Функция аудиоспектроанализатора: Модели с встроенным микрофоном или AUX-входом синхронизируют вспышки светодиодов с ритмом музыки, превращая куб в музыкальный визуализатор.
• Программируемость и кастомизация: Возможность перепрошивки контроллера и создание собственных шаблонов свечения через графические редакторы или написание кода на C/C++ (Arduino IDE).

---

### Принцип работы и архитектура управления

1. Мультиплексирование (Динамическая индикация):

Для управления большим количеством светодиодов (например, 512 штук в кубе $8\times8\times8$) используется послойное сканирование. Аноды светодиодов объединены в вертикальные колонки, а катоды — в горизонтальные слои (плоскости).

2. Сдвиговые регистры 74HC595:

Позволяют управлять сотнями каналов светодиодов с помощью всего нескольких управляющих пинов микроконтроллера.

---

### Область применения

• Обучение электронике и STEM: Практические занятия по пайке, изучению микроконтроллеров и цифрой логики в кружках робототехники и колледжах.
• Интерьерный декор и ночники: Оригинальный дизайнерский гаджет для рабочего стола, подставка для геймерского сетапа или элемент оформления интерьера.
• Аудио-визуализация: Использование в качестве индикатора уровня сигнала (VU Meter) для домашних аудиосистем.

---

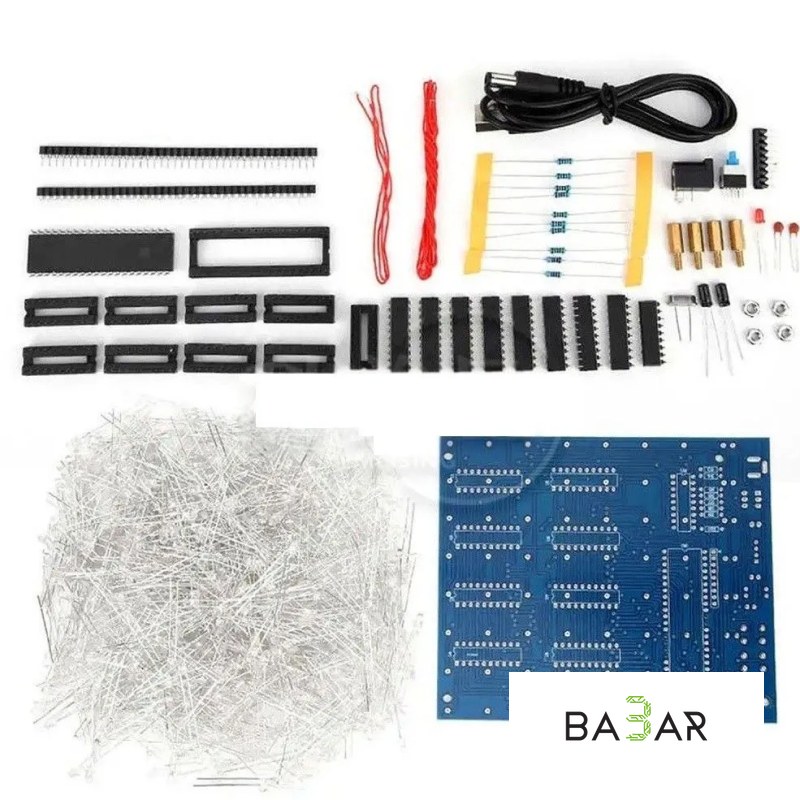

### Комплектация (для DIY Kit)

• 1 × Печатная плата управления (PCB)
• 1 × Комплект светодиодов (с запасом для сборки)
• 1 × Набор микросхем, панелек и электронных компонентов (контроллер, регистры, резисторы, конденсаторы)
• 1 × Шаблон для формовки и выравнивания светодиодов (акриловый или пластиковый)
• 1 × Кабель питания USB
