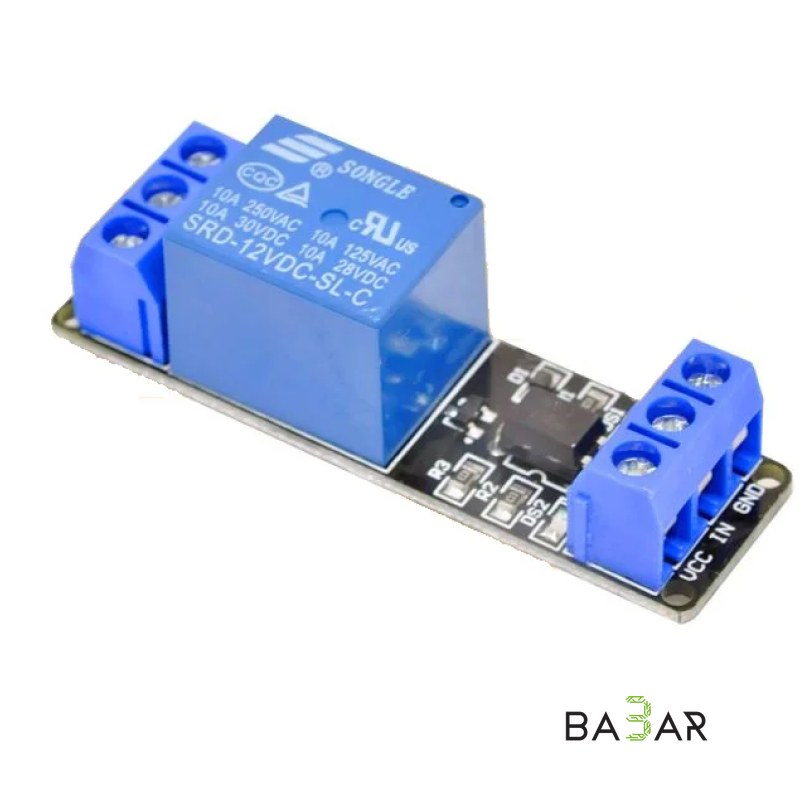

1-канальный модуль реле (12 В) с опторазвязкой

# 1-канальный модуль реле (12 В) с опторазвязкой

Одноканальный модуль электромеханического реле с рабочим напряжением управления 12 В DC. Модуль предназначен для коммутации силовой нагрузки (бытовой техники, освещения, электронагревателей, насосов и электродвигателей) в цепях постоянного тока до 30 В и переменного тока до 250 В с помощью слаботочных сигналов микроконтроллеров и автоматики.

Плата оснащена оптической развязкой (оптроном) для защиты управляющих контроллеров от импульсных помех и высоковольтных выбросов напряжений, возникающих при коммутации индуктивных нагрузок.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Количество каналов | 1 канал |

| Напряжение питания катушки (VCC) | 12 В DC ($\pm 10\%$) |

| Ток потребления катушки | ~50–60 мА (при сработавшем реле) |

| Тип управляющего сигнала | Цифровой (High / Low Level Trigger, зависит от перемычки/версии) |

| Максимальный коммутируемый ток (AC) | 10 А / 250 В AC |

| Максимальный коммутируемый ток (DC) | 10 А / 30 В DC |

| Оптическая развязка (Оптрон) | Да (микросхема PC817 или аналог) |

| Время срабатывания / отпускания | 10 мс / 5 мс |

| Индикация | Зеленый LED (питание платы `PWR`), Красный LED (статус реле `IN`) |

| Тип выходных контактов | NO (нормально разомкнутый), NC (нормально замкнутый), COM (общий) |

| Клеммники силовой части | Винтовые зажимы под провод до 1.5–2.5 $\text{мм}^2$ |

| Габариты платы | ~50 × 26 × 18.5 мм |

| Вес | ~15–18 г |

---

### Ключевые преимущества для SEO и карточки товара

• Безопасная гальваническая развязка: Встроенный оптрон полностью изолирует низковольтную управляющую часть схемы от высоковольтной силовой нагрузки, исключая риск повреждения управляющего контроллера.
• Совместимость с бортовой сетью 12 В: Идеально подходит для применения в автомобильной электронике, солнечных энергосистемах и автономных станциях без использования дополнительных понижающих конвертеров.
• Светодиодная индикация состояний: Наглядный контроль наличия питания и момента подачи управляющего сигнала благодаря двум встроенным LED-индикаторам.
• Универсальная группа контактов (NO/COM/NC): Позволяет организовывать как схемы включения, так и схемы отключения или переключения нагрузки.

---

### Назначение контактов (Pinout)

#### Управляющая группа (Штыревые контакты 2.54 мм):

• `DC+` / `VCC`: Плюс питания платы (+12 В DC).
• `DC-` / `GND`: Общий минус питания (Земля).
• `IN` / `IN1`: Вход управляющего сигнала.

*(В версиях платы с джампером выбора уровня срабатывания):*

• `HIGH`: Реле срабатывает при подаче высокого уровня (12 В / 5 В в зависимости от схемы).
• `LOW`: Реле срабатывает при замыкании контакта `IN` на `GND` (низкий уровень).

#### Силовая группа (Винтовые клеммы):

• `NO` (Normally Open): Нормально разомкнутый контакт. Замыкается с `COM` при подаче сигнала на `IN`.
• `COM` (Common): Общий контакт для подключения фазы/плюса коммутируемой нагрузки.
• `NC` (Normally Closed): Нормально замкнутый контакт. Разомкнут с `COM` при подаче сигнала на `IN`.

---

### Область применения

• Автомобильная электроника и спецтехника: Управление дополнительным освещением, противотуманными фарами, ходовыми огнями и замками в автосистемах 12 В.
• Промышленная и бытовая автоматика: Автоматический полив, управление насосами, тэнами нагревателей, вентиляторами и освещением от контроллеров Smart Home.
• DIY и робототехника: Развязка слаботочных выходов плат Arduino, ESP32, STM32 с исполнительными механизмами постоянного и переменного тока.
