# 1-канальный модуль реле (24 В) с опторазвязкой

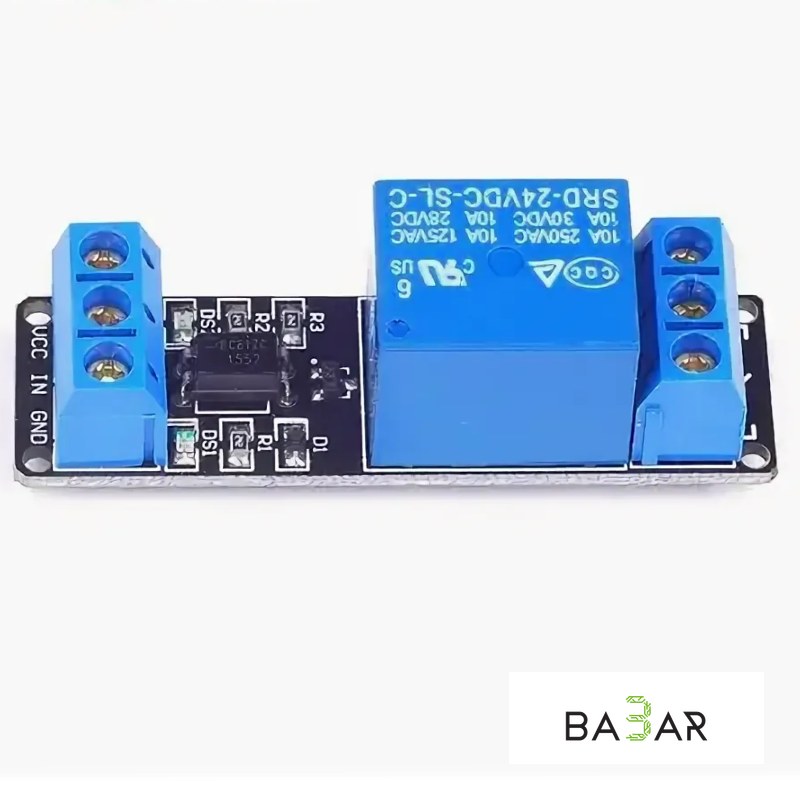

Одноканальный модуль электромеханического реле с рабочим напряжением управления 24 В DC. Предназначен для использования в системах промышленной автоматики, технологических контроллерах (ПЛК), системах умного дома и станках с ЧПУ. Модуль позволяет управлять силовой нагрузкой с напряжением до 250 В переменного тока или 30 В постоянного тока при помощи стандартных 24-вольтовых дискретных сигналов.

Плата оснащена оптоэлектронной развязкой (оптроном) для надежной гальванической изоляции слаботочных управляющих цепей от высоковольтных помех и скачков напряжения.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Количество каналов | 1 канал |

| Напряжение питания катушки (VCC) | 24 В DC ($\pm 10\%$) |

| Ток потребления катушки | ~25–35 мА (при сработавшем реле) |

| Тип управляющего сигнала | Цифровой (High / Low Level Trigger, выбирается перемычкой) |

| Максимальный коммутируемый ток (AC) | 10 А / 250 В AC |

| Максимальный коммутируемый ток (DC) | 10 А / 30 В DC |

| Оптическая развязка (Оптрон) | Да (микросхема PC817 или аналогичная) |

| Время срабатывания / отпускания | 10 мс / 5 мс |

| Светодиодная индикация | Красный LED (питание платы `PWR`), Зеленый/Красный LED (статус срабатывания `IN`) |

| Конфигурация выходов | NO (нормально разомкнутый), NC (нормально замкнутый), COM (общий) |

| Тип клеммников | Винтовые зажимы (Pitch 5.0 мм) под провод до 2.5 $\text{мм}^2$ |

| Габариты платы | ~50 × 26 × 18.5 мм |

| Вес | ~16–18 г |

---

### Ключевые преимущества для SEO и карточки товара

• Стандарт промышленных систем 24V: Идеально подходит для прямого сопряжения с дискретными выходами промышленных контроллеров (ПЛК / PLC), датчиками с NPN/PNP выходом и щитовым оборудованием.
• Надежная оптоизоляция: Полностью устраняет риск пробоя высокого напряжения из управляемой силовой цепи в чувствительные управляющие модули и контроллеры.
• Селектор уровня срабатывания (High/Low Jumper): Позволяет переключать логику управления реле кнопкой/перемычкой (срабатывание от положительного импульса 24 В или при замыкании на общий минус `GND`).
• Универсальные силовые контакты (NO/COM/NC): Сухие контакты позволяют коммутировать фазовые, нулевые и сигнальные линии любых внешних устройств.

---

### Назначение контактов (Pinout)

#### Управляющая группа (Штыревой разъем 2.54 мм):

• `DC+` / `VCC`: Плюс питания платы (+24 В DC).
• `DC-` / `GND`: Общий минус питания (0 В / Земля).
• `IN` / `IN1`: Вход управляющего сигнала 24 В.
• `Com - Low/High`: Джампер выбора уровня срабатывания (`HIGH` — сработка по логической единице; `LOW` — сработка по подтяжке к `GND`).

#### Силовая группа (Винтовые клеммы):

• `NO` (Normally Open): Нормально разомкнутый контакт (замыкается с `COM` при включении реле).
• `COM` (Common): Общий контакт коммутируемой цепи.
• `NC` (Normally Closed): Нормально замкнутый контакт (разомкнут с `COM` при включении реле).

---

### Область применения

• Промышленная автоматика и ПЛК: Управление клапанами, пускателями, сигнальными колоннами и контакторами от контроллеров Siemens, Schneider Electric, Mitsubishi, Delta и др.
• ЧПУ-станки и 3D-принтеры: Коммутация мощных нагревательных элементов, шпинделей, лазерных модулей и помп охлаждения с напряжением питания 24 В.
• Системы безопасности и СКУД: Управление электромеханическими замками, турникетами, шлагбаумами и сиренами.
