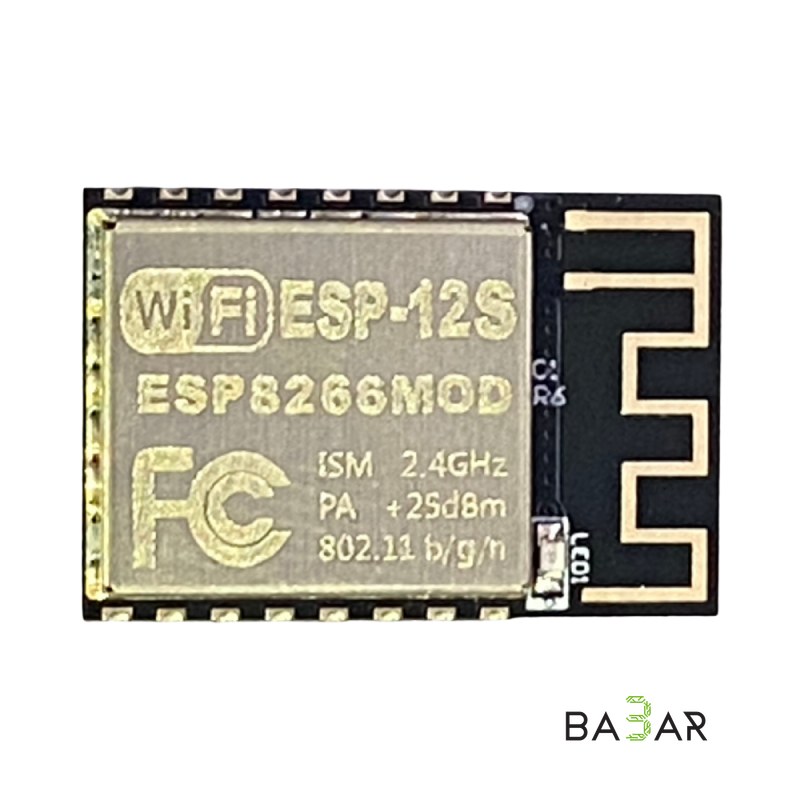

Беспроводной модуль ESP-12S (ESP8266MOD) от компании Ai-Thinker — это оптимизированная модификация популярного модуля ESP-12F на базе 32-битного микроконтроллера Tensilica L106 (ESP8266EX) с частотой 80–160 МГц. Главными отличиями версии 12S являются убранные неиспользуемые контактные площадки SPI на нижнем торце платы (корпус SMD-16), а также встроенная обвязка из подтягивающих резисторов (Pull-Up / Pull-Down) по управляющим пинам.

Модуль оснащен 4 МБ (32 Мбит) SPI Flash-памяти, экранированным металлическим кожухом и встроенной PCB-антенной.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Маркировка / Производитель | ESP-12S (ESP8266MOD) / Ai-Thinker |

| Микроконтроллер | Tensilica L106 (32-бит RISC, 80 / 160 МГц) |

| Объем Flash-памяти | 4 МБ (32 Мбит) |

| Корпус / Монтаж | SMD-16 (краевые выводы с шагом 2.0 мм) |

| Стандарт Wi-Fi | 802.11 b/g/n (2.4 ГГц – 2.5 ГГц) |

| Мощность передатчика | До 16±2 дБм |

| Режимы работы Wi-Fi | Station (Клиент), SoftAP (Точка доступа), Station + SoftAP |

| Напряжение питания ($V_{CC}$) | 3.0 – 3.6 В DC *(Строго 3.3 В!)* |

| Рабочий / Пиковый ток | ~71 мA / до 500 мА (в момент передачи) |

| Ток в режиме Deep Sleep | < 20 мкА |

| Цифровые входы/выходы (GPIO) | 9 пинов GPIO (доступны для пользователя) |

| Аналоговый вход (ADC) | 1 канал, 10-бит (диапазон входного напряжения 0 – 1.0 В) |

| Периферийные интерфейсы | UART, I2C, PWM, ADC, SPI |

| Тип антенны | Печатная PCB-антенна на плате |

| Габариты платы | 24.0 × 16.0 × 3.0 мм |

---

### Назначение контактов (Pinout ESP-12S)

• VCC: Питание модуля (+3.3 В DC).
• GND: Общий провод (земля).
• TXD (GPIO1) / RXD (GPIO3): Линии последовательного порта UART (3.3В TTL).
• EN (CH_PD): Включение модуля *(уже имеет внутреннюю подтяжку к VCC)*.
• RST: Аппаратный сброс (Reset, активный LOW).
• GPIO0: Выбор режима загрузки *(уже подтянут к VCC)*. *Для перевода в режим прошивки подтягивается к GND через кнопку.*
• GPIO15: Контроль старта *(уже притянут к GND)*.
• GPIO2: При старте должен быть подтянут к VCC.
• ADC0: Вход АЦП (10 бит, 0–1.0 В).
• GPIO4, GPIO5, GPIO12, GPIO13, GPIO14, GPIO16: Входы/выходы общего назначения (I2C, PWM, HSPI).

---

### Чем ESP-12S отличается от ESP-12E и ESP-12F

1. Встроенные подтягивающие резисторы

На плате ESP-12S уже распаяны балластные резисторы 10 кОм на линиях `GPIO0`, `EN` (подтянуты к VCC) и `GPIO15` (притянут к GND). Для запуска модуля достаточно подать только 3.3 В и GND.

2. Отсутствие «лишних» пинов (SMD-16)

В ESP-12S убран нижний ряд контактов (шины Flash-памяти SPI). Это исключает риск короткого замыкания дорожек на печатной плате при ручной пайке.

3. Сохранение габаритов

Посадочное место и шаги боковых выводов полностью совпадают с ESP-12E/F, что делает ESP-12S идеальным решением для замен в серийных устройствах.

---

### Область применения

• Умные выключатели и реле: Компактная платформа для прошивок Tasmota, ESPHome и интеграции с Home Assistant.
• Портативные IoT-датчики: Беспроводное считывание показателей датчиков с передачей по MQTT и ультранизким током сна (20 мкА).
• Беспроводные модули и адаптеры: Встраивание в бытовую и промышленную технику для передачи данных по UART.
