# 16-клавишный емкостный сенсорный модуль TTP229 (I2C / 2-Wire)

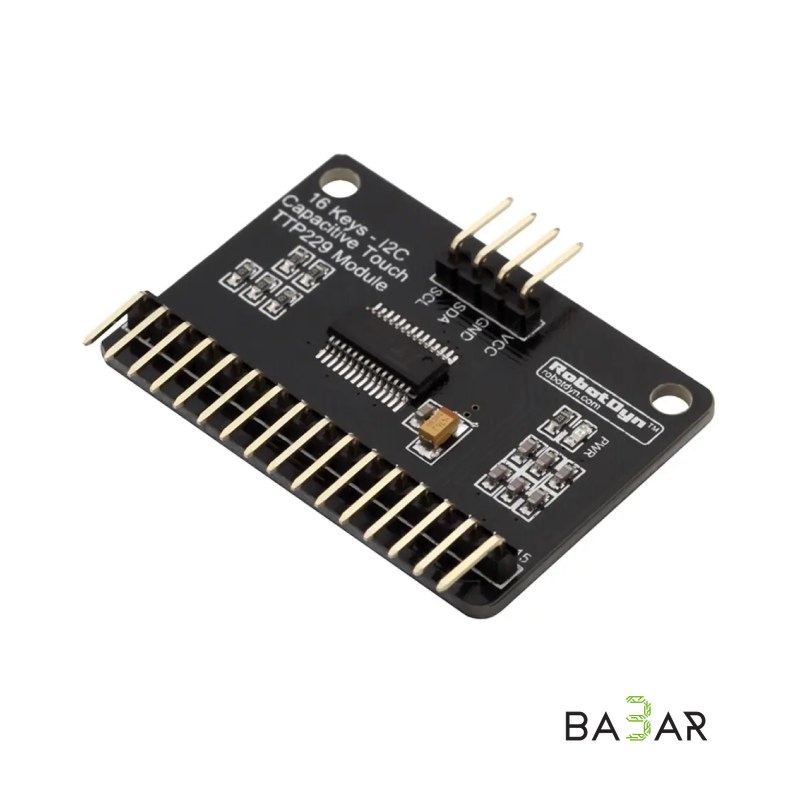

Сенсорная клавиатура на базе микросхемы TTP229BSF от RobotDyn содержит 16 емкостных сенсорных каналов. Модуль фиксирует касания пальцев, металлических предметов или электропроводящих материалов (проводящие чернила, фрукты). Поддерживает два режима работы: простой 8-клавишный с прямыми выходами и 16-клавишный с передачей данных по двухпроводному последовательному интерфейсу (SCL/SDO).

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Микросхема | TTP229BSF (TonTouch) |

| Количество сенсорных каналов | 16 входов (Pads) |

| Напряжение питания (VCC) | 2.4 – 5.5 В DC |

| Интерфейс связи (16-key mode) | 2-проводный последовательный (SCL clock / SDO data) |

| Прямые выходы (8-key mode) | 8 каналов (`OUT1 – OUT8`), активный высокий уровень (HIGH) |

| Режимы работы | 8 клавиш (параллельный выход) / 16 клавиш (последовательный) |

| Автокалибровка | Да (~4 секунды подстройка под фоновую емкость) |

| Регулировка чувствительности | Заменой конденсатора C4 (1–50 нФ) |

| Габариты платы | 65 × 50 мм |

---

### Настройка режимов работы (Перемычка TP2)

• Режим 8 клавиш (TP2 разомкнута): Активированы входы 1–8. Выходы `OUT1–OUT8` напрямую дублируют нажатия. Поддерживается одновременное нажатие нескольких клавиш.
• Режим 16 клавиш (TP2 замкнута): Активированы все 16 сенсорных площадок. Данные считываются микроконтроллером по стробируемой линии `SCL` и `SDO`.

---

### Пример скетча для Arduino (Режим 16 клавиш)

Считывание состояния 16 сенсорных кнопок путем последовательной подачи импульсов на SCL:

```cpp

#define SCL_PIN 2

#define SDO_PIN 3

uint16_t readTouch() {

uint16_t data = 0;

for (int i = 0; i < 16; i++) {

digitalWrite(SCL_PIN, LOW);

delayMicroseconds(2);

digitalWrite(SCL_PIN, HIGH);

delayMicroseconds(2);

if (digitalRead(SDO_PIN) == LOW) {

data |= (1 << i); // При нажатии уровень LOW

}

}

return data;

}

void setup() {

pinMode(SCL_PIN, OUTPUT);

pinMode(SDO_PIN, INPUT);

digitalWrite(SCL_PIN, HIGH);

Serial.begin(9600);

}

void loop() {

uint16_t keys = readTouch();

if (keys) {

Serial.print("Нажата клавиша (маска): 0x");

Serial.println(keys, HEX);

}

delay(50);

}

```

---

### Область применения

• Панели ввода и клавиатуры: Замена механических кнопок в терминалах, кодовых замках и терминалах ввода PIN-кода.
• Герметичные интерфейсы: Управление приборами через защитное оргстекло, пластик или стекло.
• Музыкальные контроллеры: Создание DIY MIDI-клавиатур и интерактивных синтезаторов.
• Учебные STEM-проекты: Создание интерактивных наборов (аналоги MaKey MaKey) для экспериментов с проводимостью.

---

### Преимущества

1. Отсутствие подвижных деталей

Емкостная технология исключает дребезг контактов и механический износ.

2. Гибкая настройка чувствительности

Замена конденсатора C4 (например, на 4.7 нФ) позволяет работать через толстые защитные накладки.

3. Экономия портов контроллера

В 16-клавишном режиме используется всего 2 цифровых пина (`SCL` и `SDO`).

4. Автоматическая калибровка

Модуль адаптируется к изменениям влажности и температуры каждые 4 секунды.
