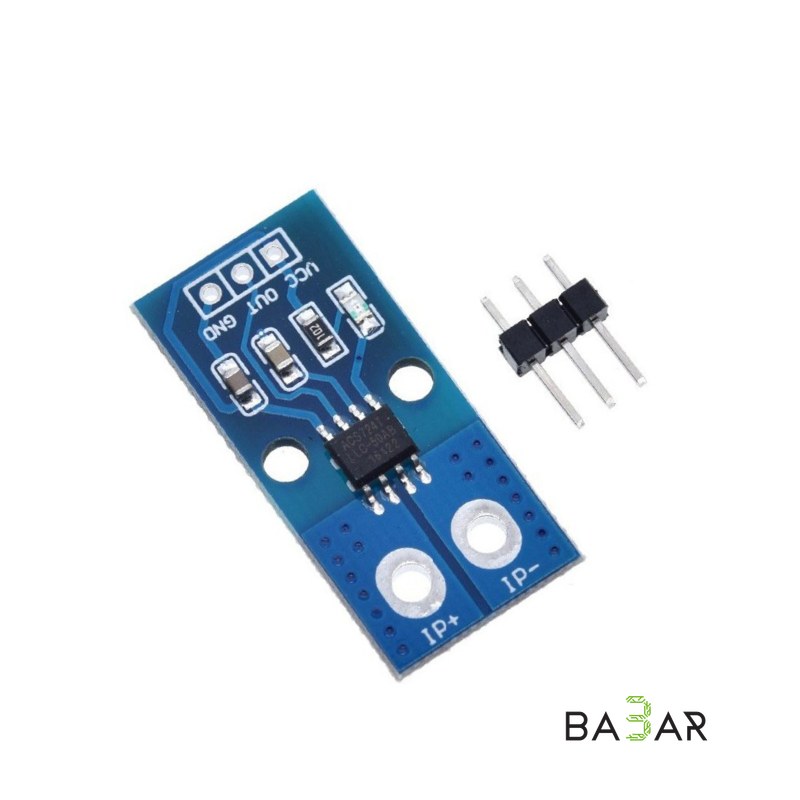

ACS724 (50A) — Модуль датчика тока Холла (AC/DC)

# ACS724 (50A) — Модуль датчика тока Холла (AC/DC)

Модуль датчика переменного и постоянного тока (AC/DC) на базе микросхемы ACS724 с диапазоном измерения до ±50 А. Принцип работы основан на эффекте Холла, что обеспечивает гальваническую развязку силового и управляющего контуров, минимизируя помехи и защищая управляющую электронику. Модуль является надежным и недорогим решением для систем управления двигателями, мониторинга питания и защиты от перегрузок.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Чипсет | Allegro ACS724 |

| Измеряемый ток | До 50 А (переменный AC / постоянный DC, двунаправленный) |

| Принцип работы | Датчик на эффекте Холла |

| Электрическая изоляция | Да (полная гальваническая развязка силовых и сигнальных цепей) |

| Устойчивость к перегрузкам | Кратковременная перегрузка по току до 5х от номинала |

| Тип выхода | Аналоговый сигнал |

| Совместимость | Arduino, ESP32, STM32, Raspberry Pi (через АЦП) и другие контроллеры |

---

### Область применения

• Управление электродвигателями: Мониторинг нагрузки, защита от заклинивания ротора и контроль потребления моторов.
• Системы питания и заряда: Измерение токов в солнечных инверторах, зарядных устройствах и блоках питания.
• Защита от перегрузок по току: Встраивание в цепи автоматики для быстрого отключения нагрузки при превышении порога.
• Высоковольтные и изолированные схемы: Безопасное снятие показаний тока в силовых цепях без прямого электрического контакта с контроллером.

---

### Преимущества

1. Гальваническая развязка

Встроенная изоляция силового силового проводника от измерительной схемы снижает вероятность помех и защищает микроконтроллер от пробоя.

2. Двунаправленное измерение (AC/DC)

Подходит для работы как с постоянным (DC), так и с переменным (AC) током.

3. Высокая перегрузочная способность

Микросхема выдерживает импульсные перегрузки по току, превышающие номинал (50 А) в 5 раз.

4. Простое подключение

Аналоговый выход позволяет легко считывать данные через любой стандартный АЦП (ADC) микроконтроллера.

---

> Важное примечание по эксплуатации:

> Поскольку модуль ACS724 работает на основе эффекта Холла, он чувствителен к внешним магнитным полям. При монтаже и эксплуатации старайтесь размещать датчик вдали от сильных источников магнитных полей (мощных трансформаторов, постоянных магнитов, дросселей и силовых проводов с высокими токами), чтобы избежать искажения результатов измерений.
