DS1302SN RX8025T Встраиваемый цифровой LED-модуль «3 в 1» (Часы, Термометр, Вольтметр) DC 5–30V

# DS1302SN RX8025T Встраиваемый цифровой LED-модуль «3 в 1» (Часы, Термометр, Вольтметр) DC 5–30V

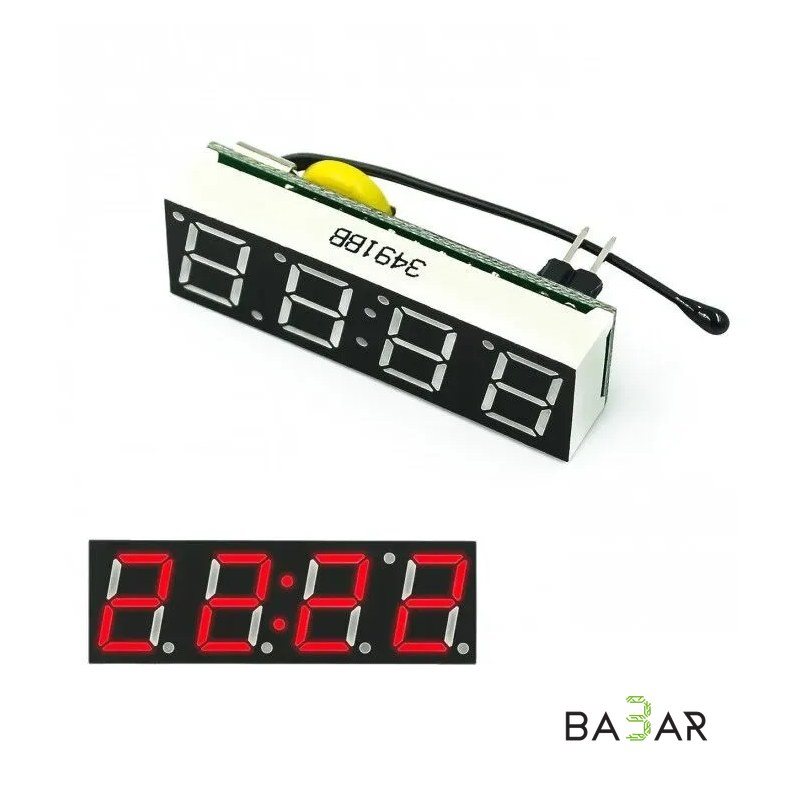

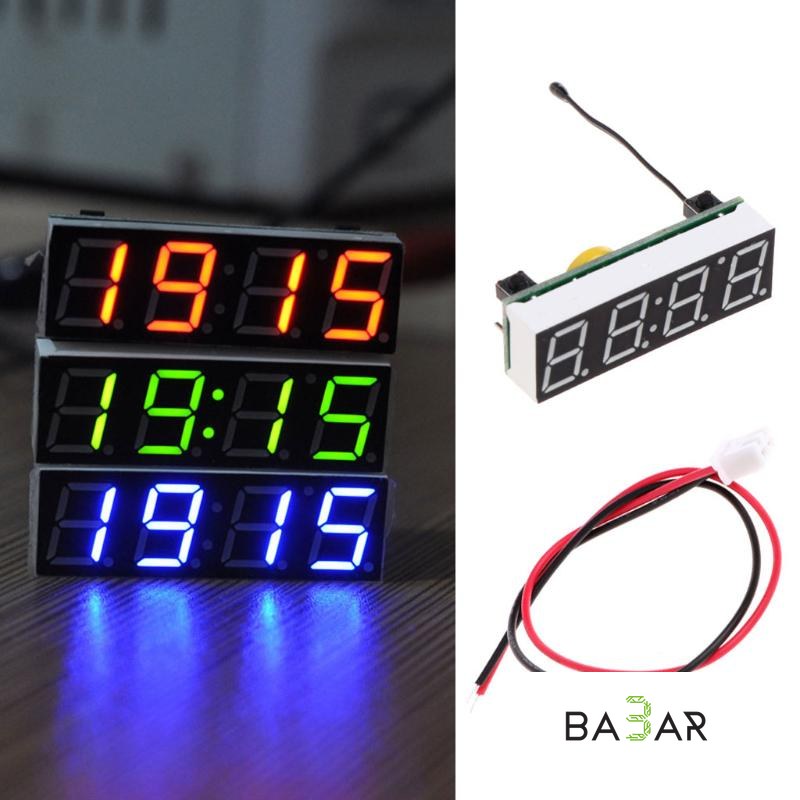

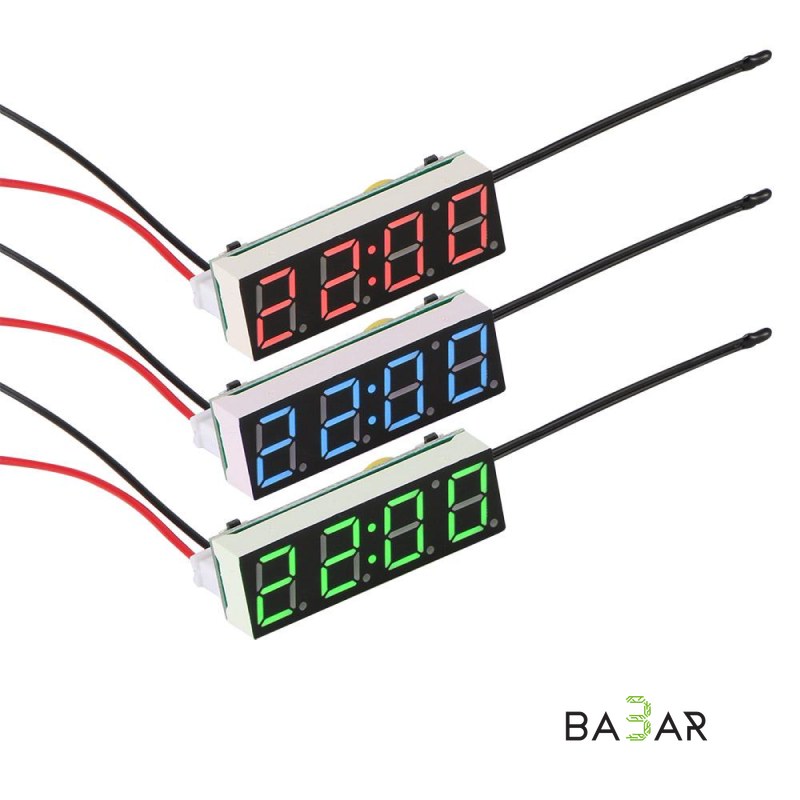

Многофункциональный встраиваемый электронный модуль с красным светодиодным (LED) дисплеем сочетает в себе функции точных часов, цифрового термометра и вольтметра постоянного тока. Модуль построен на базе прецизионного чипа реального времени RX8025T со встроенной термокомпенсацией и выносного датчика температуры, исключающего погрешность от нагрева самой платы. Модуль идеально подходит для установки в приборную панель автомобиля, мототехники, лабораторных блоков питания или бытовых приборов.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Основные чипы | RX8025T (RTC высокой точности) / DS1302SN |

| Отображаемые функции | Время (Часы:Минуты), Дата (День:Месяц:Год), Температура, Напряжение |

| Цвет свечения индикатора | Красный |

| Напряжение питания (VCC) | 5.0 – 30.0 В DC |

| Диапазон вольтметра | 5.0 – 30.0 В DC (дискретность 0.1 В) |

| Диапазон термометра | -40 °C … +120 °C (разрешение 0.1 °C) |

| Тип датчика температуры | Выносной водонепроницаемый зонд на проводе |

| Коррекция (калибровка) | Ручная калибровка погрешности вольтметра и термометра |

| Режимы отображения (dd) | Фиксированный или цикличный (Время / Температура / Напряжение) |

| Габариты модуля | 40 × 14 × 13 мм |

---

### Режимы попеременного отображения (опция `dd`)

В меню настроек переключаются следующие сценарии цикличного вывода информации:

• dd:0 — Последовательный цикл: Время ➔ Температура ➔ Напряжение.
• dd:1 — Последовательный цикл: Время ➔ Температура.
• dd:3 — Последовательный цикл: Время ➔ Напряжение.

---

### Инструкция по настройке и калибровке

Управление и настройка параметров осуществляются двумя кнопками на плате (Левая — Выбор/Переход, Правая — Изменение/Увеличение):

1. Быстрое переключение дисплея

В обычном режиме нажмите Правую кнопку для ручного переключения между временем, датой, температурой и напряжением.

2. Вход в режим настройки

В обычном режиме нажмите Левую кнопку (двоеточие загорит стабильно):

• Минуты (00–59): Мигает значение, нажимайте Правую для установки. Нажмите Левую для перехода.
• Часы (00–23): Нажимайте Правую для установки. Нажмите Левую.
• День (1–31): Двоеточие гаснет. Установите день и нажмите Левую.
• Месяц (1–12): Установите месяц и нажмите Левую.
• Год (2012–2049): Установите год и нажмите Левую.
• Калибровка вольтметра: Введите поправку напряжения с шагом 0.1 В (положительное или отрицательное значение). Нажмите Левую.
• Калибровка термометра: Введите поправку температуры в °C (положительное или отрицательное значение). Нажмите Левую.
• Режим цикличного дисплея (`dd`): Выберите `dd:0`, `dd:1` или `dd:3` Правой кнопкой. Нажмите Левую.
• Интервал смены показаний (`dF`): Задайте время задержки кадров (чем больше цифра, тем длиннее интервал).
• Сохранение: Нажмите Левую кнопку последний раз для сохранения всех настроек и выхода.

> Внимание по питанию: Вольтметр измеряет напряжение в диапазоне до 30 В. При использовании в автомобилях с 24V бортовой сетью учтите, что во время зарядки от генератора напряжение может превысить 30 В, что приведет к выходу модуля из строя. Используйте модуль с чистым постоянным током.

---

### Область применения

• Автомототехника: Встраивание в салон автомобиля, катера, мотоцикла или скутера для контроля бортовой сети и температуры за бортом/в салоне.
• Лабораторные БП и контроллеры: Индикация выходного напряжения и температуры радиатора охлаждения.
• Домашняя автоматика: Встраивание в стены, корпуса системных блоков ПК, климатические станции и самодельные приборы.

---

### Преимущества

1. Чип RX8025T высокой точности

Встроенный кварцевый генератор с термокомпенсацией предотвращает уход часов в отличие от стандартных чипов DS1307.

2. Выносной датчик температуры

Позволяет измерять температуру на улице или внутри двигателя без влияния собственного нагрева дисплея.

3. Возможность калибровки

Наличие программной подстройки показаний вольтметра и термометра позволяет добиться максимальной точности.

4. Широкий диапазон питания (5–30 В)

Модуль питается напрямую от измеряемого напряжения без необходимости использовать дополнительные стабилизаторы.
