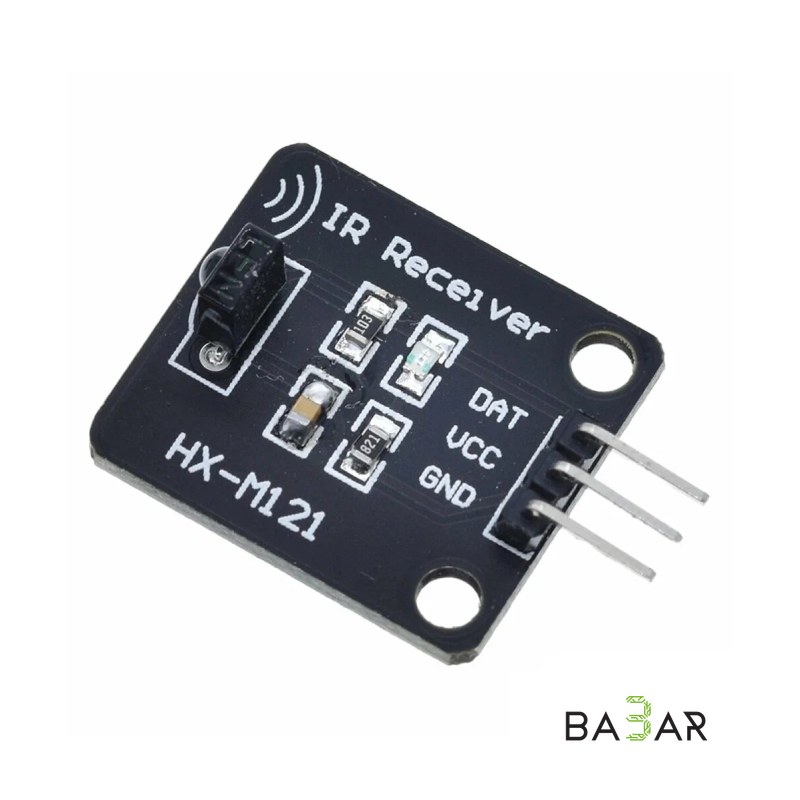

Модуль ИК-приемника HX-M121 (38 кГц, VS1838B)

# Модуль ИК-приемника HX-M121 (38 кГц, VS1838B)

Модуль инфракрасного приемника HX-M121 на базе датчика VS1838B (или аналогичного типа 1838) предназначен для приема цифровых команд с дистанционных ИК-пультов управления (работающих на стандартной несущей частоте 38 кГц) и передачи дешифрованного сигнала на микроконтроллеры (Arduino, ESP32, STM32, Raspberry Pi). Плата оснащена встроенным фильтром помех, светодиодным индикатором приема сигнала и подтягивающим резистором.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель платы | HX-M121 |

| Сенсорный элемент | VS1838B (инфракрасный фотоприемник) |

| Несущая частота приема | 38 кГц (стандарт для большинства ДУ пультов) |

| Длина волны ИК-излучения | 940 нм |

| Напряжение питания (VCC) | 2.7 – 5.5 В DC (оптимально 3.3 В / 5.0 В) |

| Ток потребления | ~0.5 – 1.5 мА (сверхнизкое энергопотребление) |

| Дальность приема сигнала | до 15–18 метров (в зависимости от мощности пульта) |

| Угол приема | ±45° (всенаправленная линза) |

| Поддерживаемые протоколы | NEC, RC5, RC6, Sony (SIRC) и др. |

| Индикация работы | Встроенный светодиод (мигает при получении ИК-сигнала) |

| Габариты модуля | 24 × 15 × 10 мм |

---

### Назначение контактов (Pinout)

• VCC / «+»: Питание модуля (+3.3 В или +5 В DC).
• GND / «-»: Общий провод (земля).
• DAT / OUT / «S»: Цифровой выход данных (подключается к любому цифровому пину микроконтроллера).

> Логика сигнала: В режиме ожидания на выходе `DAT` держится высокий логический уровень (HIGH). При получении ИК-импульса от пульта уровень снижается до низкого (LOW).

---

### Область применения

• Дистанционное управление робототехникой: Управление роботами-машинами, манипуляторами и DIY-платформами с помощью обычного ИК-пульта.
• Системы «Умный дом»: Беспроводное переключение реле, управление освещением, регулировка яркости светодиодных лент.
• Мультимедиа и медиацентры: Управление аудиосистемами, ТВ-приставками, ПК и медиаплеерами на базе Raspberry Pi (LIRC).
• Учебные STEM-проекты: Изучение принципов передачи данных по ИК-каналу и протоколов кодирования (NEC).

---

### Преимущества

1. Защита от помех

Встроенный металлический экран и внутренний полосовой фильтр сенсора 1838 эффективно отсекают фоновую засветку от люминесцентных и дневных ламп.

2. Визуальный контроль приема

Наличие светодиода на плате позволяет сразу увидеть, доходят ли импульсы от пульта до приемника без подключения к ПК.

3. Совместимость с 3.3V и 5V логикой

Прямое подключение к платам Arduino Uno/Mega (5В) и ESP32/ESP8266/STM32 (3.3В) без дополнительных конвертеров уровней.

4. Готовая обвязка

Плата уже содержит необходимые фильтрующие конденсаторы и резисторы подтяжки, что избавляет от необходимости собирать схему на макетной плате.
