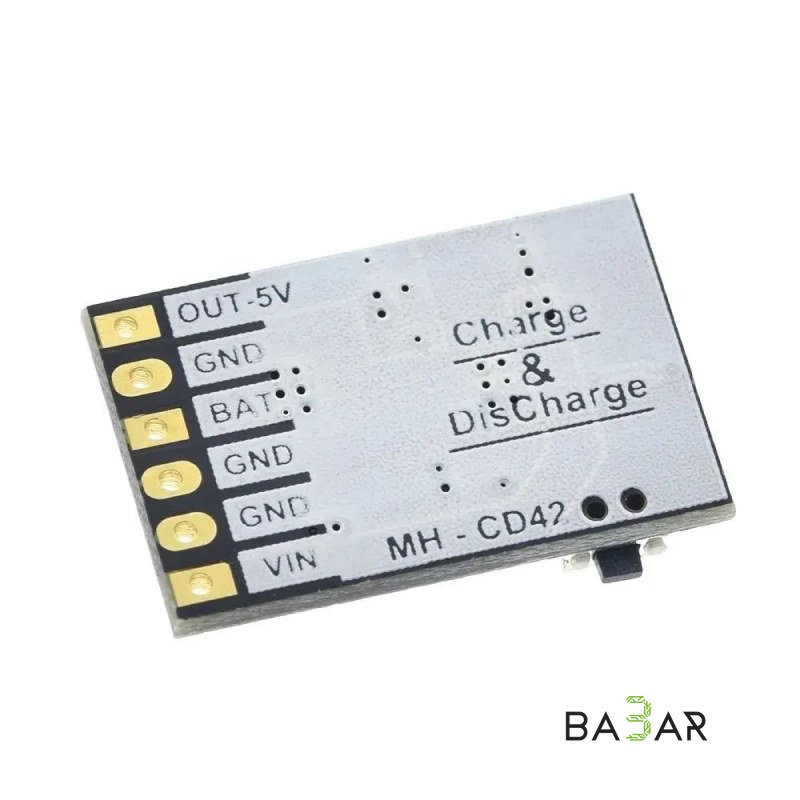

MH-CD42 — Модуль заряда/разряда Li-Ion / Li-Po АКБ (Power Bank 5В / 2.1А)

# MH-CD42 — Модуль заряда/разряда Li-Ion / Li-Po АКБ (Power Bank 5В / 2.1А)

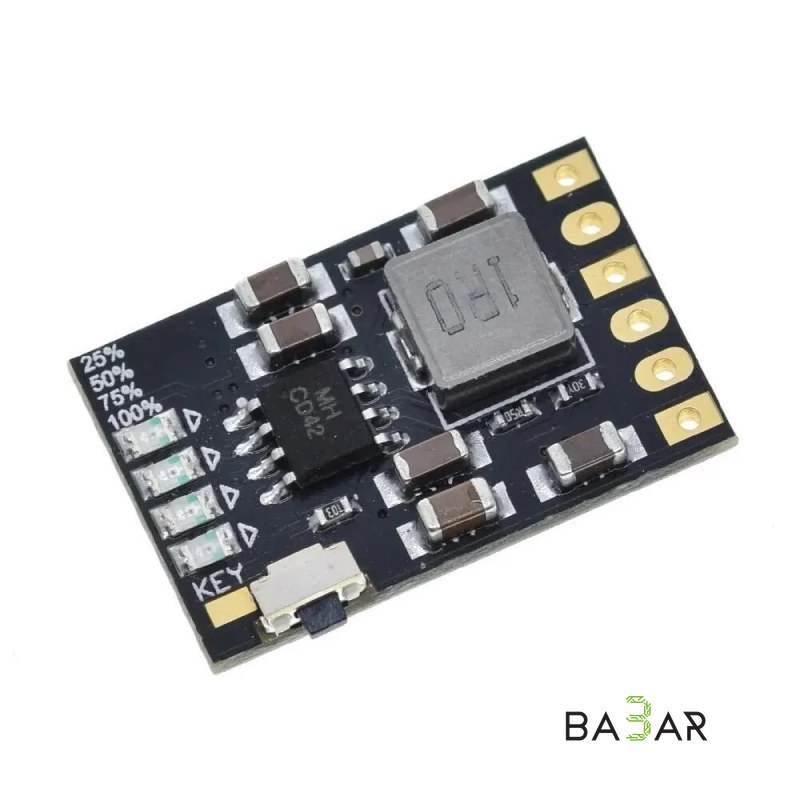

Компактный плата-модуль MH-CD42 на базе интегрального контроллера (аналог IP5306) объединяет в себе импульсное зарядное устройство для литиевых аккумуляторов и повышающий DC-DC преобразователь. Позволяет легко создать Power Bank или организовать автономное питание 5 В для портативных устройств с током нагрузки до 2.1 А.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Контроллер | Интегрированный чип (аналог IP5306) |

| Входное напряжение (заряд) | 4.65 – 5.5 В DC |

| Выходное напряжение (разряд) | 5.0 В DC |

| Напряжение аккумулятора | 3.0 – 4.2 В / 4.4 В (поддержка Li-Ion и LiHV) |

| Ток заряда аккумулятора | До 2.1 А (синхронный импульсный) |

| Выходной ток (линия 5В) | До 2.1 А |

| Ток потребления в режиме ожидания | <50 мкА |

| Автоматическое отключение нагрузки | При токе потребления ниже 45 мА |

| Индикация заряда | 4 светодиода (25%, 50%, 75%, 100%) |

| Габариты и вес | 25 × 16 × 4 мм, вес 2 г |

---

### Управление и функционал

• Активация выхода 5В: Происходит автоматически при подключении нагрузки или по единичному нажатию кнопки.
• Отключение выхода: Двойное быстрое нажатие кнопки принудительно выключает повышающий преобразователь.
• Автоотключение (Smart-Save): Модуль автоматически уходит в спящий режим, если ток потребления подключенного устройства опускается ниже 45 мА.

---

### Область применения

• Портативные аккумуляторы (Power Bank): Сборка компактных внешних зарядных устройств на 1 ячейку Li-Ion / Li-Po (18650, 21700 и др.).
• Автономное питание контроллеров: Запитывание плат Arduino, ESP32, ESP8266 и Raspberry Pi от одного литиевого аккумулятора.
• DIY-электроника и робототехника: Оформление узлов питания для портативных приборов, датчиков и беспроводных устройств.

---

### Преимущества

1. Высокий КПД и малый нагрев

Синхронный импульсный преобразователь обеспечивает эффективную зарядку и разрядку с током до 2.1 А без сильного нагрева микросхемы.

2. Комплексная система защиты

Встроены защиты от короткого замыкания (SCP), перегрузки по току и напряжению, глубокого разряда/перезаряда, а также термозащита (до 70°C).

3. Поддержка LiHV аккумуляторов

Позволяет работать как со стандартными аккумуляторами (4.2 В), так и с литий-полимерными батареями повышенного напряжения (до 4.4 В).

4. Удобная индикация

4 встроенных светодиода наглядно отображают текущий уровень заряда аккумулятора в реальном времени.
