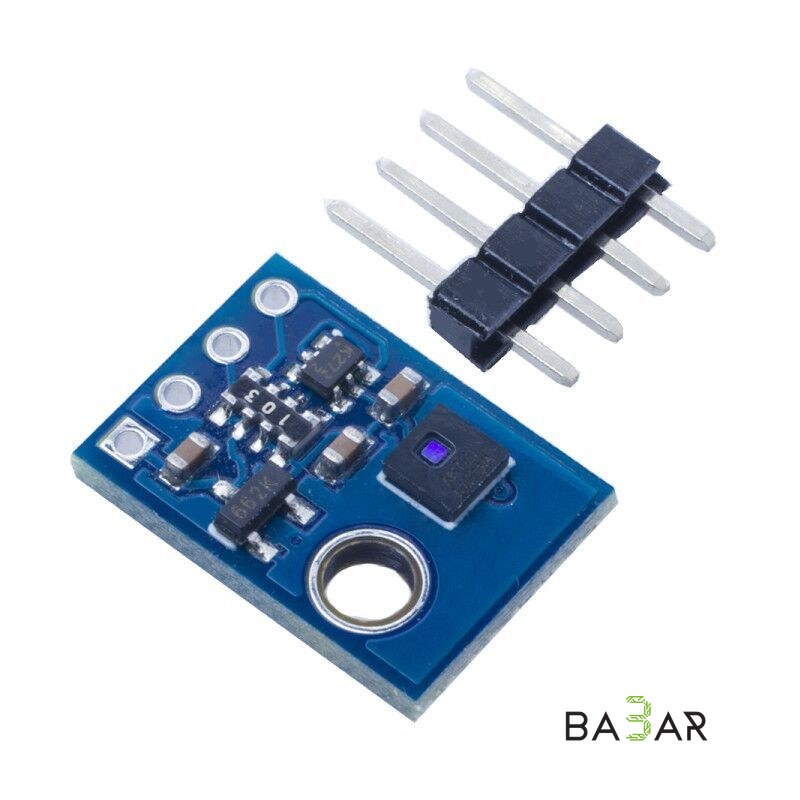

Модуль датчика температуры и влажности AHT21 (I2C, 3.3–7 В)

# Модуль датчика температуры и влажности AHT21 (I2C, 3.3–7 В)

Высокоточный цифровой сенсор температуры и относительной влажности воздуха AHT21 от компании ASAIR (Aosong) представляет собой улучшенное поколение популярной серии датчиков AHT10 / AHT20. Модуль выполнен на базе емкостного MEMS-элемента и проходит точную заводскую калибровку. Встроенный на плату LDO-стабилизатор XC6206 (3.3В) и двунаправленный конвертер логических уровней позволяют подключать модуль к микроконтроллерам с напряжением логики и питания как 3.3 В, так и 5.0 В (Arduino, ESP32, STM32) без дополнительных компонентов.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Сенсорный элемент | ASAIR AHT21 (MEMS-технология) |

| Интерфейс связи | I²C (тактовая частота до 400 кГц) |

| I²C адрес | `0x38` (стандартный) |

| Напряжение питания (VCC) | 3.3 – 7.0 В DC (встроен LDO-стабилизатор XC6206) |

| Уровень логических сигналов | 3.3 В / 5.0 В (встроен конвертер уровней) |

| Диапазон измерения температуры | -40 °C … +120 °C (расширенный по сравнению с AHT20) |

| Точность / Разрешение (Температура) | ±0.3 °C / 0.01 °C |

| Диапазон измерения влажности | 0% … 100% RH |

| Точность / Разрешение (Влажность) | ±2% RH (при 25 °C) / 0.024% RH |

| Время одного измерения | ~75 мс |

| Рекомендуемый интервал опроса | от 8 до 30 секунд |

| Энергопотребление | ~70 мкВт (в режиме измерения) / 0.9 мкВт (в режиме сна) |

| Габариты модуля | 16 × 11 мм (размер чипа сенсора: 4 × 5 × 1.6 мм) |

---

### Назначение контактов (Pinout)

• VCC: Входное питание модуля (3.3 – 7.0 В DC).
• GND: Общий провод (земля).
• SDA: Двунаправленная линия данных шины I²C (поддерживает логику 3.3 В и 5 В).
• SCL: Линия тактирования шины I²C (поддерживает логику 3.3 В и 5 В).

---

### Область применения

• Метеостанции и климат-контроль: Точный мониторинг комнатной и уличной температуры/влажности в системах «Умный дом».
• Системы вентиляции и увлажнения: Автоматическое управление вытяжками, кондиционерами, увлажнителями и осушителями воздуха.
• Теплицы и гроубоксы: Поддержание оптимального микроклимата для выращивания растений и грибов.
• Инкубаторы и медицинское оборудование: Непрерывный контроль параметров среды, требующих высокой стабильности показаний.

---

### Преимущества

1. Встроенный конвертер уровней и LDO

Безопасно подключается напрямую к 5V-платам (Arduino Uno / Mega) и 3.3V-платам (ESP32, ESP8266, STM32) по питанию и логике.

2. Высокая точность и стабильность

Заводская калибровка гарантирует минимальный дрейф характеристик (погрешность по температуре всего ±0.3 °C).

3. Расширенный температурный диапазон

Работает в диапазоне от -40 °C до +120 °C, превосходя младшие версии AHT10 и AHT20.

4. Низкое энергопотребление

Потребление менее 1 мкВт в режиме сна делает модуль идеальным решением для беспроводных IoT-датчиков с питанием от батареек.
