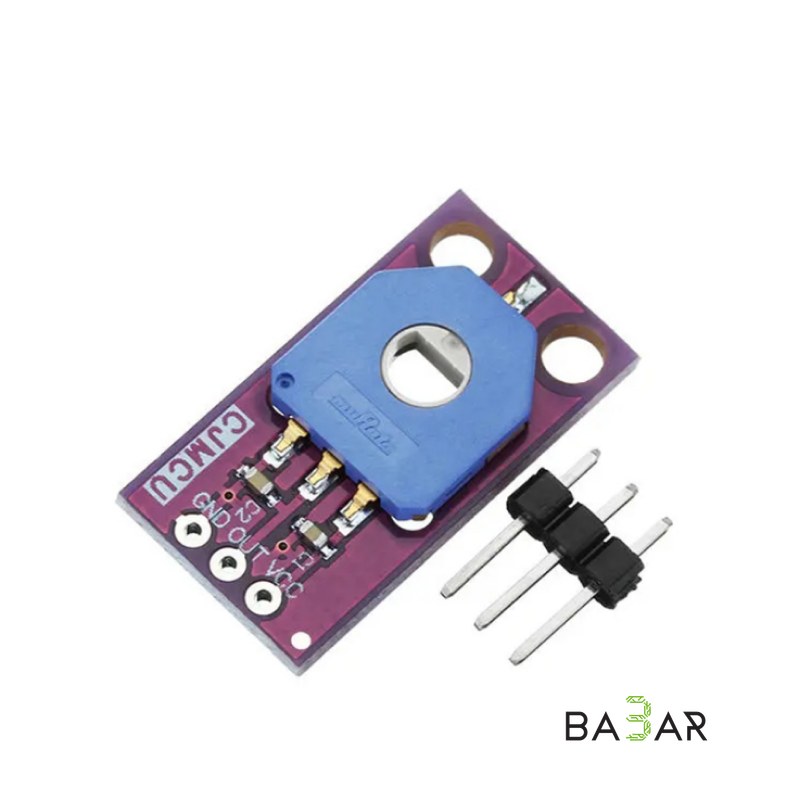

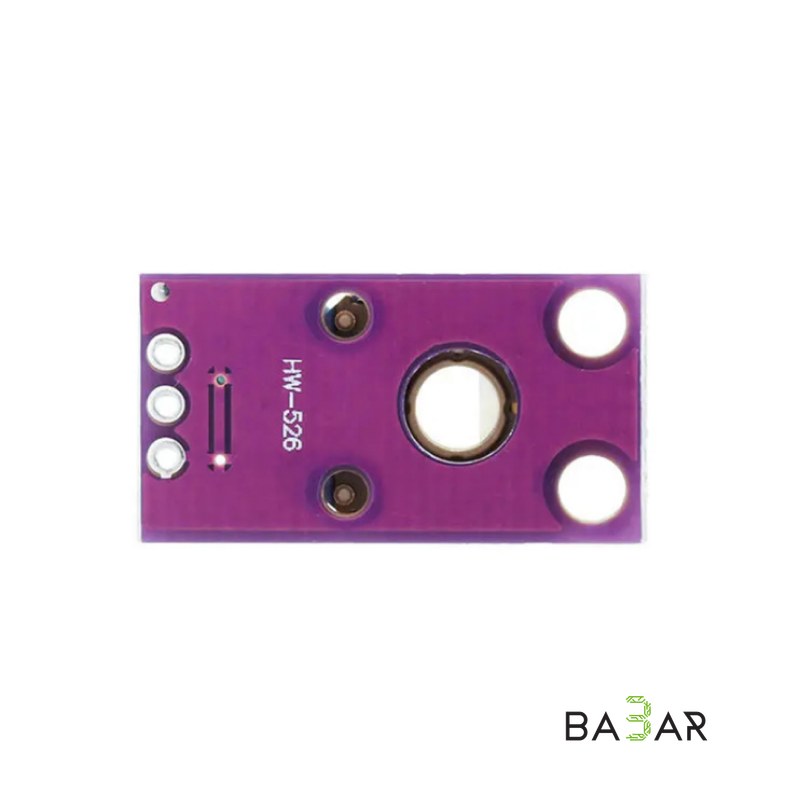

Модуль датчика угла поворота HW-526 (Murata SV01A103AEA01R00, 10 кОм)

# Модуль датчика угла поворота HW-526 (Murata SV01A103AEA01R00, 10 кОм)

Компактный SMD-модуль датчика угла поворота HW-526 построен на базе пылезащищенного резистивного потенциометра Murata SV01A103AEA01R00 (серии SV01). Модуль предназначен для измерения углового положения вала и преобразования угла поворота в пропорциональное аналоговое напряжение. Благодаря непрерывному вращению, высокому ресурсу и широкому диапазону рабочих температур (-40°C ~ 85°C), модуль подходит для систем управления, робототехники, регуляторов и контроллеров на базе Arduino, ESP32, STM32 и Raspberry Pi.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель платы | HW-526 |

| Основной компонент | Murata SV01A103AEA01R00 |

| Тип датчика | Резистивный потенциометрический (SMD, пылезащищенный) |

| Измеряемый параметр | Угловое положение (Rotary Position) |

| Электрический / Механический угол | 0° ~ 333.3° (непрерывное вращение / Continuous) |

| Выходной сигнал | Аналоговое напряжение (Analog Voltage Output) |

| Номинальное сопротивление | 10 кОм (103) |

| Допуск сопротивления | ±30% |

| Линейность | ±2% |

| Тип привода (Actuator) | Отверстие под вал (Hole for Shaft) |

| Рабочая температура | -40°C ~ +85°C |

| Монтаж | Поверхностный (SMD/SMT) |

| Габариты платы | 28 × 13 × 3 мм |

| Вес | ~2 г |

---

### Назначение контактов (Pinout)

• VCC / 5V (3.3V): Питание модуля (+3.3 В или +5.0 В DC).
• OUT / Signal: Выход аналогового сигнала (подключается к АЦП / ADC микроконтроллера).
• GND: Общий провод (земля).

---

### Область применения

• Робототехника и мехатроника: Определение угла поворота суставов манипуляторов, сервоприводов и шарниров.
• Органы управления: Использование в качестве компактного энкодера/потенциометра в пультах, джойстиках и регуляторах.
• Обратная связь по положению: Измерение положения заслонок, вентилей, педалей и поворотных механизмов.

---

### Преимущества

1. Пылезащищенная конструкция (Dust-Proof): Корпус Murata SV01 защищает резистивный слой от пыли и загрязнений, увеличивая срок службы.

2. Широкий угол измерений (333.3°)

Обеспечивает высокий рабочий диапазон при непрерывном вращении.

3. Простота интеграции

Выдает линейный аналоговый сигнал, который легко считывается любым микроконтроллером со встроенным АЦП.

4. Надежность Murata

Высокая повторяемость измерений и линейность ±2%.

---

### Комплектация

• 1× Модуль датчика угла поворота HW-526 (Murata SV01A103AEA01R00)
