Модуль энергонезависимой Flash-памяти CJMCU-2516 (Winbond W25Q16, SPI, 16 Мбит / 2 МБ)

# Модуль энергонезависимой Flash-памяти CJMCU-2516 (Winbond W25Q16, SPI, 16 Мбит / 2 МБ)

Компактный модуль памяти CJMCU-2516 построен на базе чипа Winbond W25Q16 (W25Q16BVSIG / W25Q16JV) — последовательной NOR Flash-памяти объемом 16 Мбит (2 МБайт). Модуль предназначен для хранения данных, шрифтов, аудиофайлов, веб-страниц, логов и прошивок в системах с ограниченным пространством и требованиями к низкому энергопотреблению. Взаимодействие с микроконтроллерами (Arduino, ESP32, STM32, Raspberry Pi) осуществляется по высокоскоростному шинному интерфейсу SPI (а также Dual/Quad SPI).

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель платы | CJMCU-2516 |

| Основной чип | Winbond W25Q16 (W25Q16BVSIG / W25Q16JV) |

| Тип памяти | Serial NOR Flash (SPI Flash) |

| Объем памяти | 16 Мбит (2 МБайт / 2048 КБайт) |

| Интерфейсы связи | Standard SPI, Dual SPI, Quad SPI |

| Рабочее напряжение (VCC) | 2.7 В – 3.6 В DC (номинально 3.3 В) |

| Ток потребления (Power-Down) | до 1 мкА (в режиме глубокого сна) |

| Тактовая частота SPI | До 104 МГц (до 80 МГц для серии B / 133 МГц для JV) |

| Организация памяти | Секторы по 4 КБ, блоки по 32/64 КБ |

| Габариты платы | 14 × 15 × 3 мм |

| Вес | ~1.5 г |

---

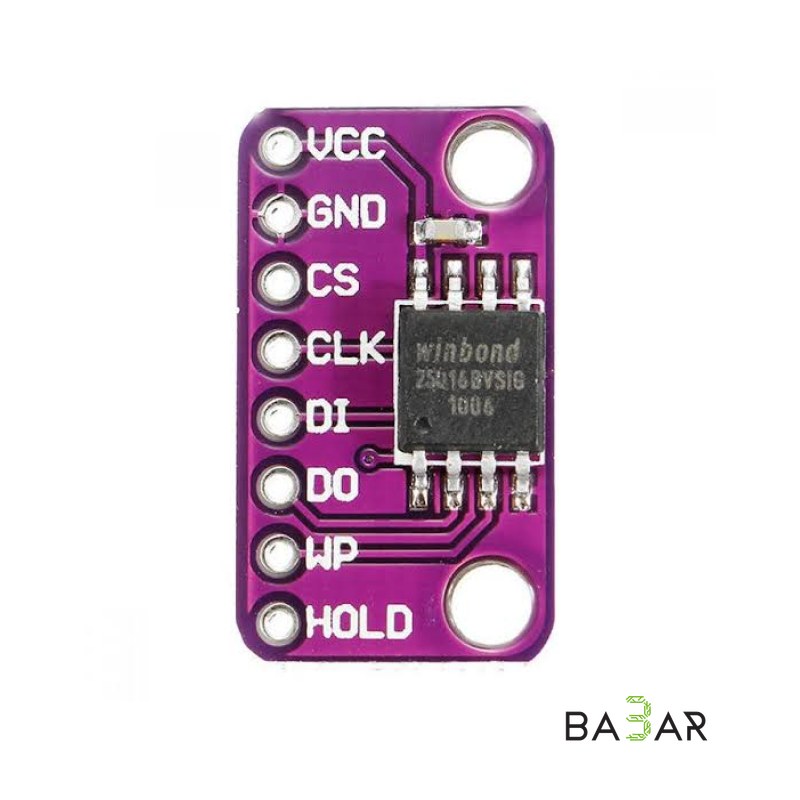

### Назначение контактов (Pinout)

• VCC: Питание модуля (+2.7 В – +3.6 В DC, оптимально 3.3 В).
• GND: Общий провод (земля).
• CS / NSS: Выбор устройства (Chip Select, активный уровень — низкий).
• DO / MISO (IO1): Выход данных SPI (Data Out) / Вход-выход IO1 для Dual/Quad SPI.
• DI / MOSI (IO0): Вход данных SPI (Data In) / Вход-выход IO0 для Dual/Quad SPI.
• CLK / SCK: Тактовая линия шины SPI (Serial Clock).
• WP (IO2): Защита от записи (Write Protect, активный уровень — низкий).
• HOLD (IO3): Удержание/пауза передачи по SPI (Hold, активный уровень — низкий).

---

### Область применения

• Хранение медиафайлов и ресурсов: Размещение графики для TFT-дисплеев, пользовательских шрифтов, иконок и аудиоклипов.
• Логгеры данных (Data Logger): Запись показаний датчиков, журналов событий и телеметрии в автономных устройствах.
• Хранение прошивки и веб-страниц: Внешняя память для хранения файлов веб-сервера (в связке с ESP8266/ESP32) или обновлений ПО (OTA).
• Замена EEPROM: Энергонезависимое хранение настроек, калибровочных таблиц и конфигурационных файлов системы.

---

### Преимущества

1. Высокая скорость работы

Поддержка режимов Dual/Quad SPI позволяет считывать данные значительно быстрее стандартных микросхем EEPROM.

2. Низкое энергопотребление

Потребление тока в режиме ожидания/сна снижается до 1 мкА, что идеально подходит для батарейных устройств.

3. Компактный форм-фактор CJMCU

Плата занимает минимум места в корпусе и легко монтируется на макетные платы с шагом 2.54 мм.

4. Широкая программная поддержка

Полная совместимость со стандартными библиотеками Arduino (например, `SPIFlash`, `Adafruit_SPIFlash`, `SerialFlash`).

---

### Комплектация

• 1× Модуль памяти CJMCU-2516 (Winbond W25Q16)
• 1× Набор штыревых соединителей (Pin Header)
