Модуль датчика внешней освещенности TEMT6000 / CJMCU-TEMT6000 (3.3 В – 5 В)

# Модуль датчика внешней освещенности TEMT6000 / CJMCU-TEMT6000 (3.3 В – 5 В)

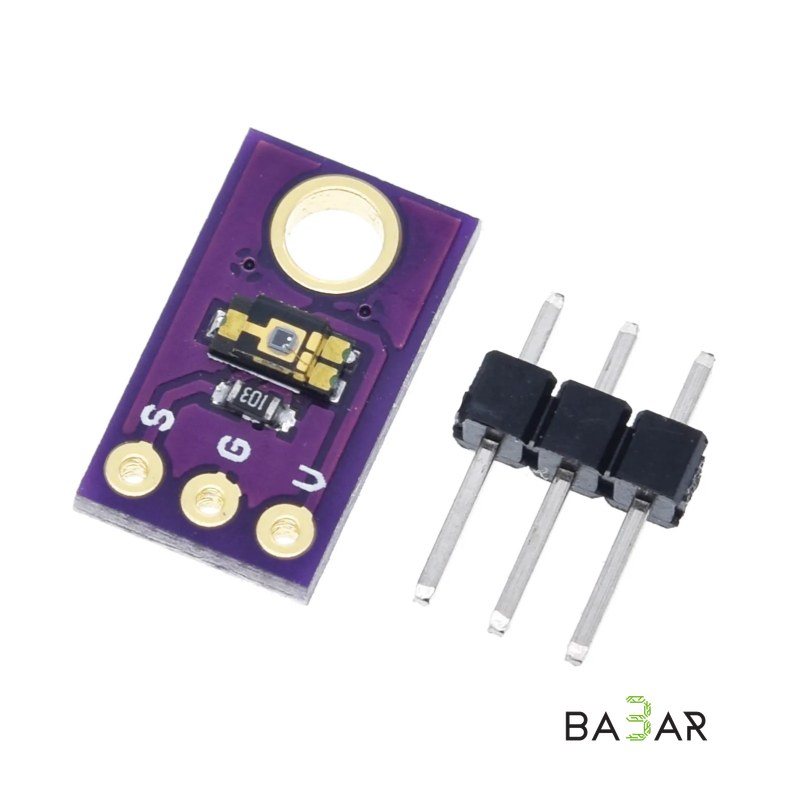

Модуль датчика внешней освещенности CJMCU-TEMT6000 построен на базе кремниевого NPN-эпитаксиального планарного фототранзистора TEMT6000 от Vishay Semiconductors в миниатюрном прозрачном SMD-корпусе (1206). Датчик спроектирован так, чтобы его спектральный отклик максимально точно имитировал восприятие света человеческим глазом с пиком чувствительности на длине волны 570 нм. Модуль эффективный отсекает инфракрасный (ИК) спектр и формирует аналоговый сигнал напряжения, пропорциональный плотности окружающего света, что делает его идеальным выбором для проектов на базе Arduino, ESP32, STM32 и Raspberry Pi.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель платы | CJMCU-TEMT6000 |

| Основной чип | Vishay TEMT6000 |

| Тип датчика | Кремниевый NPN-фототранзистор (SMD 1206) |

| Измеряемый параметр | Интенсивность видимого света (Ambient Light) |

| Пиковая длина волны | 570 нм (спектральный отклик человеческого глаза) |

| ИК-фильтрация | Да (подавление инфракрасного спектра) |

| Выходной сигнал | Аналоговый сигнал напряжения (Analog Voltage) |

| Угол получувствительности | ±60° |

| Рабочее напряжение (VCC) | 3.3 В – 5.0 В DC |

| Габариты платы | 14 × 8 × 3 мм |

| Вес | ~1 г |

---

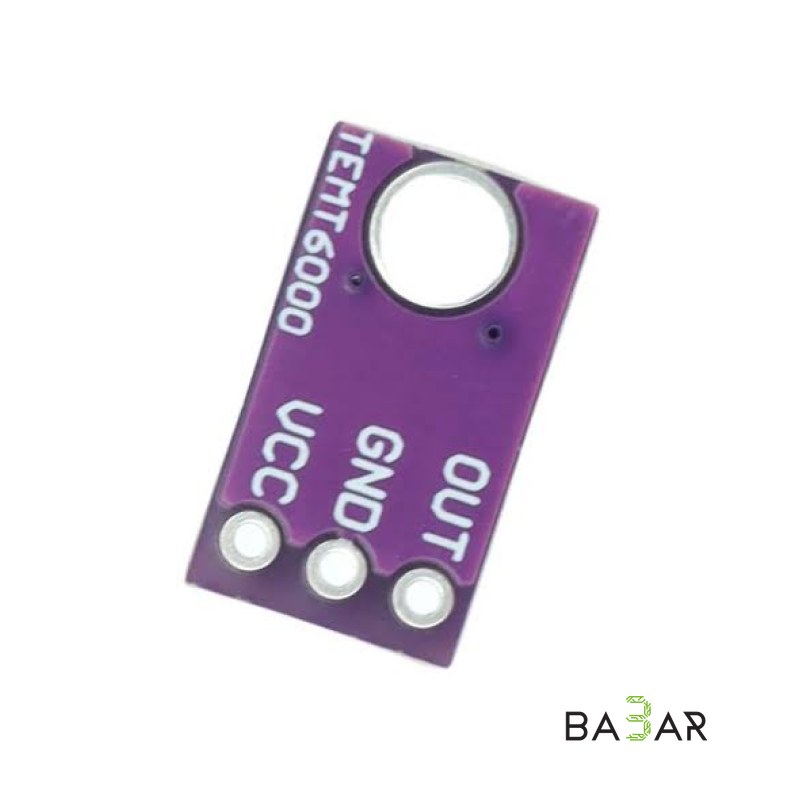

### Назначение контактов (Pinout)

• VCC: Питание модуля (+3.3 В – +5.0 В DC).
• GND: Общий провод (земля).
• OUT / SIG: Выход аналогового сигнала (подключается к аналоговому входу / АЦП микроконтроллера).

---

### Область применения

• Управление подсветкой: Автоматическая регулировка яркости ЖК-дисплеев, экранов ноутбуков, смартфонов, КПК и подсветки клавиатур.
• Автомобильная электроника: Датчики освещенности для автоматического включения фар, управления затемнением зеркал и панелей приборов.
• Умный дом и автоматизация: Промышленное и бытовое управление освещением (включение/выключение уличных и внутренних светильников при наступлении темноты).
• Портативная техника: Оптимизация энергопотребления в камерах, фототехнике и портативных гаджетах.

---

### Преимущества

1. Спектр человеческого глаза

В отличие от стандартных фоторезисторов (LDR), TEMT6000 реагирует только на видимый свет с пиком на 570 нм, игнорируя тепловое ИК-излучение.

2. Линейный аналоговый выход

Выходное напряжение меняется пропорционально уровню освещенности, что упрощает расчеты и установку порогов срабатывания в коде.

3. Универсальность питания (3.3–5 В)

Совместим со всеми популярными микроконтроллерами без дополнительных конвертеров уровней.

4. Ультракомпактные размеры

Миниатюрная плата CJMCU занимает минимум места и легко встраивается в любой корпус.

---

### Комплектация

• 1× Модуль датчика внешней освещенности CJMCU-TEMT6000
• 1× Набор штыревых соединителей (3-pin header, прямой)
