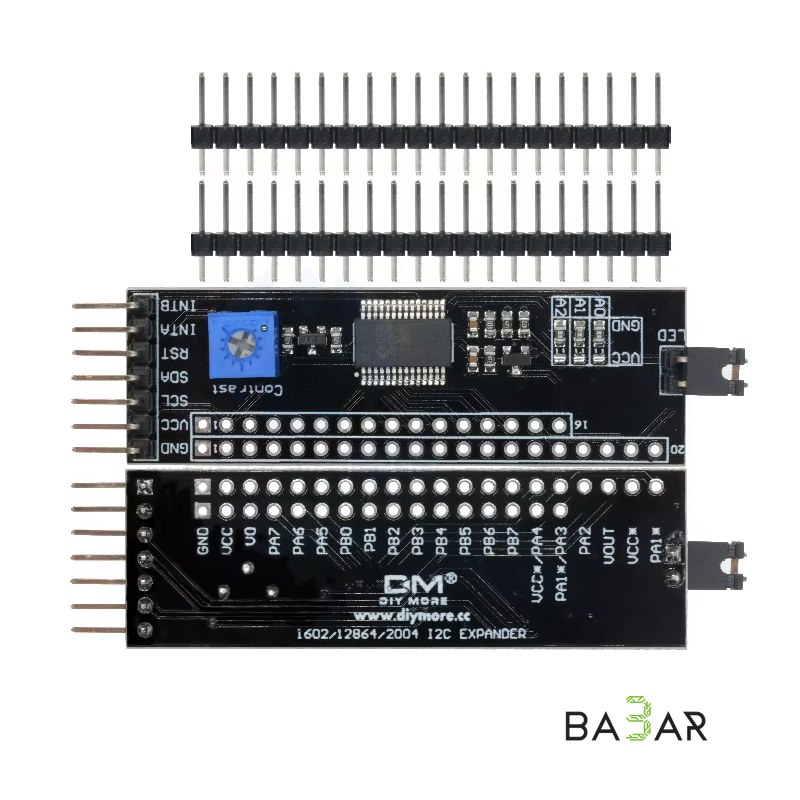

Модуль I2C-переходника для ЖК-дисплеев 1602 / 2004 / 12864 (MCP23017, 5 В)

# Модуль I2C-переходника для ЖК-дисплеев 1602 / 2004 / 12864 (MCP23017, 5 В)

Специализированный модуль адаптера последовательного интерфейса I2C/SPI на базе микросхемы MCP23017 предназначен для подключения символьных (1602, 2004) и графических (12864) LCD-дисплеев к микроконтроллерам (Arduino Uno/Mega, ESP32, STM32). В отличие от стандартных переходников на базе PCF8574, этот модуль использует мощный 16-битный расширитель портов MCP23017, что позволяет управлять как стандартными символьными экранами HD44780, так и графическими дисплеями ST7920, расходуя всего 2 вывода шины I2C (SDA и SCL).

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Основной чип | Microchip MCP23017 (16-битный I2C-расширитель GPIO) |

| Совместимые дисплеи | 1602 LCD, 2004 LCD, 12864 LCD (символьные и графические) |

| Интерфейс связи | I2C / TWI / SPI |

| I2C-адресация | Настраиваемая перемычками/джамперами на плате (от 0x20 до 0x27) |

| Рабочее напряжение (VCC) | 5.0 В DC |

| Регулировка контрастности | Встроенный подстроечный многооборотный потенциометр |

| Управление подсветкой | Съемный джампер (вкл/выкл) или программно через PWM/GPIO |

| Разъемы подключения | 2 дублированных I2C-разъема (под шлейфы DuPont и спецкабели) |

---

### Назначение контактов (Pinout)

• VCC: Питание модуля (+5.0 В DC).
• GND: Общий провод (земля).
• SDA: Линия данных шины I2C.
• SCL: Тактовая линия шины I2C.
• Гребенка подключения LCD: Многопиновый разъем под прямую пайку к платам экранов 1602 / 2004 / 12864.

---

### Область применения

• Подключение графических матриц (12864 LCD): Вывод текста, графиков и меню на экраны 128x64 точек с минимальным расходом выводов управляющего контроллера.
• Символьные дисплеи (1602 / 2004): Организация пользовательского интерфейса (UI) в приборах и отладочных платах на базе Arduino Uno R3 / Mega2560.
• Экономия портов GPIO: Освобождение цифровых выводов микроконтроллера для датчиков, SD-карт и мотор-драйверов.
• Проекты с несколькими экранами: Благодаря настраиваемому I2C-адресу на одну шину можно параллельно повесить несколько экранов.

---

### Преимущества

1. Поддержка графических экранов 12864

В отличие от базовых переходников PCF8574, имеющих лишь 8 каналов, 16-битная шина MCP23017 полностью закрывает потребности разводки сигналов экрана 128x64.

2. Экономия выводов (всего 2 провода)

Управление экраном происходит по шине I2C взамен прямого параллельного подключения (требующего от 6 до 11 выводов).

3. Удобная настройка яркости и контраста

Встроенный потенциометр под крестовую отвертку позволяет быстро откалибровать четкость символов, а съемный джампер — быстро выключить подсветку.

4. Удобное шлейфовое подключение

Наличие двух параллельных портов I2C упрощает каскадирование устройств на одной шине без пайки тройников.
